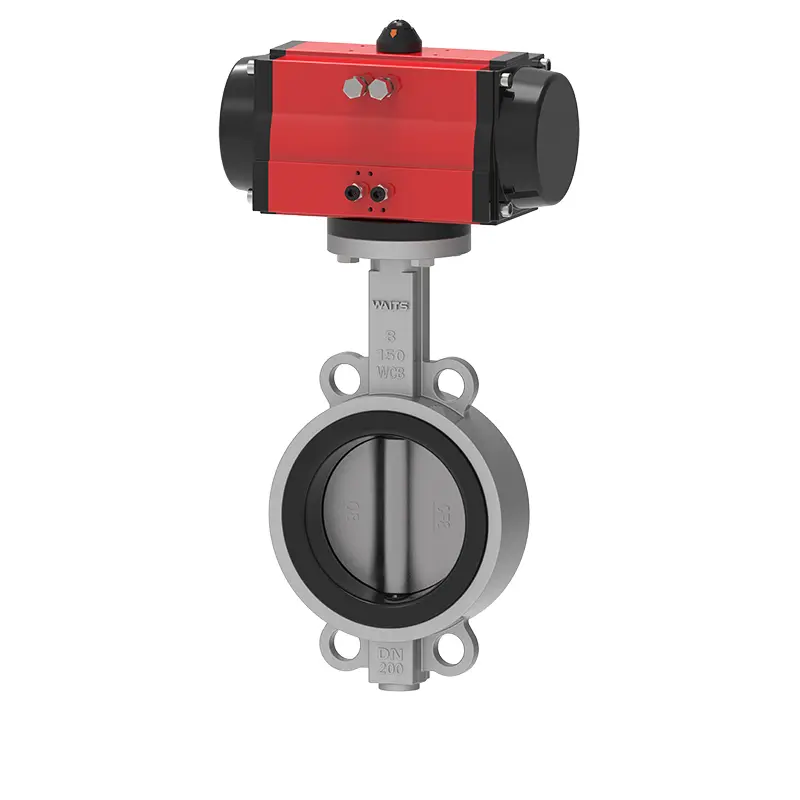

سوپاپ پروانه نشسته و ویفر پنوماتیک

Waits در ساخت دریچه های پنوماتیک بسیار با تجربه است و شیر پروانه ای نرم و پنوماتیک ویفر یکی از محصولات آن است. ما تیم حرفه ای خودمان را آموزش داده ایم و پایگاه های تولیدی در Tianjin و Wenzhou داریم ، با عرضه پایدار و قیمت های رقابتی. این ماده دریچه پروانه پنوماتیک ایمن و سازگار با محیط زیست است و همچنین می تواند در صنایع مرتبط با مواد غذایی مورد استفاده قرار گیرد.

ارسال استعلام

توضیحات محصول

Waits Valve's Pneumatic Wafer Wafer Soft Smated Voldve از جنبه عملکرد تنظیماتی را برای طراحی انجام داده است. از طریق طراحی دقیق ، تحقیق و توسعه و تولید ، محصولات بهتر و تجربه استفاده را در بازار جهانی فراهم می کند.

1. از لاستیک صندلی دریچه بسیار الاستیک استفاده کنید

محتوای لاستیکی صندلی دریچه EPDM 50 ٪ است و ما بیش از 10،000 تست باز و بسته را شبیه سازی می کنیم تا از پایداری عملکرد آب بندی و بدون نشت اطمینان حاصل کنیم.

ویژگی های اصلی این شیر به شرح زیر است: ساحل سختی/درجه 72 72 ، 200 ٪ استرس کششی/MPA≥6 ، مقاومت کششی MPA≥15 ، براق شدن/٪ 350 ، تغییر شکل دائمی در شکستن/٪ 10 ، 20 سالگی kn.m-≥ 35 ، نرخ کادمی

علاوه بر این ، صندلی دریچه به عنوان یک لبه گسترده طراحی شده است. در مقایسه با صندلی دریچه لبه باریک ، صندلی سوپاپ لبه گسترده دارای سطح تماس وسیع تری با فلنج خط لوله است و قطر آن می تواند تقریباً به 20 میلی متر برسد که عملکرد آب بندی بهتری دارد.

2. صفحه پروانه و شافت شیر بدون پین متصل می شوند که به دلیل نصب پین باعث نشت و خوردگی نمی شود. علاوه بر این ، روش جداسازی شافت شیر بسیار ساده است و همین امر باعث می شود تعویض صندلی دریچه آسان شود.

3 بدنه دریچه مجهز به دستگاه ضد پراکندگی است که استفاده از آن در خط لوله ایمن تر است.

استانداردهای اجرا

استاندارد طراحی	EN 593 / MSS SP-67 / API 609 / ISO 5752 / BS 5155
استاندارد پایان	استانداردهای اجرای ANSI B16.1 Cl. 125lb و B16.5 Cl. 150 لیتر از 2501 pn6/pn10/pn16/، EN 1092 PN6 ، PN10 و PN16 AS 2129 جدول D و E BS 10 جدول D و E MSS SP44 Cl. 150 لیتر Awwa C207 150LB ISO 2531 PN6 ، PN10 و PN16 ISO 7005 PN6 ، PN10 و PN16
بازرسی و تست	API 598 ISO 5208 EN 12266
چهره به چهره	ISO 5752 、 EN 558 、 MSS SP67 API 609 DIN3202
فلنج بالا	ISO 5211

کاربرد

دمای عملیاتی	-45 ℃ ~+150
اندازه	2 "-32" DN50-DN800 34 "-80" DN850-DN2000
فشار کار / CWP	16bar 10bar
پوسته	24bar 15bar
مهر	18bar 10bar
تست هوا	6BAR 6BAR
محیط عملیاتی	پردازش شیمیایی سیستم Ballast و Bilge گیاهان نمک زدایی ، دکل های حفاری ، آب آشامیدنی پودر خشک ، غذا و نوشیدنی ، گیاهان گاز صنعت معدن HAVC ، صنعت کاغذ ، کار ماسه ای ، آب دریا ، صنعت قند ترمو فنی تصفیه آب فاضلاب
روش رانندگی	Geor Worm Gear Gear Electric Pneumatic
بدنه	فولاد کربن چدن چدن استیل ضدزنگ آل برنز
دیسک	فولاد کربن چدن چدن استیل ضدزنگ آل برنز
ساقه	2CR13 F304 F316 F51 F53 Monel K500
جایگاه	Buna NBR EPDM Viton Ptfe HEPDM Neoprene Hypalon لاستیک طبیعی

ویژگی های عملکرد

1. دریچه پروانه ای نرم و پنوماتیک ویفر یک دریچه کوچک و سبک وزن است که جداسازی و ترمیم آن آسان است.

2. ساختار دریچه در طراحی ساده و به طور کلی جمع و جور است. سرعت باز و بسته شدن در حین کار می تواند به 90 برسد.

در حین کار ، گشتاور کوچک و صرفه جویی در نیروی کار است.

4. از نظر عملکرد مهر و موم مهم دریچه ، ما آزمایشات سخت گاز را برای دستیابی به نشت صفر انجام می دهیم.

5. به عنوان یک تولید کننده حرفه ای ، ما نیازهای سفارشی مشتریان را در نظر می گیریم. شیر پروانه ای با نشسته ویفر پنوماتیک می تواند مواد مؤلفه مختلفی را انتخاب کند و برای انواع رسانه ها با طیف گسترده ای از برنامه ها مناسب است.

6. ویژگی های جریان تمایل به خطی و عملکرد تنظیم خوب است.

7. از طریق آزمایش ، محصول می تواند برای ده ها هزار بار باز و بسته شود و عمر طولانی مدت داشته باشد.

Pneumatic Wafer Soft Seated Butterfly Valve
