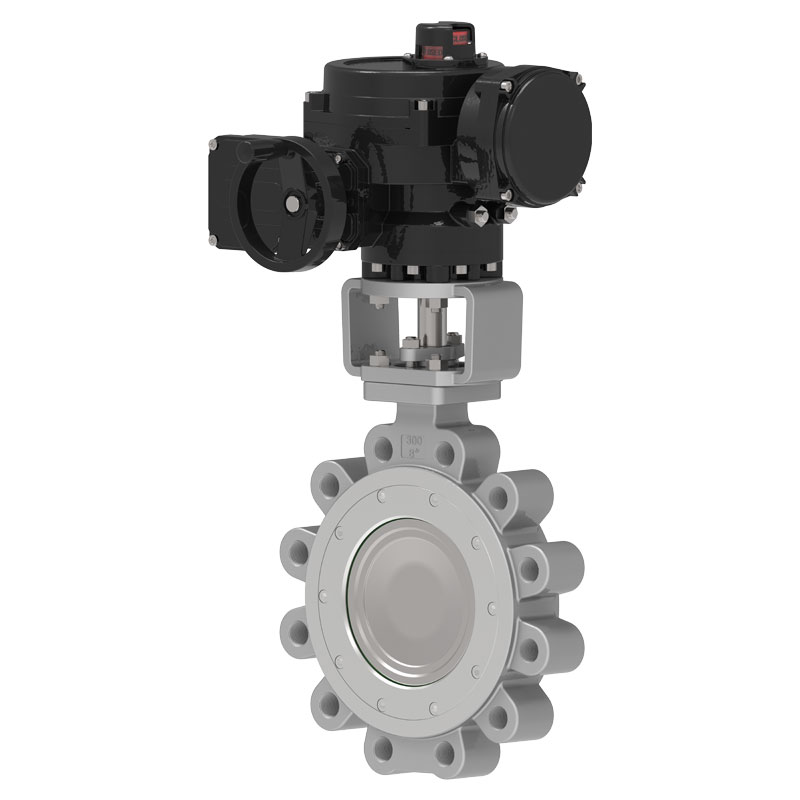

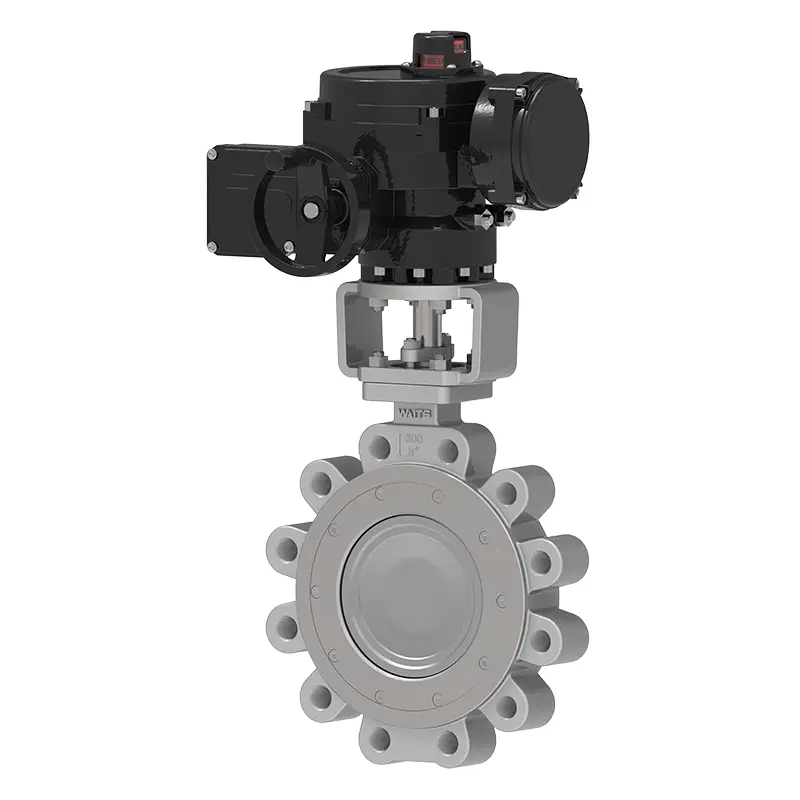

شیر برقی BW Metal

Waits یک سازنده و تأمین کننده شیر بزرگ با طیف گسترده ای از محصولات از جمله شیر برقی BW Metal Butterfly Vertfly است. این دریچه به طور گسترده ای در گرمایش شهری ، انتقال گاز ، خطوط لوله بخار و پروژه های بزرگ حفاظت از آب مورد استفاده قرار می گیرد. مشتریان ما در بسیاری از کشورها در بازار جهانی گسترش یافته اند و امیدواریم روابط همکاری طولانی مدت با مشتریان جدید و قدیمی برقرار کنیم.

ارسال استعلام

توضیحات محصول

قسمت های اصلی شیر پروانه ای فلزی BW برقی شامل بدنه دریچه ، صفحه پروانه ، حلقه آب بندی ، مکانیسم انتقال و غیره است. طراحی ساختاری یک اصل غیر عادی دو بعدی یا سه بعدی را اتخاذ می کند ، و فن آوری پردازش جدید را سازگار با مهر و موم الاستیک یا مهر و موم چند لایه نرم و نرم و سخت است که به شما کمک می کند تا شیرها را در حال کاهش باشد ، هدف از کار را کاهش می دهد. مقاومت و مقاومت در برابر سایش.

این شیر پروانه می تواند در زمینه های مختلف صنعتی مورد استفاده قرار گیرد و از بسیاری از مشتریان کارخانه ستایش و شناخت دریافت کرده است. ما به خوبی می دانیم که قیمت های ترجیحی از سیستم های زنجیره تأمین بالغ بالادست و پایین دست و تجهیزات پردازش عالی جدا نیستند. این همچنین همان چیزی است که ما همیشه به آن اهمیت زیادی داده ایم. ما هر سال سرمایه گذاری را افزایش می دهیم تا دریچه های Waits با کیفیت و قیمت های ترجیحی قابل اعتماد نگه داشته کنیم.

استانداردهای اجرا

استانداردهای طراحی	API 609 ، در 593
استانداردهای فلنج	ASME B16.25 (BW)
روش اتصال	BW
آزمایش و پذیرش	API 598 ، EN 12266 ، ISO 5208
طول ساختاری	API 609 ، ASME B16.10 و 558 ، ISO 5752
سطح فشار و دما	ASME B16.34
استانداردهای نشت کم	ISO 15848-1 ، API 622
طراحی ضد خوردگی	NACE آقای 0103 ، NACE آقای 0175

کاربرد

ابعاد	NPS 3 ″ ~ NPS 120 ″ DN80 ~ DN3000
دامنه فشار	CL150 ~ CL1500 PN6 ~ PN250
دامنه دما	； -45 ° C ~ +600 درجه سانتیگراد
حالت محرک	توربین ، پنوماتیک ، برقی

قطعات اصلی

بدنه	A216 WCB ، A217 WC6 ، WC9 ، A351 CF3 ، CF8 ، CF3M ، CF8M ، A995 4A ، 5A ، A352 LCB ، LCC ، LC2 ، Monel ...
صفحه دریچه	A216 WCB ، A217 WC6 ، WC9 ، A351 CF3 ، CF8 ، CF3M ، CF8M ، A995 4A ، 5A ، A352 LCB ، LCC ، LC2 ، Monel ...
صندلی	13CR/SS304/SS316/+Graphites+PTFE+STL
ساقه	F6A F304 F316 F51 F53 Monel K500 ...
مهره ساقه	آلیاژ مس
بسته بندی	گرافیت انعطاف پذیر ، بسته بندی آزبست گرافیت ، پلی تترا فلورو اتیلن ...

ویژگی های عملکرد

1. دریچه برقی BW Metal Shemed Vertfly در طراحی ساختاری سبک تر و انعطاف پذیر تر است ، صرفه جویی در تلاش و مناسب بودن است.

2. عملکرد آب بندی قابل اعتماد است و استانداردهای مختلفی را رعایت می کند.

3. شیر دارای عملکرد قابل تنظیم و ویژگی های جریان خوب است.

4. اصل غیر عادی اتخاذ شده است ، سایش سطح آب بندی نزدیک به صفر است و عمر خدمات طولانی تر است.

5. می توان از آن برای انواع مختلفی از رسانه های مختلف مانند آب ، بخار ، روغن ، هوا ، گاز و غیره استفاده کرد. همچنین می تواند برای خطوط لوله از شرایط مختلف کار مانند درجه حرارت ، نمرات ، خوردگی و غیره استفاده شود.

6. بدنه دریچه و صندلی دریچه قطعات را به هم وصل می کند و لایه سطح آب بندی صندلی دریچه با مواد آلیاژ مقاوم در برابر گرما و مقاوم در برابر خوردگی جوش داده می شود.

7. خط مرکزی شافت از خط مرکزی سطح آب بندی منحرف می شود ، خط مرکزی شافت کمی از خط مرکزی خط لوله منحرف می شود و خط مرکزی سطح آب بندی بدنه دریچه (مخروط مورب) در یک زاویه با خط مرکزی خط لوله قرار دارد. سه مورد فوق سه طرح عجیب و غریب است.

8. چندین لایه از حلقه های آب بندی روی صفحه شیر ثابت وجود دارد که به راحتی کار می کنند ، بدون اصطکاک هنگام باز و بسته شدن ، و گشتاور مکانیسم انتقال هنگام بسته شدن ، جبران مهر و موم افزایش می یابد.

9. حلقه مهر و موم چند لایه ورق های فلزی لمینت نرم و سخت را تصویب می کند ، که دارای مزایای دوگانه است.
