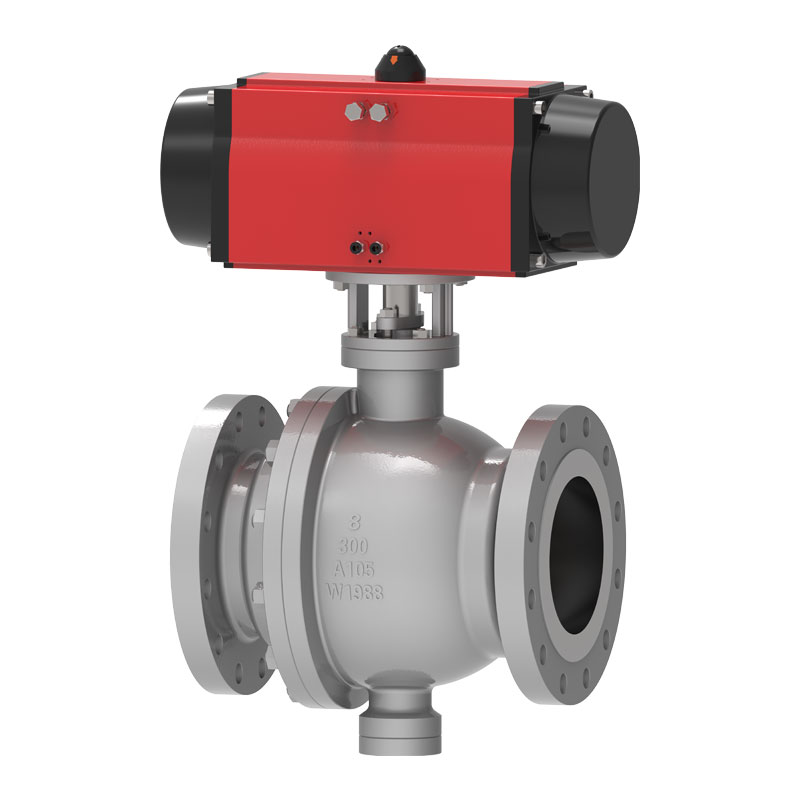

دریچه توپ Trunnion پنوماتیک

Waits یک تولید کننده دریچه توپ Trunnion پنوماتیک با دفتر مرکزی جهانی خود در چین است. ما می توانیم به مشتریان در بازار جهانی عرضه پایدار و قیمت های رقابتی ارائه دهیم. تجربه صنعت غنی و تیم حرفه ای به ما در بهبود کیفیت محصول و سطح خدمات مرتبط کمک می کند. از استانداردهای مختلف تولید می توان در تولید استفاده کرد ، مانند API6D/ISO17292/BS5351 و غیره.

ارسال استعلام

توضیحات محصول

دریچه توپ Trunnion پنوماتیک یک دریچه توپ استیل است ، بدنه دریچه با مواد با کیفیت بالا جعل می شود ، توپ نصب می شود و فلنج و گردن میانی توسط پیچ ها وصل می شوند. بالادست و پایین دست صندلی دریچه اثرات تک پیستونی با عملکرد DBB است. در عین حال ، مهر و موم بین صندلی دریچه و توپ دارای سه ساختار است: ساختار مهر و موم نرم سنتی ، ساختار مهر و موم حلقه مثلثی و ساختار مهر و موم سخت.

استانداردهای اجرا

استانداردهای طراحی	API 6D ، API 608 ، ASME B16.34 ، ISO 17292 ، BS5351 ؛
استانداردهای فلنج	ASME B 16.5 ، ASME B16.47 ، ASME B16.25 ، ASME B16.11 ، BS 12627 ؛
روش اتصال	rf ， rtj ، bw
آزمایش و پذیرش	API598 ، 6D API ، BS12569 ؛
طول ساختاری	ASME B16.10 ، BS 558 ، BS12982 ، ISO 5752 ؛
سطح فشار و دما	ASME B16.34 、
الزامات حفاظت از آتش	API6FA API607
استانداردهای نشت کم	ISO 15848-1 ، API 622
طراحی ضد خوردگی	NACE آقای 0103 ， NACE آقای 0175

کاربرد

اندازه	NPS 1 "~ 60" DN25 ~ DN1500
دامنه فشار	Class150 ~ 2500 PN10-PN420
دامنه دما	； -196 ℃ ~ +260 ℃
دامنه کاربرد	آب شیر ، فاضلاب ، ساخت و ساز ، نفت ، صنایع شیمیایی ، غذا ، دارو ، نساجی ، برق ، کشتی سازی ، متالورژی ، سیستم انرژی و غیره.
حالت محرک	توربین ، پنوماتیک ، برقی
بدنه	فرجوها ： A105 ، A182 F304 ، F304L ، F316 ، F316L ، F51 ، F53 ، A350 LF2 ، LF3 ، LF5 ، مونل ، ریخته گری ： A216 WCB ، A351 CF3 ، CF8 ، CF3M ، CF8M ، A995 4A ، 5A ، A352 LCB ، LCC ، LC2
توپ	Sphere ： CS+ENP ، A182 F304 ، F304L ، F316 ، F316L ، F51 ، F53 ، CS+TCC ، CS+NI60
حلقه پشتیبانی صندلی دریچه	حلقه پشتیبانی صندلی ： CS+ENP ، A182 F304 ، F304L ، F316 ، F316L ، F51 ، F53 ، CS+TCC ، CS+NI55
درج صندلی دریچه	PTFE ، RPTFE ، نایلون ، Devlon ، Peek
ساقه	A182 F6A ، F316 ، F51 ، A105+ENP ، AISI 4140+ENP ، 17-4PH

ویژگی های عملکرد

1. ساقه دریچه با توجه به عملکرد نادرست احتمالی طراحی شده است ، بنابراین طرحی که می تواند از بیرون آمدن ساقه دریچه از بدنه دریچه جلوگیری کند ، اتخاذ شده است.

2. دریچه توپ Trunnion پنوماتیک دارای دستگاه های ضد استاتیک و ضد استاتیک است که در موقعیت های خاص با ثبات تر و ایمن تر است.

3. درگاه های تزریق گریس آب بندی اضطراری در نقاط آب بندی صندلی دریچه و ساقه دریچه ارائه می شود. در شرایط آب بندی عادی ، گریس آب بندی به آن اعتماد نمی شود ، اما پس از آسیب دیدگی سطح آب بندی و نشت ، می توان گریس را برای ترمیم اضطراری تزریق کرد. هر درگاه تزریق گریس مجهز به دریچه تزریق گریس و یک شیر چک از قبل دفن شده است.

4. یک دریچه تخلیه در پایین بدنه دریچه برای اگزوز و زهکشی حفره دریچه نصب می شود. دریچه اگزوز در بالای بدنه دریچه برای اگزوز آنلاین و تمیز کردن حفره دریچه نصب شده است. دریچه تخلیه و دریچه اگزوز می تواند دریچه های انزوا یا اتصالات تخلیه ویژه باشد.

5. این محصول به یک صفحه اتصال مجهز شده است تا با دستگاه های مختلف درایو مطابقت داشته باشد.

6. مواد انتهای شیر را می توان با توجه به درجه مواد خاص خط لوله کاربر تنظیم کرد. اگر دریچه ای با آستین در هر دو انتها باشد ، طول آستین می تواند اطمینان حاصل کند که عمل جوشکاری در محل بر ماده آب بندی تأثیر نمی گذارد.

7. طراحی دفن مستقیم اتخاذ شده است. برای این نوع دریچه دفن شده مستقیم ، برای تسهیل عملکرد زمین باید ساقه دریچه ای با توجه به پروژه طولانی شود و از خط لوله به زمین برای پر کردن گریس مربوطه ، تخلیه فاضلاب و دستگاه های تهویه گسترش یابد. ارتفاع دریچه دفن شده مستقیم توسط مشتری ارائه می شود.

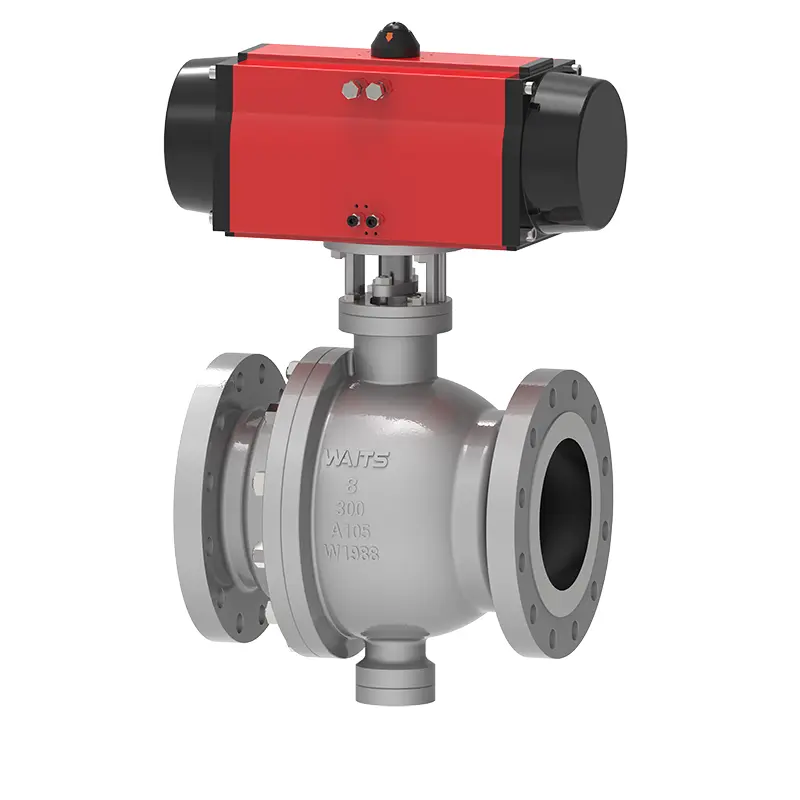

Pneumatic Trunnion Ball Valve
