شیر توپی Trunnion

Waits Valve با خط تولید کامل خود می تواند محصولات شیر توپی ترونیون را در اختیار شما قرار دهد. ما تجربه غنی در طراحی و ساخت شیرآلات، اصرار بر کیفیت محصول و خدمات مرتبط، قیمت ترجیحی محصول و تحویل به موقع داریم. ما به طور کامل برنامه های مختلف را در نظر می گیریم و استانداردهای مختلف تولید مانند API6D/ISO17292/BS5351 و غیره را اتخاذ می کنیم.

ارسال استعلام

توضیحات محصول

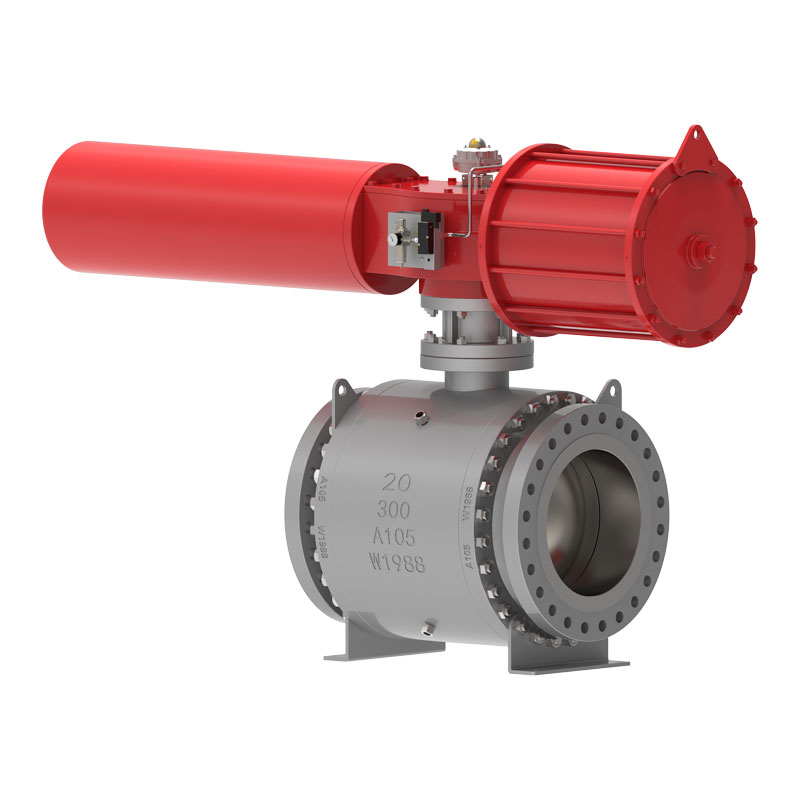

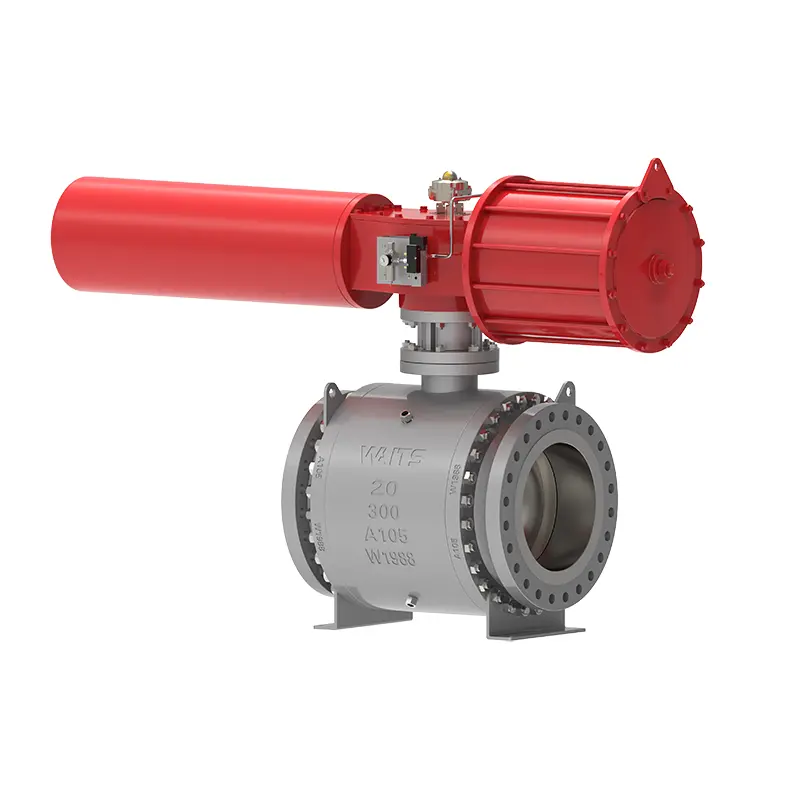

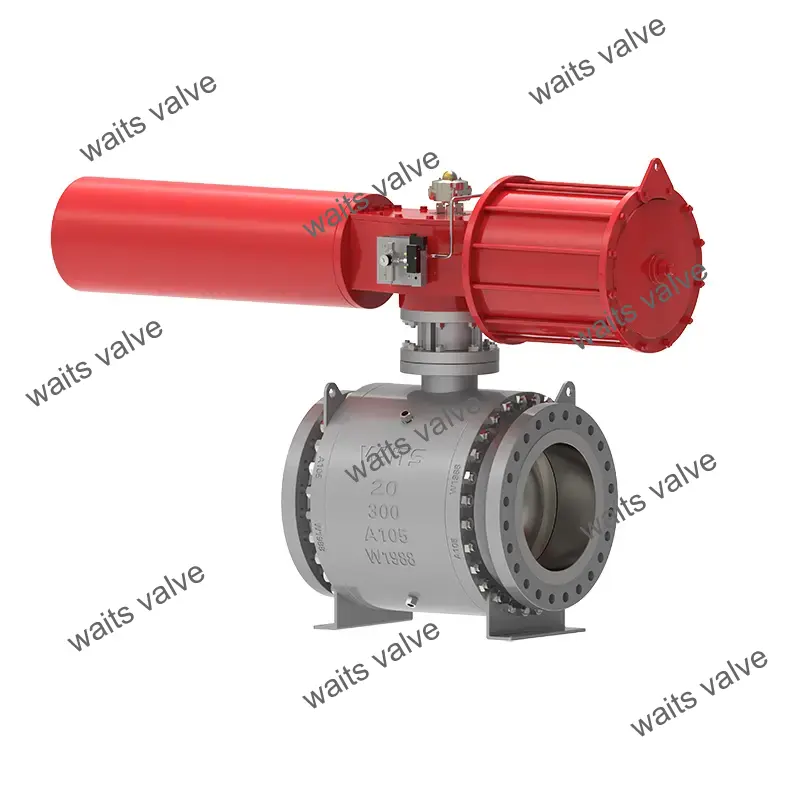

شیر توپی Trunnion یک شیر توپی فولادی است که با در نظر گرفتن کامل عملکرد و طول عمر کلی در استفاده طراحی و ساخته شده است. بدنه سوپاپ با مواد مرغوب فورج شده، توپ نصب شده و فلنج و گردن وسط پیچ و مهره شده است. صندلی سوپاپ بالادست و پایین دست اثرات تک پیستونی، عملکرد DBB هستند. در عین حال، سه ساختار برای آب بندی بین نشیمنگاه سوپاپ و توپ وجود دارد:

1. ساختار مهر و موم نرم سنتی.

2. ساختار مهر و موم حلقه مثلثی.

3. ساختار مهر و موم سخت.

استانداردهای پیاده سازی

استانداردهای طراحی	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Flange standards	ASME B 16.5، ASME B16.47، ASME B16.25، ASME B16.11، BS 12627;
روش های اتصال	RF，RTJ,BW
Testing and acceptance	API598، API 6D، BS12569؛
طول سازه	ASME B16.10, BS 558, BS12982, ISO 5752;
سطوح فشار و دما	ASME B16.34،
الزامات حفاظت در برابر آتش	API6FA API607
استانداردهای نشتی پایین	ISO 15848-1، API 622
طراحی ضد خوردگی	NACE MR 0103، NACE MR 0175

Application

اندازه	NPS 1 اینچ ~ 60 اینچ DN25 ~ DN1500
محدوده فشار	Class150~ 2500 PN10-PN420
محدوده دما	；-196℃ ~ +260℃
محدوده برنامه	آب لوله کشی، فاضلاب، ساختمان، نفت، صنایع شیمیایی، غذا، دارو، نساجی، برق، کشتی سازی، متالورژی، سیستم انرژی و غیره.
حالت رانندگی	توربین، پنوماتیک، برقی
بدنه سوپاپ	Forgings：A105, A182 F304, F304L, F316, F316L,F51, F53, A350 LF2, LF3, LF5, Monel, Castings：A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
توپ	کره: CS+ENP، A182 F304، F304L، F316، F316L، F51، F53، CS+TCC، CS+Ni60
حلقه نگهدارنده صندلی سوپاپ	حلقه پشتیبانی صندلی: CS+ENP، A182 F304، F304L، F316، F316L، F51، F53، CS+TCC، CS+Ni55
Valve seat insert	PTFE، RPTFE، نایلون، Devlon، PEEK
میل سوپاپ	A182 F6a، F316، F51، A105+ENP، AISI 4140+ENP، 17-4PH

ویژگی های عملکرد

1. میل سوپاپ به گونه ای طراحی شده است که از بیرون ریختن میل سوپاپ از بدنه سوپاپ به دلیل عملکرد نامناسب جلوگیری کند.
2. شیر توپی تروننیون دارای دستگاه نسوز و ضد الکتریسیته ساکن می باشد.
3. پورت های تزریق گریس آب بندی اضطراری در مهر و موم صندلی سوپاپ و مهر و موم میل سوپاپ طراحی شده اند. آب بندی معمولی به گریس آب بندی متکی نیست. هنگامی که سطح آب بندی آسیب دیده و باعث نشتی می شود، می توان گریس آب بندی را برای تعمیر اضطراری تزریق کرد. هر پورت تزریق گریس مجهز به یک شیر تزریق گریس و یک شیر یک طرفه تعبیه شده است.
4. یک دریچه تخلیه در پایین ترین موقعیت بدنه شیر برای تخلیه و تخلیه حفره شیر نصب شده است. یک دریچه هواکش در قسمت بالایی بدنه شیر تعبیه شده است تا حفره دریچه را بصورت آنلاین هواگیری و تمیز کند. شیر تخلیه و دریچه خروجی می توانند دریچه های ایزوله یا اتصالات تخلیه ویژه برای اطمینان از ایمنی، قابلیت اطمینان و راحتی باشند.
5. مجهز به صفحه اتصال است که می تواند با دستگاه های محرک مختلف از جمله دستگیره ها، چرخ دنده های حلزونی، برقی، پنوماتیکی، اتصال گاز و مایع، پیوند الکترو هیدرولیک و غیره مطابقت داشته باشد.
6. شیر با انتهای جوش داده شده می تواند مواد انتهایی شیر (بخش انتقال) را با توجه به درجه مواد خط لوله کاربر تنظیم کند تا از سازگاری و جوش پذیری استحکام مواد اطمینان حاصل شود. برای شیرهایی که در دو انتها آستین دارند، طول آستین ها می تواند تضمین کند که عملیات جوشکاری در محل بر مواد آب بندی تأثیر نمی گذارد.
7. طراحی مدفون. برای دریچه های مدفون، ساقه دریچه با توجه به نیاز پروژه برای تسهیل عملیات در سطح زمین بلندتر می شود و دستگاه های تزریق گریس، تخلیه فاضلاب و هواگیری مربوطه از لوله به زمین کشیده می شود. ارتفاع شیر دفن شده و برآمده توسط مشتری تامین می شود.
