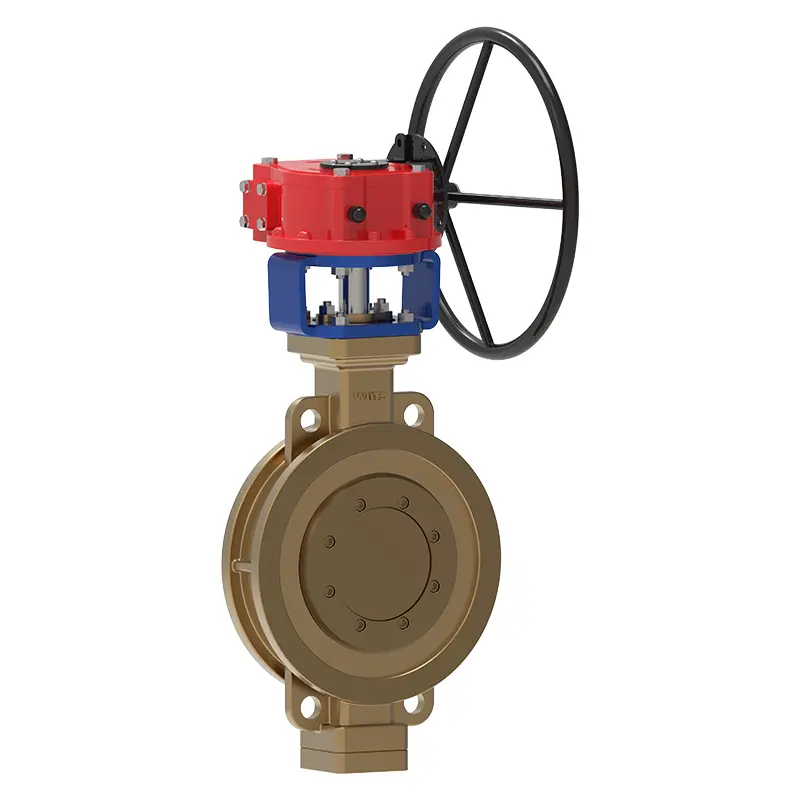

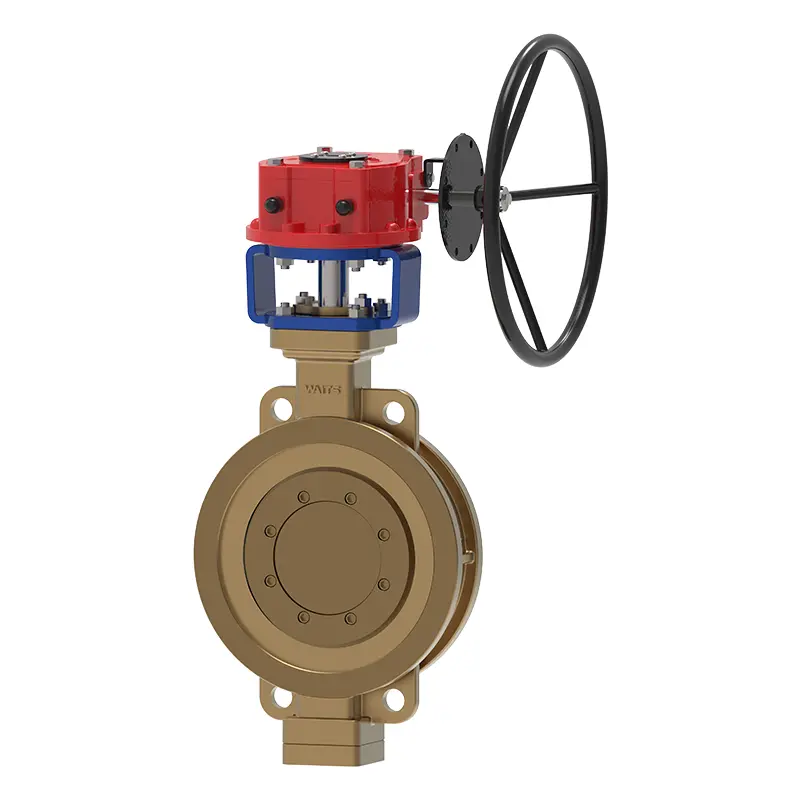

شیر پروانه ای ویفر سه گانه برنز

دریچه پروانه ای ویفر سه گانه برنز سه گانه که توسط Waits، تامین کننده برتر شیر در چین ساخته شده است، مهندسی پیشرفته و ساخت و ساز بادوام را در خود جای داده است. شیر پروانه ای ویفر سه گانه برنزی Waits دارای یک طراحی غیرعادی سه گانه خلاقانه است. بدنه برنز آلومینیومی آن مقاومت در برابر خوردگی و استحکام را برای خطوط لوله فشار/دمای بالا در صنایع پتروشیمی و انرژی ارائه می دهد. نصب به سبک ویفر و سازگاری با چندین روش درایو آن را راحت تر می کند.

ارسال استعلام

توضیحات محصول

Waits Bronze Triple Eccentric Wafer Butterfly Valve برای کنترل دقیق جریان در کاربردهای فضای محدود طراحی شده است. این سوپاپ از طراحی غیرعادی سه گانه و آب بندی فلز به فلز استفاده می کند. یک شیر پروانه ای ویفر غیرعادی سه گانه را انتخاب کنید که قابل اعتماد، کارآمد، صرفه جویی در فضا است و توسط یک سازنده شیر چینی قابل اعتماد پشتیبانی می شود.

برخلاف شیرهای پروانه ای سنتی، شیر پروانه ای ویفر سه گانه برنز اصطکاک را در حین باز و بسته شدن به حداقل می رساند و عمر طولانی و عملکرد قابل اعتماد را تضمین می کند. بدنه شیر از نوع ویفری آن به راحتی بین فلنج های لوله نصب می شود و در عین حفظ استحکام و کارایی آب بندی باعث صرفه جویی در فضا می شود.

این شیر معمولاً در صنایعی مانند نفت و گاز، مواد شیمیایی و انرژی استفاده می شود. از فعال سازی دستی و خودکار پشتیبانی می کند و با استانداردهای بین المللی مانند API 609 و EN 593 مطابقت دارد.

استانداردهای اجرا - شیر پروانه ای ویفر سه گانه برنز
استانداردهای طراحی	API 609، EN593
استاندارد فلنج	ASME B16.5/ASME B16.47- A/B / EN1092-1/2
اتصال	RF، FF
قبولی آزمون	API 598 EN12266
طول سازه	API 6D ASME B16.10 EN558
رتبه بندی فشار و دما	ASME B16.34
تست آتش سوزی	/
استاندارد نشتی کم	ISO 15848-1، API 622
طراحی ضد خوردگی	NACE MR 0175

کاربرد-شیر پروانه ای ویفر سه گانه برنز
اندازه	NPS 2″~ NPS 48″ DN50~ DN1200
محدوده فشار	CL150~CL600 PN10 ~ PN25
محدوده دما	-20℃~450℃
برنامه	بخار، روغن با دمای بالا، گاز طبیعی، اسید ضعیف و قلیایی و غیره.
حالت رانندگی	اهرم دستی، دنده ای، پنوماتیکی، برقی
بدنه سوپاپ / پوشش سوپاپ	ال - برنز
سطح آب بندی	از آلیاژ سخت (مانند Stellite) یا مواد روکش فولاد ضد زنگ استفاده کنید
صندلی سوپاپ	سطح آب بندی فلزی (مانند فولاد ضد زنگ یا برنز) با حلقه آب بندی گرافیت الاستیک
ساقه سوپاپ	فولاد ضد زنگ 316, 304
مهره ساقه سوپاپ	برنج. فولاد ضد زنگ

موارد احتیاط

هنگام استفاده از شیر پروانه ای ویفر سه گانه برنزی، از تراز مناسب در حین نصب اطمینان حاصل کنید تا از استرس فلنج جلوگیری شود. برای جلوگیری از آسیب دیدن دیسک یا صندلی، از کارکردن شیر با گشتاور بیش از حد خودداری کنید. به طور منظم برای نشت بررسی کنید و از سازگاری رسانه با مواد برنز اطمینان حاصل کنید. برای حفظ عملکرد آب بندی و جلوگیری از آسیب مکانیکی با احتیاط رفتار کنید.
