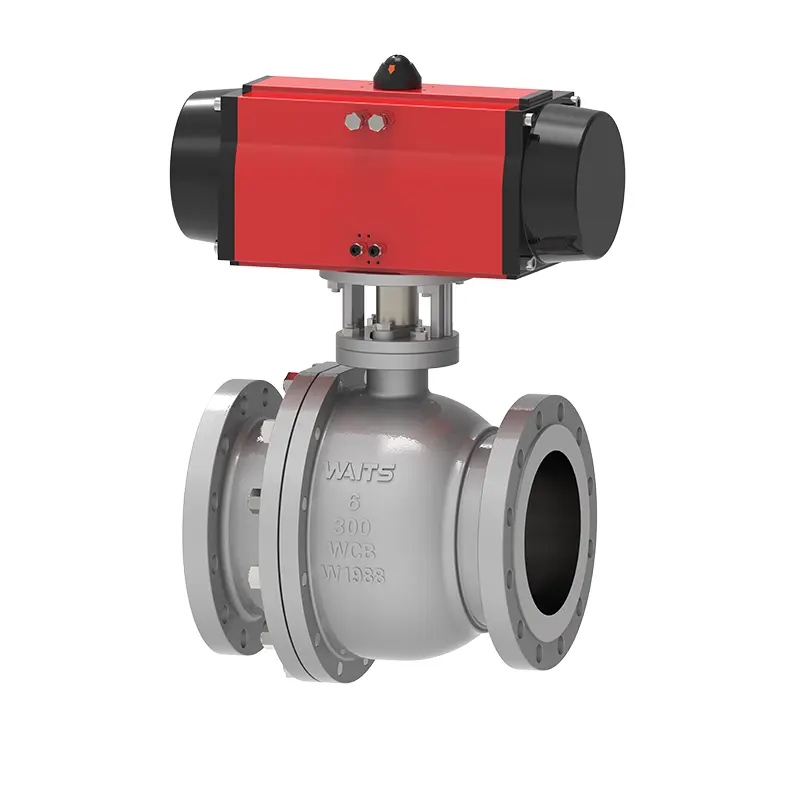

دریچه توپ شناور پنوماتیک

شیر توپ شناور پنوماتیک یک محصول دریچه پنوماتیک از Waits است که دارای کارایی بالا ، قیمت کارخانه ارزان ، عرضه پایدار و خدمات و پشتیبانی جامع است. ما نیازهای مشتریان مختلف را در ساخت دریچه در نظر می گیریم و می توانیم API602/ISO17292/BS5351 و سایر استانداردها را اتخاذ کنیم و مطابق با استانداردهای موجود در این فرآیند برای اطمینان از کیفیت محصول تولید و پذیرش کنند.

ارسال استعلام

توضیحات محصول

شیر توپ شناور پنوماتیک با نیازهای طراحی موسسه پترولیوم استاندارد API 608 & API 6D و استاندارد BS 5351 انگلیس مطابقت دارد و با انجمن مهندسان مکانیک آمریکا استاندارد ASMEB16.34 مطابقت دارد. این محصول کاملاً مطابق با نیازهای صنعت تولید می شود و راه حل های دریچه قابل اعتماد و بادوام را برای مشتریان در بازار جهانی فراهم می کند.

استانداردهای اجرا

استانداردهای طراحی	API 6d ， API 608 ， ASME B16.34 ， ISO 17292 ， BS5351
استانداردهای فلنج	ASME B 16.5 ، ASME B16.47 ، ASME B16.25 ، ASME B16.11 ، BS 12627
روش اتصال	rf ， rtj ، bw
آزمایش و پذیرش	API598 API 6D BS12569
طول ساختاری	SME B16.10 ، BS 558 ، BS12982 ، ISO 5752
سطح فشار و دما	ASME B16.34 、
الزامات حفاظت از آتش	API6FA API607
استانداردهای نشت کم	ISO 15848-1 ، API 622
طراحی ضد خوردگی	NACE آقای 0103 ， NACE آقای 0175

کاربرد

اندازه	NPS 1/2 "~ 10" DN15 ~ DN250
دامنه فشار	150LB -600LB ، PN10 -PN64
دامنه دما	； -29 ℃ ~ +200 ℃
دامنه کاربرد	آب شیر ، فاضلاب ، ساخت و ساز ، نفت ، صنایع شیمیایی ، غذا ، دارو ، نساجی ، برق ، کشتی سازی ، متالورژی ، سیستم انرژی و غیره.
حالت محرک	توربین ، پنوماتیک ، برقی
بدنه	فرجوها ： A105 ، A182 F304 ، F304L ، F316 ، F316L ، F51 ، F53 ، A350 LF2 ، LF3 ، LF5 ، مونل ، ریخته گری ： A216 WCB ، A351 CF3 ، CF8 ، CF3M ، CF8M ، A995 4A ، 5A ، A352 LCB ، LCC ، LC2
توپ	Sphere ： CS+ENP ، A182 F304 ، F304L ، F316 ، F316L ، F51 ، F53 ، CS+TCC ، CS+NI60
حلقه پشتیبانی صندلی دریچه	حلقه پشتیبانی صندلی ： CS+ENP ، A182 F304 ، F304L ، F316 ، F316L ، F51 ، F53 ، CS+TCC ، CS+NI55
درج صندلی دریچه	PTFE ، RPTFE ، نایلون ، Devlon ، Peek
ساقه	A182 F6A ، F316 ، F51 ، A105+ENP ، AISI 4140+ENP ، 17-4PH

ویژگی های عملکرد

1. صندلی دریچه شیر توپ شناور پنوماتیک یک مهر و موم لب با عملکرد خوب ، ضریب اصطکاک کم و گشتاور کوچک عملیاتی است.

2. ساقه دریچه پایین مجهز می تواند از پرواز تحت فشار جلوگیری کند. علاوه بر این ، اگر وضعیت خاصی مانند آتش سوزی وجود داشته باشد ، می تواند تماس فلزی با بدنه دریچه را ایجاد کند تا اطمینان حاصل شود که آب بندی تحت تأثیر شرایط خاص قرار نمی گیرد.

3. دریچه به گونه ای طراحی شده است که ضد آتش و ضد استاتیک باشد.

4. دسته دارای عملکرد نشان دادن وضعیت سوئیچ است ، و ساقه دریچه سر صاف و دسته نادرست نخواهد بود.

5. به منظور جلوگیری از سوء استفاده ، موقعیت های کاملاً باز و کاملاً بسته شیر مجهز به سوراخ های قفل شده است که ایمن تر و راحت تر است.

6. اندازه کلی شیر نسبتاً کم و وزن نسبتاً سبک است. می توان از آن برای عملکرد مکرر استفاده کرد و به سرعت باز و بسته شد. در طول نصب و استفاده ، با مقاومت در برابر سیال ، بدون لرزش و سر و صدای کم به جهت محدود نمی شود.

Pneumatic Floating Ball Valve
