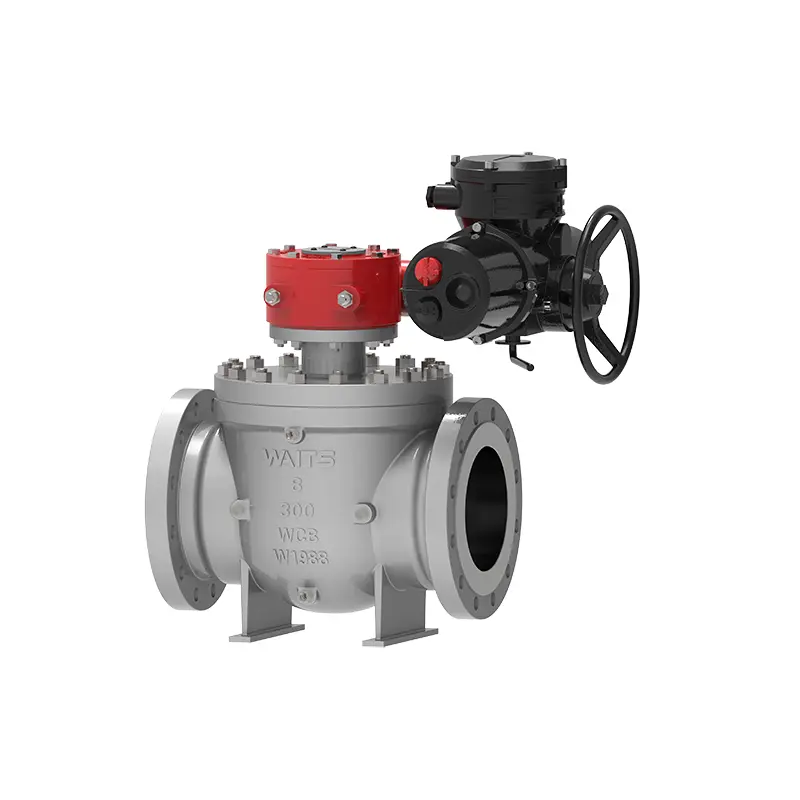

شیر توپ ورودی برقی بالا

دریچه توپ ورودی برقی بالا تولید و تولید شده توسط Waits یک محصول دریچه با کیفیت بالا و با کیفیت بالا است که مطابق با استانداردهای API طراحی ، تولید و بازرسی شده است. ما در سال 1994 در ایالات متحده تأسیس شدیم ، در سال 2008 وارد چین شدیم و سرانجام دفتر جهانی خود را در ونژو تأسیس کردیم. ما این توانایی را داریم که محصولات مقرون به صرفه را به مشتریان در بازار جهانی ارائه دهیم.

ارسال استعلام

توضیحات محصول

شیر توپ ورودی برقی برای خطوط لوله و سیستم های صنعتی مناسب است. مزایای آن شامل پشتیبانی از نگهداری آنلاین و کاهش نشت است. این دریچه توپ تمام شده سنتی را بهبود بخشیده و عملکرد بهتری دارد.

استانداردهای اجرا

استانداردهای طراحی	API 608 ، API 6d ، ASME B16.34
استانداردهای فلنج	ASME B 16.5 ، ASME B16.47 ، ASME B16.25 ،
روش اتصال	RF ، RTJ ، BW
آزمایش و پذیرش	API598 ، API 6D ،
طول ساختاری	API 6d ، ASME B16.10
سطح فشار و دما	ASME B16.34 、
الزامات حفاظت از آتش	API6FA API607
استانداردهای نشت کم	ISO 15848-1 ، API 622
طراحی ضد خوردگی	NACE آقای 0103 ، NACE آقای 0175

کاربرد

اندازه	NPS1-1/2 ″ ~ 60 "DN40 ~ DN1500
دامنه فشار	Class150 ~ 2500 PN10-PN420
دامنه دما	； -60*C ~ +260 ° C
دامنه کاربرد	نفت ، صنایع شیمیایی ، متالورژی ، صنعت نور ، نیروگاه ها ، آبرسانی ساخت و ساز شهری ، شرایط کار با دمای پایین و خطوط لوله از راه دور مانند نفت ، گاز و گاز طبیعی.
حالت محرک	توربین ، پنوماتیک ، برقی
بدنه	فرجوها ： A105 ، A182 F304 ، F304L ، F316 ، F316L ، F51 ، F53 ، A350 LF2 ، LF3 ، LF5 ، مونل ، ریخته گری ： A216 WCB ، A351 CF3 ، CF8 ، CF3M ، CF8M ، A995 4A ، 5A ، A352 LCB ، LCC ، LC2
توپ	Sphere ： CS+ENP ، A182 F304 ، F304L ، F316 ، F316L ، F51 ، F53 ، CS+TCC ، CS+NI60
حلقه پشتیبانی صندلی دریچه	حلقه پشتیبانی صندلی ： CS+ENP ، A182 F304 ، F304L ، F316 ، F316L ، F51 ، F53 ، CS+TCC ، CS+NI55
درج صندلی دریچه	PTFE ، RPTFE ، نایلون ، Devlon ، Peek
ساقه	A182 F6A ، F316 ، F51 ، A105+ENP ، AISI 4140+ENP ، 17-4PH

ویژگی های عملکرد

1. برخلاف دریچه های معمولی ، شیر توپ ورودی برقی نیازی به حذف از خط لوله ندارد و می تواند به صورت آنلاین حفظ شود و هزینه های نگهداری را کاهش می دهد. شیر یک ساختار انتهایی جوش داده شده را اتخاذ می کند و روی خط لوله نصب می شود که تحت تأثیر استرس خط لوله قرار نمی گیرد.

2. حلقه صندلی دریچه می تواند به طور مستقل در موقعیت محوری شناور شود. از طریق چشمه از پیش بارگذاری شده ، صندلی دریچه را می توان تحت فشار صفر و فشار کم قرار داد. این طرح توانایی بسته شدن شیر را در شرایط فشار بالا تحقق می بخشد. قسمت بیرونی حلقه صندلی دریچه با حلقه های O و حلقه های الاستیک در آن قرار دارد تا از آب بندی بین صندلی دریچه و بدنه دریچه اطمینان حاصل شود. برخی از مشتریان ما شیر را در سایتی که از گرافیت گسترش یافته استفاده می شود ، اعمال می کنند. در این زمان ، اگر آتش سوزی رخ دهد ، شیر نیز می تواند عملکرد آب بندی را حفظ کند.

3. هنگامی که از صندلی سوپاپ و دریچه دریچه دریچه به دلیل آسیب نشت ، از گریس آب بندی شده توسط شیر تزریق گریس می توان برای آب بندی اضطراری استفاده کرد. در شرایط عادی کار ، گریس که توسط شیر تزریق گریس تزریق می شود می تواند ساقه دریچه و سطح توپ را روغن کاری کند و هنگام باز و بسته شدن انعطاف پذیری را بهبود بخشد.

برای شیرهای نصب شده در زیر زمین ، می توانیم ساقه دریچه را در صورت لزوم طولانی کنیم و اندازه را با توجه به نیاز مشتری سفارشی کنیم. تمام لوله های فاضلاب ، لوله های اگزوز و دستگاه های تزریق گریس اضطراری بر این اساس طولانی می شوند و سایر خطوط لوله مرتبط نزدیک به قسمت طولانی شیر هستند. شیر فاضلاب ، شیر اگزوز و شیر تزریق گریس برای تسهیل نگهداری منظم روی زمین وصل و نصب شده است.

5. ساقه های دریچه فوقانی و تحتانی مطابق با استانداردهای API6D و ISO17292 طراحی شده و می توانند از برق استاتیک جلوگیری کنند.

6. هنگامی که از یک صندلی دریچه پیستونی منفرد استفاده می شود و از یک صندلی دریچه پیستون دوتایی استفاده می شود ، دریچه می تواند به یک عملکرد مسدود کننده مضاعف برسد و همزمان رسانه بالادست و پایین دست را قطع کند. هنگامی که مواد حفظ شده در حفره دریچه به دلیل افزایش دما غیر طبیعی تحت فشار قرار می گیرند ، صندلی دریچه می تواند به طور خودکار فشار را آزاد کرده و آن را به سمت بالادست تخلیه کند.

7. توپ دریچه توپ ورودی برقی بالا ثابت است و سطح آن زمین ، جلا و سخت شده است. برای کاهش اصطکاک و گشتاور کار ، یک تحمل کشویی بین توپ و ساقه دریچه وجود دارد.

8. فلنج اتصال بین شیر و محرک مطابق با استانداردهای ISO 5211 ، با سازگاری بالا و جایگزینی آسان است.

Electric Top Entry Ball Valve
