شیر پروانه ای فلزی فلنج پنوماتیک

آیا به دنبال شیر پروانه ای فلزی فلنج پنوماتیک هستید؟ پس چرا انتظار را انتخاب نمی کنیم! ما یک تولید کننده بزرگ دریچه با دفتر مرکزی جهانی در Wenzhou ، چین هستیم و یکپارچه سازی طراحی ، تولید و فروش و قادر به ارائه خدمات جامع و پشتیبانی حرفه ای است. این دریچه را می توان در صنایع مختلف استفاده کرد ، از جمله اما محدود به فولاد ، برق ، نفت ، مهندسی زهکشی و غیره نیست.

ارسال استعلام

توضیحات محصول

شیر پروانه ای فلزی فلنج پنوماتیک دریچه ای است که از انتخاب مواد اولیه تا طراحی و ساخت بسیار پیشرفته است. این یک دریچه صرفه جویی در انرژی با عمر نسبتاً طولانی است. دریچه از اجزای اصلی مانند بدنه دریچه ، صفحه پروانه ، حلقه آب بندی ، مکانیسم انتقال و غیره تشکیل شده است. این طرح دو بعدی یا سه بعدی طراحی اصلی را اتخاذ می کند و از فناوری پردازش جدید مانند آب بندی الاستیک یا آب بندی چند لایه سخت و نرم استفاده می کند.

از نظر عملکرد ، این دریچه پروانه دارای گشتاور عملیاتی کمی ، مقاومت در برابر خوردگی ، مقاومت در برابر دمای بالا ، مقاومت در برابر سایش ، سازگاری با انواع مختلف رسانه ها ، عملکرد کلی قابل اعتماد ، کارآمدتر و راحت تر است.

استانداردهای اجرا

استانداردهای طراحی	API 609 ، Awwa C504 ， Ain 593
استانداردهای فلنج	ASME B 16.5 ، ASME B16.47 ، در
روش اتصال	RF ،
آزمایش و پذیرش	API 598 、 EN 12266-1 ، ISO 5208
طول ساختاری	API 609 ، SME B16.10 ， و 558 ، ISO 5752
سطح فشار و دما	ASME B16.34 、
استانداردهای نشت کم	ISO 15848-1 ، API 622
طراحی ضد خوردگی	NACE آقای 0103 ， NACE آقای 0175

کاربرد

اندازه	NPS 3 ″ ~ NPS 120 ″ DN80 ~ DN3000
دامنه فشار	CL150 ~ CL1500 PN6 ~ PN250
دامنه دما	； -196 ° C ~ +600 ° C
دامنه کاربرد	آب شیر ، فاضلاب ، ساخت و ساز ، نفت ، صنایع شیمیایی ، غذا ، دارو ، نساجی ، برق ، کشتی سازی ، متالورژی ، سیستم انرژی و غیره.
حالت محرک	توربین ، پنوماتیک ، برقی
بدنه	A216 WCB ، A217 WC6 ، WC9 ، A351 CF3 ، CF8 ، CF3M ، CF8M ، A995 4A ، 5A ، A352 LCB ، LCC ، LC2 ، C95800 ، Monel ...
صفحه دریچه	A216 WCB ، A217 WC6 ، WC9 ، A351 CF3 ، CF8 ، CF3M ، CF8M ، A995 4A ، 5A ، A352 LCB ، LCC ، LC2 ، C95800 ، Monel ...
صندلی	13CR/SS304/SS316/+Graphites+PTFE+STL
ساقه	F6A ، F304 ، F316 ، 17-4PH ، F51 ، F53 ، Monel K500 ...
مهره ساقه	آلیاژ مس
بسته بندی	گرافیت انعطاف پذیر ، بسته بندی آزبست گرافیت ، پلی تترا فلورو اتیلن ...

ویژگی های عملکرد

1. شیر پروانه ای فلزی فلج پنوماتیک نسبتاً کوچک و سبک ، انعطاف پذیر و کارآیی برای کار است.

2. دریچه مطابق با استانداردهای مختلف به شدت اجرا می شود و در تلاش برای عملکرد قابل اعتماد در آب بندی است.

3. در عملکرد اصلی عملکردی ، ویژگی های جریان خوب است و عملکرد اصلی تنظیم را تضمین می کند.

4. اصل خارج از مرکز برای طراحی اعمال می شود و سطح آب بندی تقریباً صفر سایش است.

5. این برنامه طیف گسترده ای از برنامه ها دارد و می تواند در صنایع مختلف مورد استفاده قرار گیرد. این می تواند با خطوط لوله از شرایط مختلف کار مانند درجه حرارت ، نمرات و خوردگی مختلف سازگار شود. رسانه اصلی که می تواند مورد استفاده قرار گیرد شامل آب ، بخار ، روغن ، هوا ، گاز و غیره است.

6. بدنه دریچه و صندلی دریچه دریچه قطعات را به هم وصل می کند و لایه سطح آب بندی از مواد آلیاژ مقاوم در برابر گرما و مقاوم در برابر خوردگی ساخته شده است.

7. با توجه به اصل سه محور در دریچه ، خط مرکزی شافت از خط مرکزی سطح آب بندی منحرف می شود ، خط مرکزی شافت کمی از خط مرکزی خط لوله منحرف می شود و خط مرکزی سطح مهر و موم بدنه دریچه (مخروط مورب) با خط مرکزی از خط لوله ایجاد می کند.

8. چندین لایه از حلقه های آب بندی روی صفحه دریچه ثابت است که در برابر درجه حرارت بالا تحمل دارند و هنگام باز و بسته شدن هیچ اصطکاک ندارند. با بسته شدن ، با افزایش گشتاور مکانیسم انتقال ، مهر و موم جبران می شود. استفاده از ورق های فلزی لمینت نرم و سخت همچنین می تواند اطمینان حاصل کند که آب بندی دریچه تحت تأثیر دما و تغییرات محیطی قرار نمی گیرد.

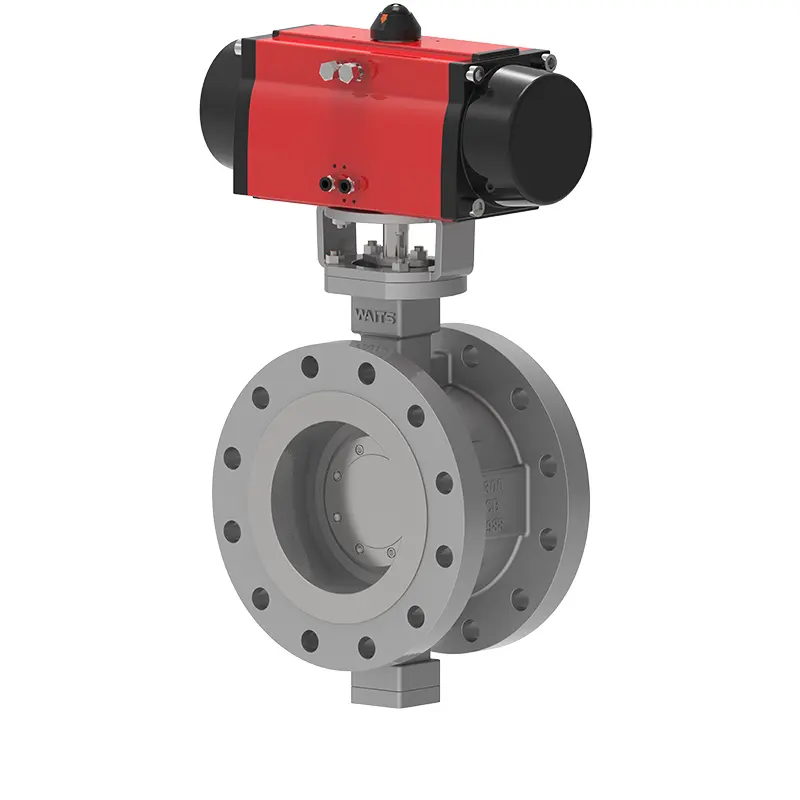

Pneumatic Flanged Metal Seated Butterfly Valve
