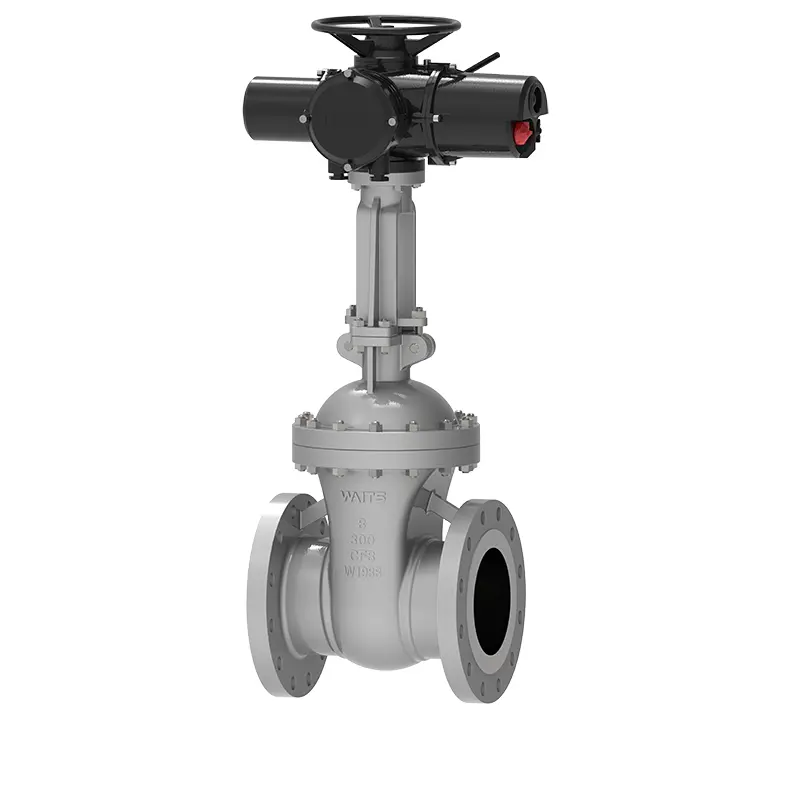

شیر GATE API 600 برقی

دریچه Gate Electric API 600 یک محصول سوپاپ پیشرفته و با کیفیت بالا است که توسط Waits طراحی و ساخته شده است. ما حرفه ای هستیم و هنوز در حال یادگیری و پیشرفت هستیم و پیشگام و خلاقانه نگه می داریم. محصولات دریچه دارای عملکرد آب بندی مناسب ، عملکرد آسان ، می توانند به طور مؤثر جریان متوسط در سیستم خط لوله صنعتی را کنترل کنند و مقرون به صرفه باشند.

ارسال استعلام

توضیحات محصول

شیر Gate API 600 برقی حتی در زمینه های مختلف صنعتی دریچه ای بسیار مفید است و قیمت کارخانه ای که ما می توانیم به شما ارائه دهیم ارزان و مقرون به صرفه است. دریچه Waits به طور کامل مقاومت آب بندی و سایش محصول را در طی فرآیند طراحی و ساخت در نظر گرفته و برای اینکه شیر را برای مدت زمان طولانی تر اجرا کند ، ما مواد با کیفیت بالا را انتخاب می کنیم ، فرآیندهای بازرسی دقیق و با کیفیت در طول فرآیند استفاده می شود.

این دریچه به طور گسترده ای در سیستم های خط لوله صنعتی در جنوب شرقی آسیا ، آمریکای شمالی ، اروپا و مناطق دیگر مورد استفاده قرار می گیرد و معمولاً در نفت ، صنایع شیمیایی ، حفاظت از آب و غیره مورد استفاده قرار می گیرد.

استانداردهای اجرا

استانداردهای طراحی	API 6D API600 ، API603 ، ASME B16.34 ، از 3352 ، EN1984
استانداردهای فلنج	ASME B 16.5 ، ASME B16.47 ، DIN2543 ، EN1092-1 ، DIN2545 ؛
روش اتصال	RF ، RTJ ، BW
آزمایش و پذیرش	API598 ، API6D ، DIN 3230 ، EN 12569
طول ساختاری	ASME B16.10 ، DIN3202 ، EN 558-1
رتبه بندی فشار و دما	ASME B16.34 、
تست ضد آتش	API607 ، api6fa
استانداردهای نشت کم	ISO 15848-1 ، API 622
طراحی ضد خوردگی	NACE آقای 0103 ، NACE آقای 0175

کاربرد

اندازه	NPS 2 ″ ~ NPS 48 ″ DN50 ~ DN1200
دامنه فشار	CL150 ~ CL2500 PN10 ~ PN420
دامنه دما	； -40 ° C ~ +600 درجه سانتیگراد
دامنه کاربرد	آب شیر ، فاضلاب ، ساخت و ساز ، نفت ، صنایع شیمیایی ، غذا ، دارو ، نساجی ، برق ، کشتی سازی ، متالورژی ، سیستم انرژی و غیره.
حالت محرک	توربین ، پنوماتیک ، برقی
پوشش بدنه/دریچه	(A216 WCB ، WC6 ، WC9 ، LCB ، CF8 ، CF8M ، CF3 ، CF3M ، 4A ، 5A ، 6A) ، آلیاژ 20 ، مونل ...
صفحه شیر/صندلی دریچه	WCB ، WC6 ، WC9 LCB ، CF8 ، CF8M ، CF3 ، CF3M+D507 ، STL
ساقه	F6A F304 F316 F51 F53 Monel K500
مهره ساقه	آلیاژ مس
بسته بندی	گرافیت انعطاف پذیر ، بسته بندی آزبست گرافیت ، پلی تترا فلورو اتیلن ...

ویژگی های عملکرد

1. دروازه دریچه دارای دو سطح آب بندی است که شکل گوه ای را تشکیل می دهد. زاویه گوه با پارامترهای دریچه ، معمولاً 5 درجه متفاوت است. اصل آب بندی شیر برقی API 600 Gate برای دستیابی به آب بندی با ترکیب محکم این دو سطح آب بندی با دو سطح آب بندی در بدنه دریچه در هنگام گود کردن است.

2. با توجه به روش های مختلفی که ساقه دریچه دروازه را برای باز و بسته شدن سوق می دهد ، می توان آن را به طور خاص به دریچه های در حال افزایش دروازه و دریچه های دروازه ساقه پنهان کرد. با توجه به اشکال مختلف ساختار دروازه ، می توان آن را به شیرهای دروازه الاستیک و دریچه های دروازه سفت و سخت تقسیم کرد.

3 بدنه دریچه این دریچه ریخته گری است که با پیچ و مهره به پوشش دریچه وصل می شود و فلنج میانی با یک واشر زخم مارپیچ مهر و موم می شود. ما همچنین می توانیم از حلقه های فلزی برای اتصال مطابق با الزامات ویژه مشتریان استفاده کنیم.

4. کانال بدون مانع است ، ضریب جریان کوچک است و سطح آب بندی کمتر از بین می رود و توسط محیط فرسوده می شود.

5. سطح آب بندی از فولاد آلیاژ یا آلیاژ سخت ساخته شده است ، با مقاومت در برابر سایش خوب و مقاومت در برابر سایش.

6. پرکننده گرافیت انعطاف پذیر استفاده می شود که آب بندی خوب و عملکردی انعطاف پذیر دارد.

7. جهت جریان محیط محدود نمی شود ، هیچ اختلال وجود ندارد و فشار کاهش نمی یابد.

8. شیر دروازه الکتریکی API 600 دارای شکل ساده ، طول ساختار کوتاه و دامنه کاربرد گسترده است.
