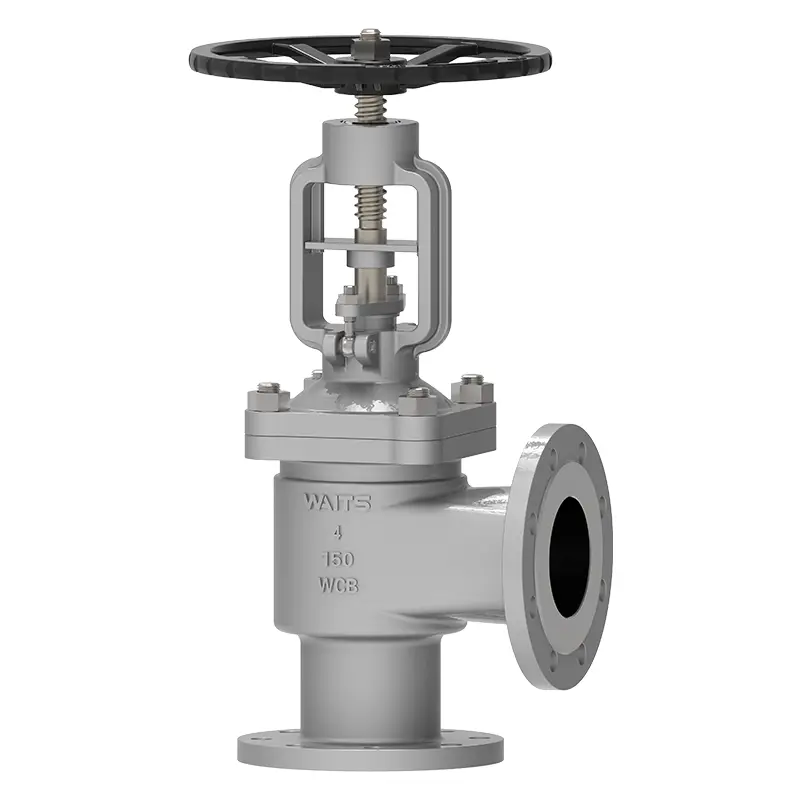

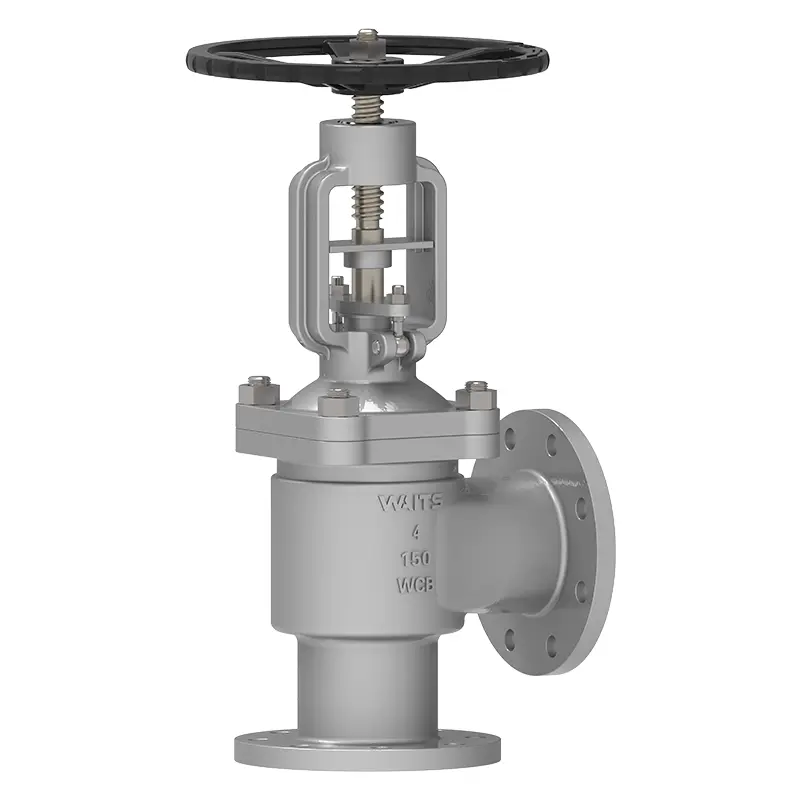

دریچه کره زمین زاویه

Angle Bellows Globe Valve فناوری "Double Seal" را شامل می شود ، متشکل از گلوله های فلزی و بسته بندی ، محافظت مضاعف. طراحی 90 درجه آن باعث صرفه جویی در فضا و جریان مقاومت کم می شود که می تواند مصرف انرژی را برای شما کاهش دهد. انتخاب دریچه WATS به معنای انتخاب یک تیم اطمینان بخش است.

ارسال استعلام

توضیحات محصول

دریچه WATS VALLE با کیفیت بالا با زاویه زاویه دار جهان ، یک طرح 90 درجه ای را اتخاذ می کند ، که به مایع اجازه می دهد تا جهت را در زاویه های راست تغییر داده و با چرخاندن ساقه دریچه ، جریان یا برش سیال را کنترل کند. از بول های فلزی به عنوان مؤلفه اصلی آب بندی در بدنه دریچه استفاده می شود ، همراه با بسته بندی سنتی. دیسک دریچه به صورت خطی در امتداد خط مرکزی سیال حرکت می کند ، و بر همین اساس ، بلوزها گسترش می یابد یا منقبض می شود و مایعات را از محیط خارجی جدا می کند و از نشت جلوگیری می کند.

استانداردهای پیاده سازی-زاویه زاویه Bellows Globe Valve
استانداردهای طراحی	DIN3356 /BS1873 /ASME B16.34
استاندارد فلنج	EN1092-1/2/ASME B16.5/ASME B16.47-A/B
پیوستگی	RF/FF/RTJ
پذیرش آزمون	و 12266 API598
طول ساختار	EN558/ ASME B16.10
رتبه بندی فشار و دما	ASME B16.34
تست آتش	API607 API6FA
استاندارد نشت کم	API 622
طراحی ضد خوردگی	NACE آقای 0175
سوپاپ گلوب زاویه زاویه کاربردی
اندازه	DN15 ~ DN300 （NPS½ "~ 12"
دامنه فشار	PN16 ~ PN160 （Class150 ~ 900）
دامنه دما	-29 ℃～+570
کاربرد	مایع اسید/قلیایی ، گاز طبیعی مایع ، روغن ویسکوزیته بالا ، شبکه خط لوله زیرزمینی ، ماژول ادغام تجهیزات و غیره
حالت محرک	دستگیره ، چرخ دنده ، برقی ، پنوماتیک و غیره
پوشش بدنه/دریچه	فرجوها: A105 ، A182 F304 ، F304L ، F316 ، F316L ، F51 ، F53 ، B148 ، A350 LF2 ، LF3 ، LF5 ، ریخته گری: Di A216 WCB ، CF3 ، CF8 ، CF3M ، CF8M ، 4A ، 5A ، C95800 ، LCB ، LCC ، LC2
هسته	فرجوها: A105 ، A182 F304 ، F304L ، F316 ، F316L ، F51 ، F53 ، B148 ، A350 LF2 ، LF3 ، LF5 ، مونل ، بازیگران: A216 WCB ، CF3 ، CF8 ، CF3M ، CF8M ، 4A ، 5A ، C95800 ، LCB ، LCC ، LC2
سطح آب بندی	بدنه اصلی ، آلیاژ مبتنی بر آهن روکش اصلی بدن ، آلیاژ مبتنی بر روکش سخت
ساقه	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
مهره ساقه	آلیاژ مس
میله	گرافیت انعطاف پذیر ، بسته بندی آزبست گرافیت ، پلی تترا فلورو اتیلن ...

خصوصیات عملکرد

ساختار دریچه گلوب زاویه زاویه ، آن را به ویژه برای برنامه های دارای نیازهای قابلیت اطمینان بالا ، مانند سیستم هایی که دارای رسانه های سمی ، قابل اشتعال یا خورنده هستند ، مناسب می کند.

مزایا

1. مؤلفه اصلی دریچه کره زمین زاویه ، بلوزهای فلزی است. این پوشش دریچه و ساقه دریچه را با جوشکاری رول اتوماتیک متصل می کند. زنگ های فلزی تضمین می کند که قسمت ساقه دریچه بدون نشت است.

2. به لطف طراحی مخروطی و ساده ، دیسک دریچه با اطمینان مهر و موم شده و عمر خدمات طولانی تری دارد.

3. طراحی مهر و موم دوتایی (Bellows + بسته بندی). زنگ ها و بسته بندی ها از نشت جلوگیری می کنند و اثر آب بندی عالی را ارائه می دهند.

4. زاویه Bellows Globe شیر می تواند به طور مستقیم ساقه دریچه ، مهره و آستین را روغن کاری کند.

5. دستگیره ارگونومیک. عمر طولانی تر و عملکرد آسان تر.
