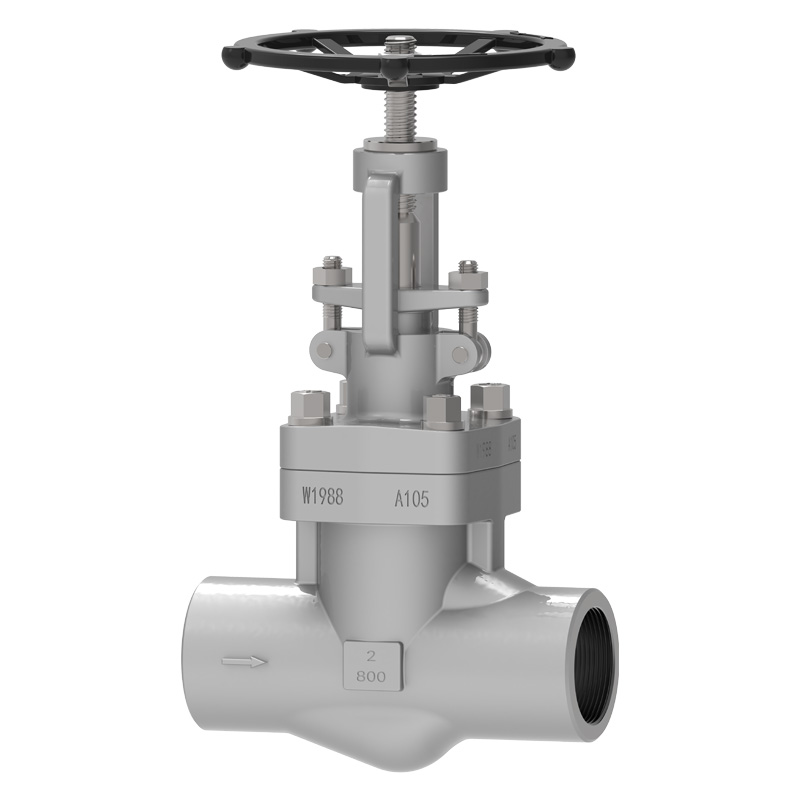

شیر گلوب فولادی فورج شده NPT

Waits انتخاب قابل اعتماد شما برای خرید شیر گلوب فولادی فورج شده NPT با کیفیت بالا است. این شیر از مواد فولادی آهنگری با کیفیت بالا، با طراحی ساختاری نفیس، آب بندی خوب و دوام ساخته شده است و می تواند به طور موثر جریان رسانه را کنترل کند. چه در زمینه های نفتی، شیمیایی و یا سایر زمینه های صنعتی، شیر گلوب فولادی ساخته شده NPT یک انتخاب قابل اعتماد برای کنترل سیال برای اطمینان از عملکرد پایدار سیستم خط لوله شما است.

ارسال استعلام

توضیحات محصول

در ساخت شیر، کیفیت قطعات فولادی فورج شده معمولاً بالاتر از قطعات فولادی ریخته‌گری است و می‌توانند نیروهای ضربه‌ای زیادی را تحمل کنند. پلاستیسیته، چقرمگی و سایر خواص مکانیکی آنها نیز بالاتر از قطعات فولادی ریختگی است.
قطر شیر گلوب فولادی فورج شده به طور کلی بیشتر از DN80 نیست و اکثر آنها طرح هایی با قطر کاهش یافته هستند. در مقایسه با شیرهای توقف فولاد ریخته گری با همان قطر، سرعت جریان کمی کوچکتر است، اما محدوده فشار و دمایی که می تواند تحمل کند بیشتر از شیرهای فولادی ریخته گری است و عملکرد آب بندی بسیار بهتر از شیرهای توقف فولاد ریخته گری است. ، و عمر سرویس طولانی تر است.
مانند سایر شیرهای گلوب، شیرهای گلوب فولادی فورج شده NPT نیز توسط جهت جریان محیط محدود می شوند. با توجه به موقعیت های مختلف نصب، آنها را می توان به شیرهای گلوب مستقیم و دریچه های گلوب جریان مستقیم تقسیم کرد.

استانداردهای پیاده سازی

استانداردهای طراحی	API602، ASME 16.34، BS 5352، BS 6364
استانداردهای فلنج	انتهای جوش سوکت SW مطابق با ASME B16.11، انتهای لب به لب BW توسط ASME B16.25، کانکتورهای رزوه ای NPT مطابق با ASME B1.20.1
روش های اتصال	SW، NPT، BW، RF، RTJ
تست و پذیرش	API 602/API 598
طول سازه	طول ساختاری شیر دروازه فولادی جوشکاری سوکت / رزوه ای بر اساس استانداردهای کارخانه شیر دروازه فولادی فورج شده انتهای جوشکاری لب به لب مطابق با ASME B16.10
سطوح فشار و دما	ASME B16.34、
استانداردهای نشتی پایین	ISO 15848-1، API 622
طراحی ضد خوردگی	NACE MR 0103، NACE MR 0175

برنامه

Size	NPS1/4″~NPS3″ DN6~DN80
محدوده فشار	CL150~ CL2500 PN10~ PN420
محدوده دما	；-196°C ~ +600°C
محدوده برنامه	آب لوله کشی، فاضلاب، ساختمان، نفت، صنایع شیمیایی، غذا، دارو، نساجی، برق، کشتی سازی، متالورژی، سیستم انرژی و غیره.
Drive mode	توربین، پنوماتیک، برقی
بدنه سوپاپ / کاپوت سوپاپ	A105، A350 LF2، A182 F5، F11، F22، A182 F304 (L)، F316 (L)، F347، F321، F51)، آلیاژ 20، مونل
سطح آب بندی هسته سوپاپ	A105، A350 LF2، A182 F5، F11، F22، A182 F304 (L)، F316 (L)، F347، F321، F51)، آلیاژ 20، مونل
میل سوپاپ	F6A F304 F316 F51 F53 Monel K500...
Valve stem nut	آلیاژ مس ...
بسته بندی	گرافیت انعطاف پذیر، بسته بندی آزبست گرافیت، پلی تترا فلوئورواتیلن...

ویژگی های عملکرد

1. اجزای اصلی شیر گلوب فولادی فورج شده NPT آهنگری هستند و سه نوع مهر و موم حفره وجود دارد: کاپوت پیچ، کلاه جوش داده شده و ساختار مهر و موم خود سفت کننده فشار حفره.
در این میان، کاپوت پیچ شده به این معنی است که بدنه شیر و درپوش توسط پیچ و مهره به هم متصل شده اند و از واشر زخمی ساخته شده از گرافیت انعطاف پذیر گیره سیم فولادی ضد زنگ برای آب بندی استفاده می شود. اگر شرایط خاصی دارید، می توانیم از اتصال حلقه فلزی نیز استفاده کنیم.
کاپوت جوشی بدین معناست که بدنه شیر و کاپوت توسط رزوه ها به هم متصل شده و کاملاً جوش داده شده و آب بندی می شوند و همچنین می توانند بر اساس نیاز شما کاملاً جوش داده شوند.
حفره 9001b، 1500Ib، 2500Ib، 45001b همچنین می تواند ساختار مهر و موم خود سفت فشار را اتخاذ کند و عملکرد آب بندی با افزایش فشار داخلی افزایش می یابد و قابلیت اطمینان بالا است.
2. کانال متوسط در بدنه شیر پیچ در پیچ است که باعث مقاومت زیاد سیال و مصرف برق خواهد شد.
3. سطح آب بندی آسان برای پوشیدن و خراش نیست و عملکرد آب بندی خوب است. هنگام باز و بسته شدن هیچ لغزشی نسبی بین دیسک سوپاپ و سطح آب بندی بدنه سوپاپ وجود ندارد و سایش و خراش جدی نیست و عمر مفید آن بیشتر است.
4. بسته بندی گرافیت انعطاف پذیر استفاده می شود که دارای آب بندی قابل اعتماد است و کارکرد آن آسان و انعطاف پذیر است.
5. محیط شیر گلوب فقط می تواند در یک جهت جریان داشته باشد و نمی تواند جهت جریان را تغییر دهد. بنابراین لازم است در هنگام نصب به جهت جریان محیط و جهت پیکان بدنه شیر توجه شود.
6. تعویض و نگهداری بسته بندی را می توان در حالت خاموشی انجام داد که راحت و سریع است و بر عملکرد سیستم تأثیر نمی گذارد.
7. شکل ساده است، طول ساختار کوتاه است، فرآیند تولید خوب است، و دامنه کاربرد گسترده است.

NPT Forged Steel Globe Valve
