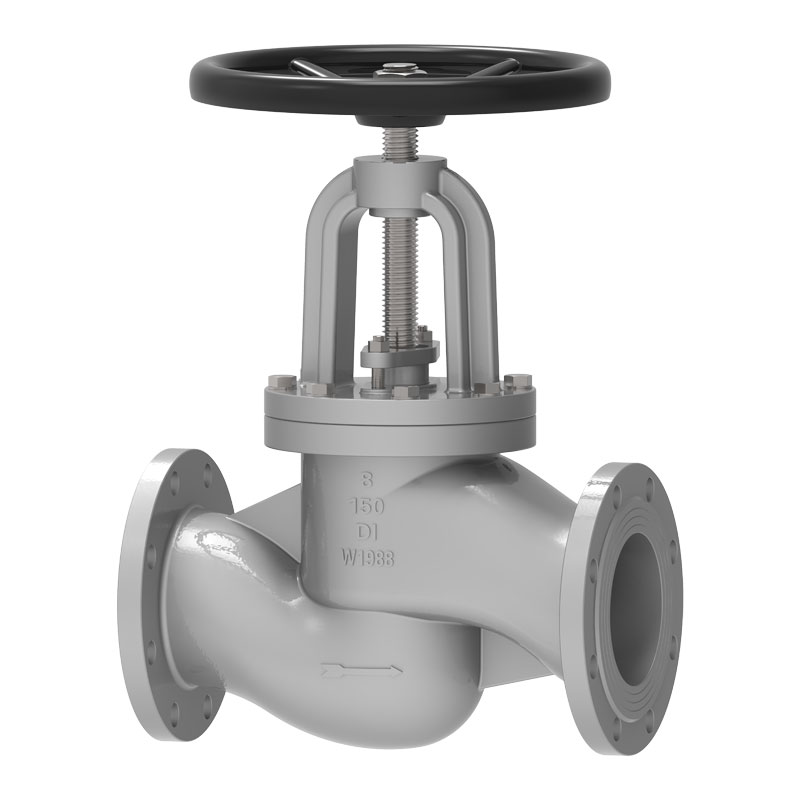

سوپاپ گلوب الگوی آهن انعطاف پذیر

دریچه گلوب الگوی آهن Ductile S Globe که توسط Waits تولید می شود با استانداردهای AISI/DIN/BS/استاندارد ، با عملکرد پایدار و عملکرد هزینه بالا مطابقت دارد. ما در ابتدا در ایالات متحده تأسیس شدیم و اکنون دفتر مرکزی جهانی ما در ونژو چین واقع شده است. ما بیش از یک پایه تولید ، عرضه پایدار داریم و می توانیم قیمت های ترجیحی را برای شما فراهم کنیم.

ارسال استعلام

توضیحات محصول

دریچه گلوب الگوی آهن D محاسبه شده توسط Waits برای کنترل دقیق جریان و حداقل نشت طراحی شده است. ما با دقت مواد اولیه را انتخاب می کنیم تا اطمینان حاصل شود که مقاومت در برابر خوردگی دریچه و مقاومت در برابر سایش در محدوده قابل اعتماد و مناسب برای استفاده طولانی مدت است.
این دریچه کره برای سازگاری با شرایط فشار بالا طراحی شده است و می تواند در کاربردهای مختلف صنعتی پایدار و قابل اعتماد باقی بماند. این امر با شرایط مختلف کار و خصوصیات خط لوله سازگار است و نیازی به نگهداری مکرر ندارد. این یک عمر خدمات خوبی دارد و هزینه های کار و نگهداری شما را در حین استفاده کاهش می دهد.
ظرفیت پرتلاش شیر گلوب جهانی الگوی آهن انعطاف پذیر به طور گسترده در کارخانه های تصفیه آب ، کاربردهای بخار و صنایع شیمیایی مورد استفاده قرار می گیرد. علاوه بر این ، برخی از سیستم های پر فشار نیز به دلیل قدرت ساختاری خوب و سازگاری قوی ، این شیر را انتخاب می کنند.

استانداردهای اجرا

استانداردهای طراحی	، API603 ، ASME B16.34 ، از 3352 ، EN1984
استانداردهای فلنج	ASME B 16.5 ، ASME B16.47 ، DIN2543 ، EN1092-1 ، DIN2545 ؛
روش اتصال	SW ، RF ،
آزمایش و پذیرش	API598 ، DIN 3230 ، EN 12569
طول ساختاری	ASME B16.10 ، DIN3352-F4/F5 ، EN 558-1
سطح فشار و دما	ASME B16.34 、
استانداردهای نشت کم	ISO 15848-1 ، API 622
طراحی ضد خوردگی	NACE آقای 0103 ، NACE آقای 0175

کاربرد

اندازه	NPS 2 ″ ~ NPS 12 ″ DN50 ~ DN300
دامنه فشار	CL125 ~ CL300 PN10 ~ PN64
دامنه دما	； -10 ° C ~ +220 ° C
دامنه کاربرد	آب شیر ، فاضلاب ، ساخت و ساز ، نفت ، صنایع شیمیایی ، غذا ، دارو ، نساجی ، برق ، کشتی سازی ، متالورژی ، سیستم انرژی و غیره.
حالت محرک	توربین ، پنوماتیک ، برقی
پوشش بدنه/دریچه	DI WCB ، CF8 ، CF8M ، CF3 ، CF3M ، 4A ، 5A ، 6A) ،
صفحه شیر/صندلی دریچه	AT ، AT+EPDM ، WCB ، WCB+EPDM CF8 ، CF8M ، CF3 ، CF3M
ساقه	F6A F304 F316 F51 F53 Monel K500
مهره ساقه	آلیاژ مس
بسته بندی	گرافیت انعطاف پذیر ، بسته بندی آزبست گرافیت ، پلی تترا فلورو اتیلن ...

ویژگی های عملکرد

(1) ساختار دریچه توقف ساده تر از دریچه دروازه است و ساخت و نگهداری آن آسان تر است.
(2) سطح آب بندی پوشیدن و خراش آسان نیست و عملکرد آب بندی خوب است. هیچ کشویی نسبی بین دیسک دریچه و سطح آب بندی بدنه دریچه در هنگام باز و بسته شدن وجود ندارد ، بنابراین سایش و خراش جدی نیست ، عملکرد آب بندی خوب است و عمر سرویس طولانی است.
(3) هنگام باز و بسته شدن ، دیسک دریچه دارای یک سکته مغزی کوچک و ارتفاع کوچکتر از دریچه دروازه است ، اما طول ساختاری طولانی تر از شیر دروازه است.
(4) گشتاور باز و بسته شدن بزرگ است و زمان باز و بسته شدن نسبتاً طولانی است.
(5) از آنجا که کانال متوسط در بدنه دریچه شکنجه است ، مقاومت سیال زیاد است و مصرف برق نسبتاً زیاد است.
(6) هنگامی که فشار اسمی از جهت جریان متوسط ≤ 16mpa باشد ، پایین دست به طور کلی اتخاذ می شود و متوسط از پایین دیسک دریچه به سمت بالا جریان می یابد. هنگامی که فشار اسمی PN≥20MPA ، جریان معکوس به طور کلی اتخاذ می شود و متوسط از بالای دیسک دریچه به سمت پایین جریان می یابد تا عملکرد آب بندی را افزایش دهد. با این حال ، لازم به ذکر است که هنگام استفاده از دریچه توقف ، محیط فقط می تواند در یک جهت جریان یابد و نمی تواند جهت جریان را تغییر دهد.
(7) دیسک دریچه هنگام باز کردن به راحتی از بین می رود ، بنابراین هنگام استفاده باید توجه کنید.
محور ساقه دریچه دریچه توقف عمود بر سطح آب بندی صندلی دریچه است. باز کردن یا بسته شدن ساقه دریچه نسبتاً کوتاه است و عملکرد برش قابل اعتماد دارد. این مناسب برای قطع ، تنظیم و فشار دادن رسانه است.

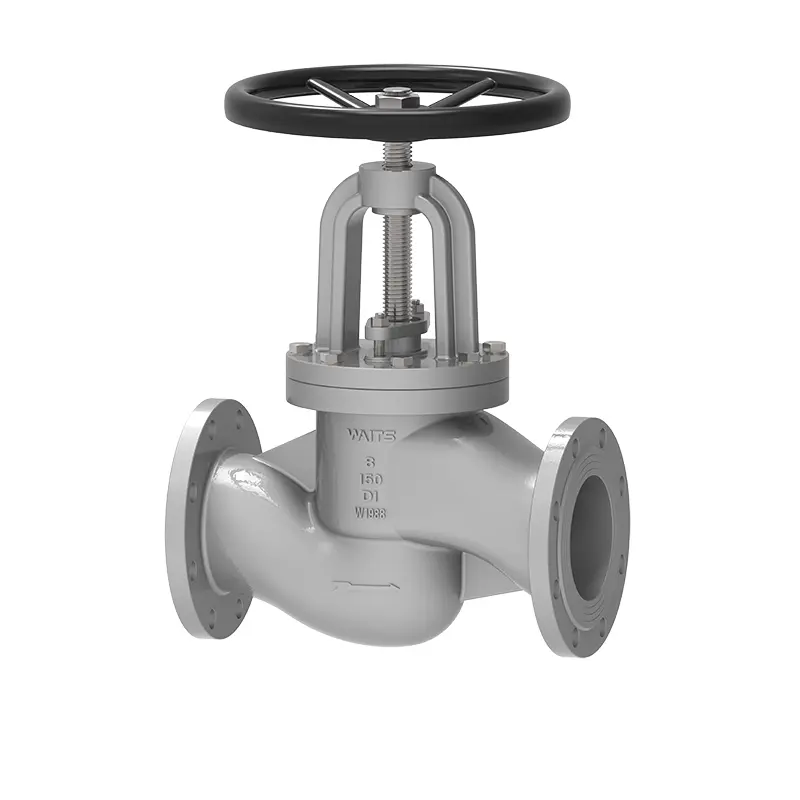

Ductile Iron S Pattern Globe Valve
