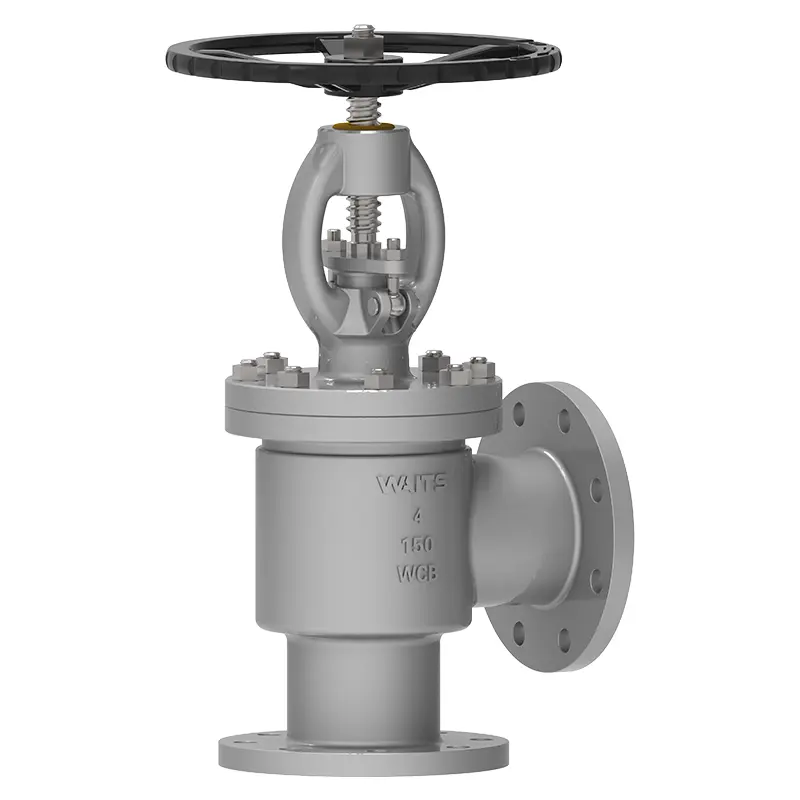

دریچه کره زاویه

هنگامی که با یک سیستم لوله کشی کانال جریان 90 درجه ای منحصر به فرد روبرو هستید ، باید به دریچه Globe Globe با کیفیت بالا Waits Valve فکر کنید که دارای طیف گسترده ای از برنامه ها است. ما به طور خاص از یک طراحی جمع و جور برای صرفه جویی در فضا و ساده سازی مسیریابی خط لوله استفاده می کنیم. هنگامی که با یک فضای کوچک یا نصب محدود روبرو هستید ، می توانید از این شیر استفاده کنید.

ارسال استعلام

توضیحات محصول

Waits Valve Angle Globe شیر می تواند با چرخاندن ساقه دریچه برای بالا بردن یا پایین آمدن دیسک دریچه ، جریان محیط سیال را کنترل کند. طراحی کانال جریان زاویه ای 90 درجه راست آن ، ساختار دریچه جریان مستقیم سنتی را می شکند و به طور موثری مقاومت سیال و مصرف انرژی را کاهش می دهد. در برنامه های پیچیده با فضای نصب محدود ، طراحی جمع و جور آن دارای مزایای آشکاری است ، باعث صرفه جویی در مهندسین بسیاری از مشکلات و کاهش زباله های زمان در این زمینه می شود.

Angle Globe Valve یک طرح دریچه توقف با ورودی و خروجی عمود بر یکدیگر است. از حرکت خطی برای جابجایی قطعه پایانی در داخل و خارج از سطح صندلی دریچه استفاده می کند. دریچه های زاویه ای معمولاً برای خدمات آبگرمکن و آبشارهای بخاری و همچنین دریچه های خط لوله با فضای محدود استفاده می شوند. شیر همچنین می تواند به عنوان آرنج استفاده شود. دریچه می تواند از نوع قفس باشد ، یا با اتصال خروجی بزرگ شده ، یک تریم دریچه محدود کننده یا یک آستر خروجی برای کاهش آسیب خوردگی ، چشمک زن یا کاویتاسیون.

استانداردهای پیاده سازی-زاویه گلوب
استانداردهای طراحی	API6D BS1873 ، DIN 3356 ، EN 13709
استاندارد فلنج	ASME B16.5 ، ASME B16.47-A/B ، در 1092-1/2
پیوستگی	RF ، RTJ
پذیرش آزمون	آتش 598 EN12266
طول ساختار	ASME B16.10/EN 558/DIN3203 ،
رتبه بندی فشار و دما	ASME B16.34
تست آتش	API607 ، api6fa
استاندارد نشت کم	API 622
طراحی ضد خوردگی	NACE آقای 0175

شیرهای گلوب زاویه کاربردی
اندازه	DN15 ~ DN300 （NPS½ "~ 12"
دامنه فشار	PN16 ~ PN160 （Class150 ~ 900）
دامنه دما	-29 ℃～+570
کاربرد	مایع اسید/قلیایی ، گاز طبیعی مایع ، روغن ویسکوزیته بالا ، شبکه خط لوله زیرزمینی ، ماژول ادغام تجهیزات و غیره
حالت محرک	دستگیره ، چرخ دنده ، برقی ، پنوماتیک و غیره
پوشش بدنه/دریچه	فرجوها: A105 ، A182 F304 ، F304L ، F316 ، F316L ، F51 ، F53 ، B148 ، A350 LF2 ، LF3 ، LF5 ، ریخته گری: Di A216 WCB ، CF3 ، CF8 ، CF3M ، CF8M ، 4A ، 5A ، C95800 ، LCB ، LCC ، LC2
سطح آب بندی	بدن ، بدن آلیاژ مبتنی بر آهن ، روکش آلیاژ سخت
ساقه	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
مهره ساقه	آلیاژ مس
میله	گرافیت انعطاف پذیر ، بسته بندی آزبست گرافیت ، پلی تترا فلورو اتیلن ...

خصوصیات عملکرد

در صنعت کود ، چالش های دریچه در تولید اوره و آمونیاک رسانه خورنده ، تبلور و فشار زیاد است. دریچه Waits دریچه های زاویه ای توسعه یافته ، که مزایای زیر را دارند:

افت فشار کم ، کاهش تبلور

بدون زاویه مرده ، از خوردگی جلوگیری کنید

صفحه شیر و ساقه دریچه یک تکه ، از زاویه مرده بین صفحه دریچه و ساقه دریچه جلوگیری کنید

سطح صفحه شیر آب آلیاژ تمام شورای ، سایش را کاهش دهید

پوشش دریچه پیچ شده ، کلاس A درپوش شیر آب درپوش و دریچه و دریچه بدنه دریچه بدن واشر بدنه

بسته بندی ساقه دریچه انتشار کم

قطعات آلومینیومی/برنز وجود ندارد

بدن ، بدن آلیاژ مبتنی بر آهن بدن ، روکش آلیاژ سخت

دریچه های زاویه گلوب می تواند برای مایع اسید/قلیایی ، گاز طبیعی مایع ، روغن ویسکوزیته بالا ، شبکه خط لوله زیرزمینی ، ماژول ادغام تجهیزات و غیره استفاده شود.

شما می توانید آن را با دستگیره ، چرخ دنده ، برقی ، پنوماتیک و غیره رانندگی کنید.

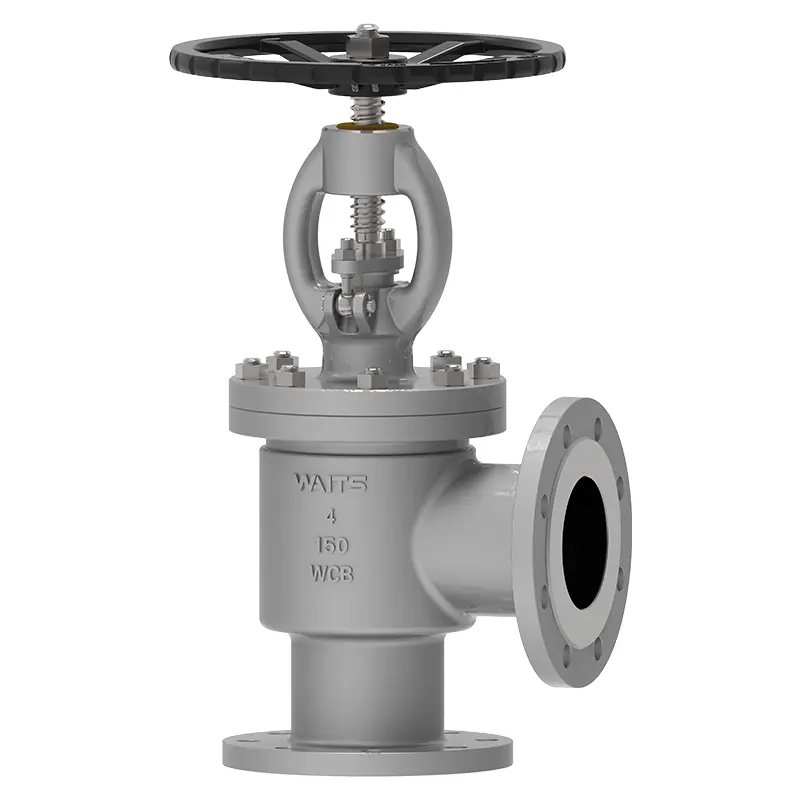

Angle Globe Valve
