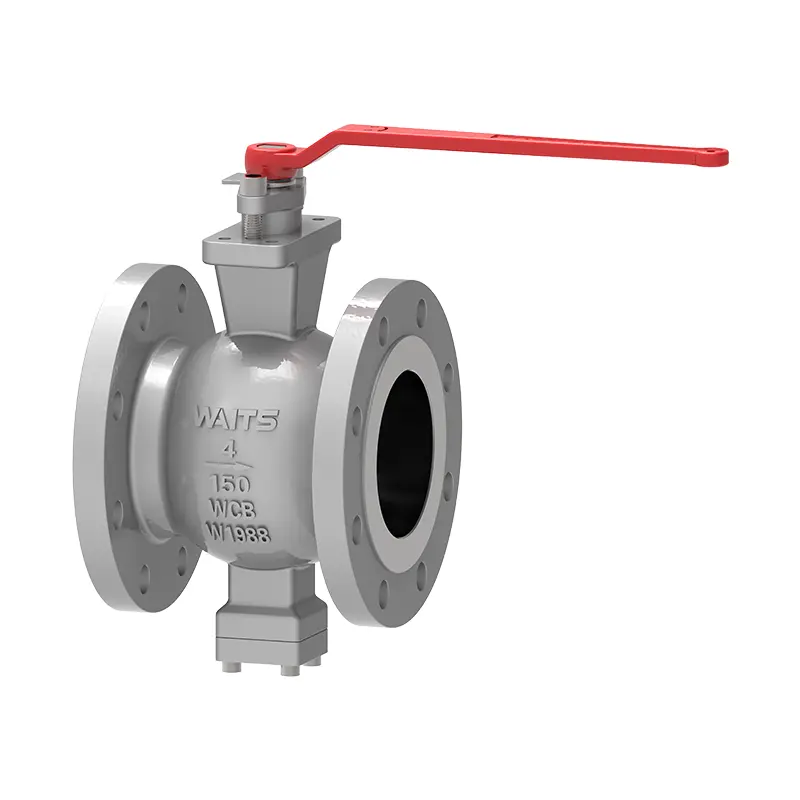

دریچه توپ V

هنگامی که به دریچه ای نیاز دارید که از نشت جلوگیری می کند که می تواند خطرات ایمنی یا آلودگی محیطی ایجاد کند ، دریچه V Valve Valve Valve V Valve برای شما مناسب است. از یک طراحی منحصر به فرد V برای دستیابی به کنترل دقیق جریان و فشار استفاده می کند. این ماده به طور گسترده در صنایع نفتی ، شیمیایی ، گاز طبیعی ، نیرو و متالورژی استفاده می شود.

ارسال استعلام

توضیحات محصول

Waits Valve ، به عنوان یک تأمین کننده دریچه عالی در چین ، شیر توپ V مخصوص طراحی را ارائه می دهد. با چرخش توپ ، زاویه V-notch تغییر می کند و باعث کاهش سطح جریان می شود و از این طریق دقیق جریان را از طریق دریچه گاز تنظیم می کند.
با یک طراحی منحصر به فرد توپ V-Notch ، لبه توپ به طور خاص پردازش و تیز است. درایو ساقه دریچه را می چرخاند و توپ V شکل را به حرکت در می آورد تا حرکت کند: هنگامی که V-notch با لوله تراز می شود ، شیر به طور کامل باز می شود و مایع به راحتی از طریق یک منطقه بزرگ کانال جریان می یابد.
هنگامی که توپ 90 درجه می چرخد ، لبه های V-notch در مقابل صندلی دریچه ، تولید نیروی برشی ، برش محیط فیبری/دانه ای ، ضمن دستیابی به یک مهر و موم صفر نشت و به طور مؤثر مسدود کردن جریان.

استانداردهای پیاده سازی-دریچه توپ
استانداردهای طراحی	API6D API608 ، ‌BS5351
استاندارد فلنج	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
پیوستگی	RF ، RTJ
پذیرش آزمون	آتش 598 EN12266
طول ساختار	API6D/ASME B16.10/EN558
رتبه بندی فشار و دما	ASME B16.34
تست آتش	API6FA API607
استاندارد نشت کم	API 622
طراحی ضد خوردگی	NACE آقای 0175

دریچه توپ
اندازه	DN15 - DN100
دامنه فشار	‌PN1.0 ～ 6.4MPA‌ ، کلاس 150 ～ 600lb‌
دامنه دما	-40 ℃～ 350
کاربرد	آب دریا ، کلرید ، فاضلاب ، اسید غلظت کم و محلول قلیایی ، دوغاب یونی کلرید و غیره
حالت محرک	انتقال هیدرولیک ، پنوماتیک ، برقی ، دستی و چرخ دنده کرم.
پوشش بدنه/دریچه	فرجوها: A105 ، A182 F304 ، F304L ، F316 ، F316L ، F51 ، F53 ، B148 ، A350 LF2 ، LF3 ، LF5 ، ریخته گری: Di A216 WCB ، CF3 ، CF8 ، CF3M ، CF8M ، 4A ، 5A ، C95800 ، LCB ، LCC ، LC2
توپ	فرجوها: A105 ، A182 F304 ، F304L ، F316 ، F316L ، F51 ، F53 ، B148 ، A350 LF2 ، LF3 ، LF5 ، مونل ،
سطح آب بندی	ptfe ، rptfe ، ppl ، metal - to - metal
ساقه	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
مهره ساقه	برنج آلیاژ مس یا فولاد ضد زنگ

توصیه هایی برای مشتریان
1. Concfirm Direction با فلش روی بدنه دریچه مطابقت دارد. خطوط لوله حسابرسی برای جلوگیری از آسیب رساندن ناخالصی ها به مهر و موم تمیز هستند.
2. برای دمای بالا یا برنامه های فشار قوی ، اتصالات را به طور مساوی به گشتاور مشخص شده محکم کنید.
هموار کار کنید از حرکات ناگهانی یا نیرومند خودداری کنید.
3. به طور منظم از صندلی و سایش مهر و موم استفاده کنید. در صورت لزوم جایگزین کنید.
4. اتصالات الکتریکی و پاکیزگی تأمین هوا را برای محرک های برقی/پنوماتیک بررسی کنید.
5. هنگامی که برای مدت طولانی بیکار هستید ، در برابر گرد و غبار و خوردگی محافظت کنید و به صورت دوره ای برای حفظ عملکرد اجرا کنید.

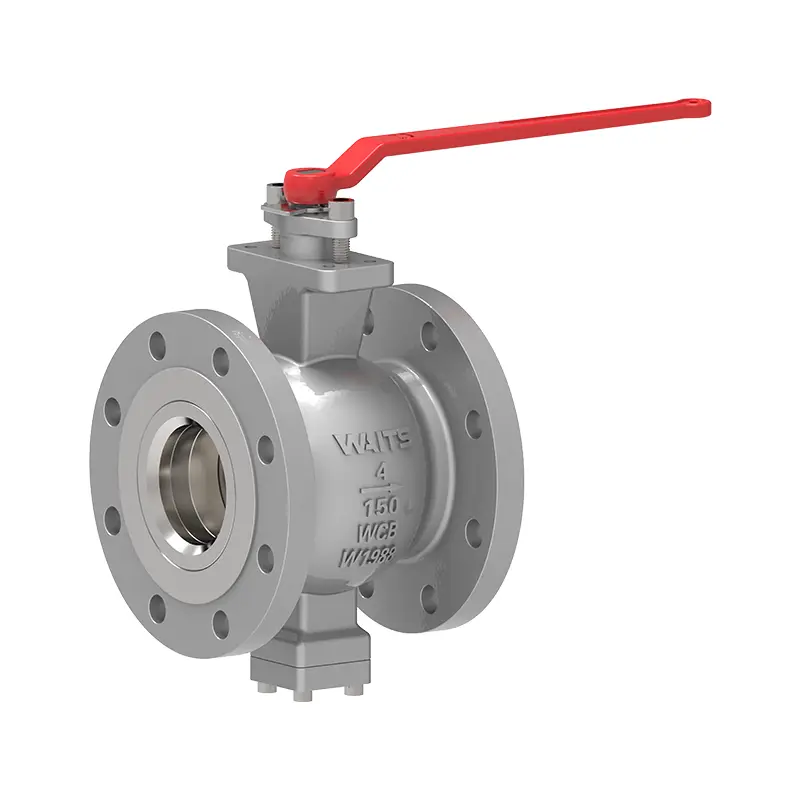

V Ball Valve
