شیر توپی ورودی بالا

Waits یک تولید کننده و تامین کننده بزرگ شیر است. خط تولید کامل آن می تواند شیرهای توپ ورودی با کیفیت بالا را تولید کند. این شیر توپی مطابق با استانداردهای API طراحی، تولید و بازرسی شده است. روش رانندگی می تواند راه حل های زیادی را در اختیار مشتریان قرار دهد. ما بیش از یک پایگاه تولید داریم و ظرفیت تحویل ما بسیار قابل اعتماد است که مشتریان جدید و قدیمی آن را عمیقا دوست دارند.

ارسال استعلام

توضیحات محصول

Top entry ball valve is mainly used in pipelines and industrial systems. On the basis of traditional full-bore ball valve, it has the advantages of online maintenance and reduced leakage. The operation method can be manual, gearbox, pneumatic, electric, gas-liquid linkage, electro-hydraulic linkage, etc.

استانداردهای پیاده سازی

Design standards	API 608، API 6D، ASME B16.34
استانداردهای فلنج	ASME B 16.5، ASME B16.47، ASME B16.25،
روش های اتصال	RF, RTJ, BW
تست و پذیرش	API598، API 6D،
طول سازه	API 6D، ASME B16.10
سطوح فشار و دما	ASME B16.34،
الزامات حفاظت در برابر آتش	API6FA API607
استانداردهای نشتی پایین	ISO 15848-1، API 622
Anti-corrosion design	NACE MR 0103، NACE MR 0175

Application

اندازه	NPS1-1/2 اینچ~ 60 اینچ DN40~DN1500
محدوده فشار	Class150 ~ 2500 PN10-PN420
محدوده دما	；-60*C ~ +260°C
محدوده برنامه	نفت، صنایع شیمیایی، متالورژی، صنایع سبک، نیروگاه ها، تامین آب ساخت و ساز شهری، شرایط کاری با دمای پایین و خطوط لوله های مسافت طولانی مانند نفت، گاز و گاز طبیعی.
حالت رانندگی	توربین، پنوماتیک، برقی
بدنه سوپاپ	آهنگری: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, ریخته گری: A216 WCB، A351 CF3، CF8، CF3M، CF8M، A995 4A، 5A، A352 LCB، LCC، LC2
توپ	Sphere： CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Valve seat support ring	حلقه پشتیبانی صندلی: CS+ENP، A182 F304، F304L، F316، F316L، F51، F53، CS+TCC، CS+Ni55
درج صندلی سوپاپ	PTFE، RPTFE، نایلون، Devlon، PEEK
میل سوپاپ	A182 F6a، F316، F51، A105+ENP، AISI 4140+ENP، 17-4PH

ویژگی های عملکرد

1. بزرگترین تفاوت بین شیر توپی ورودی بالا و شیر معمولی این است که می توان آن را به صورت آنلاین بدون جدا کردن شیر از خط لوله نگهداری کرد که این امر هزینه های تعمیر و نگهداری را کاهش می دهد و عمر مفید را طولانی می کند. ساختار انتهایی جوش داده شده را می پذیرد و روی خط لوله نصب می شود که تحت تأثیر تنش خط لوله قرار نمی گیرد و اطمینان آب بندی را تضمین می کند.
2. مهر و موم صندلی سوپاپ شامل صندلی سوپاپ، حلقه صندلی سوپاپ و سایر اجزا است. حلقه صندلی سوپاپ می تواند به طور مستقل در موقعیت محوری شناور شود. از طریق فنر پیش بارگذاری، صندلی سوپاپ را می توان در شرایط فشار صفر و فشار کم آب بندی کرد. از این طرح برای دستیابی به قابلیت بستن شیر در شرایط فشار کاری و فشار بالا استفاده می شود. در قسمت بیرونی حلقه صندلی سوپاپ، حلقه های O و حلقه های الاستیک را وارد می کنیم تا از مهر و موم بین صندلی سوپاپ و بدنه شیر اطمینان حاصل شود. هنگامی که آتش سوزی در محل استفاده از گرافیت منبسط شده رخ می دهد، عملکرد آب بندی نیز می تواند حفظ شود. 3. هنگامی که صندلی سوپاپ و مهر و موم ساقه سوپاپ به دلیل آسیب نشت می کنند، گریس آب بندی تزریق شده توسط شیر تزریق گریس می تواند اثر آب بندی اضطراری را به دست آورد. هنگامی که شیر در شرایط کار عادی قرار دارد، می توان گریس را از طریق شیر تزریق گریس تزریق کرد تا ساقه سوپاپ و سطح توپ را روان کند و باز و بسته شدن را انعطاف پذیرتر کند.
4. For valves installed underground, the valve stem of the valve can be lengthened as needed, and the size can be as required by customers. All sewage pipes, exhaust pipes and emergency grease injection devices are lengthened accordingly, and other related pipelines are close to the lengthened part of the valve. The sewage valve, vent valve and grease injection valve are connected to the ground for installation, so as to facilitate regular maintenance of the main valve.
5. میل سوپاپ بالا و پایین برای ضد الکتریسیته ساکن طبق استانداردهای API6D و ISO17292 طراحی شده است.
6. هنگامی که یک صندلی سوپاپ پیستونی در بالادست استفاده می شود و یک صندلی سوپاپ پیستونی دوگانه در پایین دست استفاده می شود، شیر دارای عملکرد مسدود کننده دوگانه است و می تواند رسانه ها را از بالادست و پایین دست به طور همزمان قطع کند. هنگامی که جرم حفظ شده در حفره دریچه به دلیل افزایش دما به طور غیر طبیعی تحت فشار قرار می گیرد، نشیمنگاه سوپاپ می تواند به طور خودکار فشار را آزاد کند (تخلیه به سمت بالادست).
7. توپ شیر توپ ورودی بالا ثابت است و سطح زمین، صیقلی و سخت شده است. برای کاهش اصطکاک و گشتاور کار، یک یاتاقان کشویی بین توپ و میل سوپاپ نصب شده است.
8. فلنج اتصال بین شیر و محرک مطابق با استانداردهای ISO 5211 است که سازگاری و تعویض آن آسان تر است.

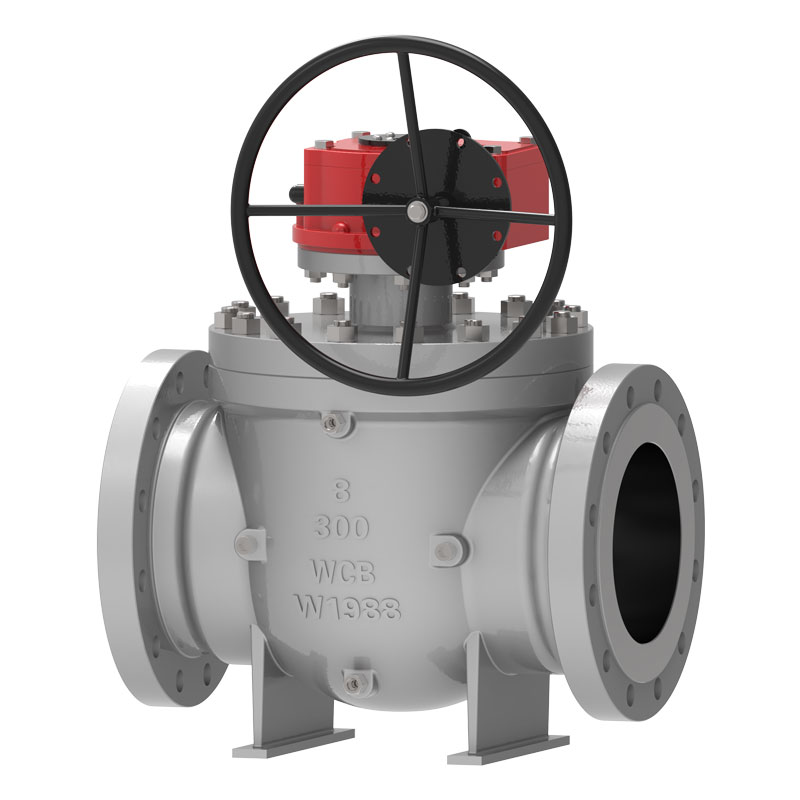

Top Entry Ball Valve
