شیر توپی شناور فلنجی

Waits به عنوان یک تامین کننده شیر توپی شناور فلنجی با کیفیت بالا، تجربه صنعتی غنی دارد و می تواند خدمات سفارشی متفاوتی را برای پاسخگویی بهتر به نیازهای شخصی صنایع و برنامه های مختلف به مشتریان ارائه دهد. ما می توانیم استانداردهایی مانند API602 / ISO17292 / BS5351 و غیره را اتخاذ کنیم و آنها را طبق استانداردها در طول فرآیند تولید و بپذیریم تا از کیفیت محصول اطمینان حاصل کنیم.

ارسال استعلام

توضیحات محصول

شیر توپی شناور فلنجی توسط ما طراحی و تولید شده است تا از عمر مفید و قابلیت اطمینان تا حد امکان اطمینان حاصل شود. این نوع محصول شیر توپی الزامات طراحی استاندارد API 608 & API 6d موسسه نفت آمریکا و استاندارد بریتانیا BS 5351 را برآورده می کند و با استاندارد ASMEB16.34 انجمن مهندسین مکانیک آمریکا مطابقت دارد.

استانداردهای پیاده سازی

استانداردهای طراحی	API 6D، API 608، ASME B16.34، ISO 17292، BS5351،
Flange standards	ASME B 16.5، ASME B16.47، ASME B16.25، ASME B16.11، BS 12627
روش های اتصال	RF，RTJ,BW
تست و پذیرش	API598 API 6D BS12569
طول سازه	SME B16.10، BS 558، BS12982، ISO 5752
سطوح فشار و دما	ASME B16.34،
الزامات حفاظت در برابر آتش	API6FA API607
استانداردهای نشتی پایین	ISO 15848-1، API 622
طراحی ضد خوردگی	NACE MR 0103، NACE MR 0175

برنامه

اندازه	NPS 1/2 اینچ ~ 10 اینچ DN15 ~ DN250
Pressure range	150LB–600LB، PN10–PN64
محدوده دما	；-29℃ ~ +200℃
محدوده برنامه	آب لوله کشی، فاضلاب، ساختمان، نفت، صنایع شیمیایی، غذا، دارو، نساجی، برق، کشتی سازی، متالورژی، سیستم انرژی و غیره.
حالت رانندگی	توربین، پنوماتیک، برقی
بدنه سوپاپ	Forgings：A105, A182 F304, F304L, F316, F316L,F51, F53, A350 LF2, LF3, LF5, Monel, ریخته گری: A216 WCB، A351 CF3، CF8، CF3M، CF8M، A995 4A، 5A، A352 LCB، LCC، LC2
توپ	کره: CS+ENP، A182 F304، F304L، F316، F316L، F51، F53، CS+TCC، CS+Ni60
Valve seat support ring	حلقه پشتیبانی صندلی: CS+ENP، A182 F304، F304L، F316، F316L، F51، F53، CS+TCC، CS+Ni55
Valve seat insert	PTFE، RPTFE، نایلون، Devlon، PEEK
میل سوپاپ	A182 F6a، F316، F51، A105+ENP، AISI 4140+ENP، 17-4PH

ویژگی های عملکرد

1. شیر توپی شناور فلنجی که توسط Waits طراحی و تولید شده است، از صندلی شیر آب بندی لبه ای شکل با عملکرد آب بندی خوب، ضریب اصطکاک کم و گشتاور عملیاتی کم استفاده می کند.
2. میل سوپاپ در پایین نصب شده است، که می تواند از پرواز آن تحت فشار جلوگیری کند. در شرایط خاص مانند آتش سوزی، می تواند تماس فلزی با بدنه دریچه ایجاد کند تا از آب بندی ساقه سوپاپ اطمینان حاصل شود.
3. It has a fireproof and anti-static design.
4. دسته می تواند وضعیت سوئیچ را نشان دهد و اتصال بین میل سوپاپ سر صاف و دسته ناهمتراز نخواهد بود.
5. سوراخ های قفل کننده در موقعیت های کاملا باز و کاملا بسته شیر وجود دارد تا از عملکرد نادرست آن جلوگیری شود.
6. از نظر اندازه و وزن نسبتاً کوچک، مناسب برای عملیات مکرر، باز و بسته شدن سریع است. نگهداری آسان؛ توسط جهت نصب محدود نمی شود. مقاومت سیال کوچک، بدون لرزش و سر و صدای کم.

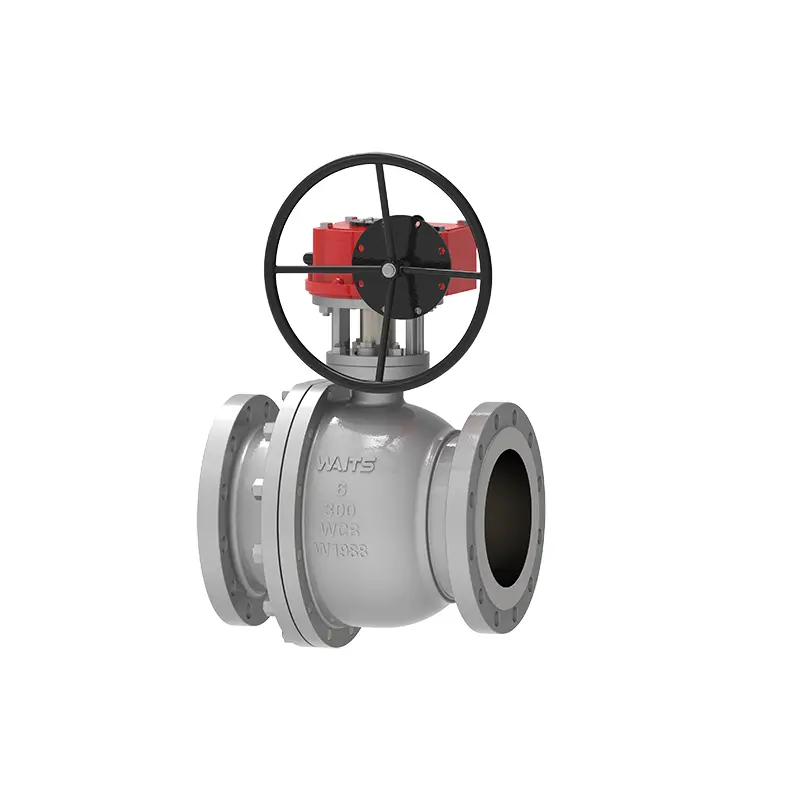

Flange Floating Ball Valve
