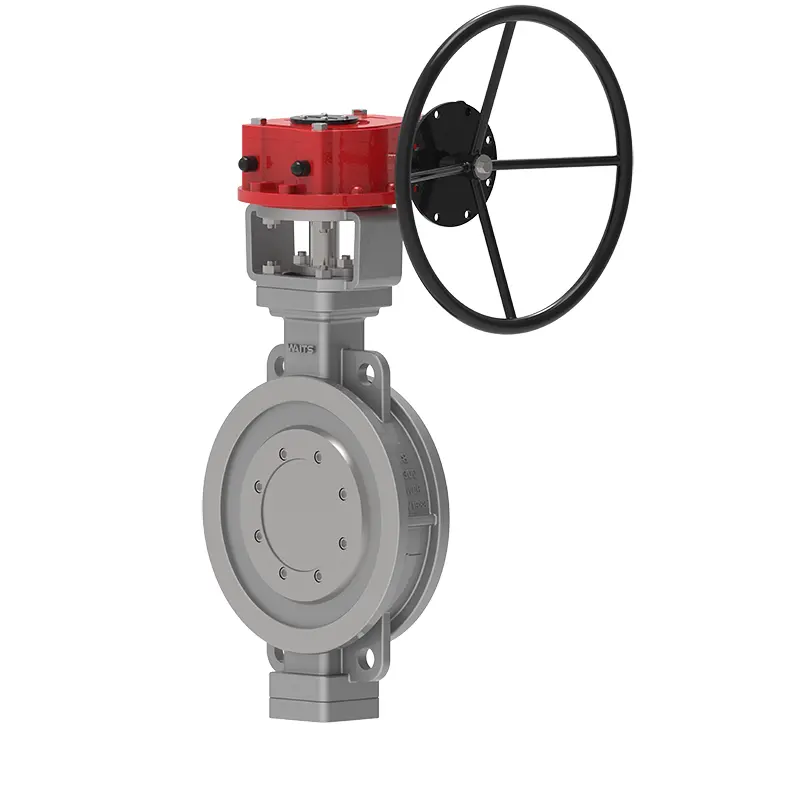

دریچه پروانه ای ویفر فلزی سه گانه سه گانه

به عنوان یک تأمین کننده دریچه حرفه ای ، Waits دارای پایه تولید خاص خود است و می تواند شیر پروانه ای ویفر فلزی خارج از مرکز را برای شما فراهم کند. ساختار آن طراحی اصل سه بعدی خارج از مرکز را اتخاذ می کند ، و صندلی دریچه یک ساختار چند لایه سازگار با مهر و موم های سخت و نرم یا یک ساختار آب بندی فلزی کامل است که تحمل خوبی نسبت به درجه حرارت و فشارهای بالاتر دارد.

ارسال استعلام

توضیحات محصول

دریچه پروانه ویفر فلزی سه گانه خارج از مرکز یک دریچه پروانه ای با صرفه جویی در مصرف انرژی است که به تازگی توسط Waits ساخته شده است. این مجموعه از بدنه دریچه ، صفحه پروانه ، حلقه آب بندی ، مکانیسم انتقال و سایر اجزای اصلی تشکیل شده است. ساختار آن ، طراحی اصلی دو بعدی یا سه بعدی طراحی اصلی ، مهر و موم الاستیک یا فناوری پردازش سازگار با مهر و موم چند سطحی سخت و نرم را اتخاذ می کند ، که باعث کاهش گشتاور دریچه پروانه در حین کار می شود و به تأثیر صرفه جویی در نیروی کار و صرفه جویی در مصرف انرژی می پردازد. در عین حال ، قابلیت اطمینان کلی دریچه پروانه را از نظر مقاومت در برابر خوردگی ، مقاومت در برابر دمای بالا و مقاومت در برابر سایش تضمین می کند.

استانداردهای اجرا

استاندارد طراحی	API 609 ، EN 593 ، GOST
استانداردهای فلنج	ASME B 16.5 ، ASME B16.47 ، در
اتصال پایان	RF ، BW ، RTJ و غیره
بازرسی و تست	API 598 ، en 12266-1 ، Gost
چهره به چهره	API 609 ، EN 558 ، ASME B16.10 ، GOST
سطح فشار و دما	ASME B16.34
استانداردهای نشت کم	ISO 15848-1 ، API 622
طراحی ضد خوردگی	NACE آقای 0103 ， NACE آقای 0175

کاربرد

اندازه	3 "-120" ، DN80-DN3000
امتیاز فشار	کلاس 150-1500 ، PN16-PN250
دمای عملیاتی	صندلی نرم: -29 ~ 200 ℃ ، صندلی فلزی: -29 ~ 600 ℃
دامنه کاربرد	آب شیر ، فاضلاب ، ساخت و ساز ، نفت ، صنایع شیمیایی ، غذا ، دارو ، نساجی ، برق ، کشتی سازی ، متالورژی ، سیستم انرژی و غیره.
عملگر	اهرم ، دنده ، برقی ، پنوماتیک و غیره
ماده بدن	فولاد کربن ، فولاد ضد زنگ ، فولاد ضد زنگ دوبلکس ، فولاد آلیاژ ، مونل ، برنز آل و غیره.
صفحه دریچه	A216 WCB ، A217 WC6 ، WC9 ، A351 CF3 ، CF8 ، CF3M ، CF8M ، A995 4A ، 5A ، A352 LCB ، LCC ، LC2 ، C95800 ، Monel ...
صندلی	13CR/SS304/SS316/+Graphites+PTFE+STL
ساقه	F6A ، F304 ، F316 ، 17-4PH ، F51 ، F53 ، Monel K500 ...
مهره ساقه	آلیاژ مس
بسته بندی	گرافیت انعطاف پذیر ، بسته بندی آزبست گرافیت ، پلی تترا فلورو اتیلن ...

ویژگی های عملکرد

1. شیر پروانه ویفر فلزی سه گانه خارج از مرکز دارای ساختار منحصر به فرد ، اندازه کوچک و وزن سبک ، عملکرد انعطاف پذیر ، صرفه جویی در نیروی کار و مناسب است.
2. مهر و موم قابل اعتماد ، می تواند استانداردهای مختلفی را رعایت کند.
3. ویژگی های جریان خوب و عملکرد قابل تنظیم ؛
4. اتخاذ اصل غیر عادی ، سطح آب بندی نزدیک به سایش صفر است که عمر سرویس شیر را طولانی می کند.
5. طیف گسترده ای از برنامه ها می تواند برای آب ، بخار ، روغن ، هوا و گاز و سایر رسانه ها استفاده شود.
6. مناسب برای خطوط لوله از درجه حرارت ، نمرات ، خوردگی و سایر شرایط کار.
7. پروانه ویفر فلزی خارج از مرکز سه گانه بدنه دریچه و صندلی دریچه دریچه اجزای متصل شده است ، و لایه سطح آب بندی صندلی سوپاپ با مواد آلیاژ مقاوم در برابر گرما و مقاوم در برابر خوردگی جوش داده می شود.
8. سه محور: خط مرکزی شافت از خط مرکزی سطح آب بندی منحرف می شود ، خط مرکزی شافت کمی از خط مرکزی خط لوله منحرف می شود ، و خط مرکزی سطح آب بندی بدنه دریچه (مخروط مورب) زاویه ای از خط مرکزی خط لوله را تشکیل می دهد.
9. حلقه مهر و موم چند لایه در صفحه دریچه ثابت است ، که مزایای مقاومت در برابر دمای بالا ، عملکرد آسان ، بدون اصطکاک هنگام باز و بسته شدن را دارد و آب بندی جبران می شود زیرا گشتاور مکانیسم انتقال در هنگام بسته شدن افزایش می یابد و این باعث بهبود عملکرد آب بندی شیر آب پروانه می شود و عمر سرویس را طولانی می کند.
10. حلقه آب بندی چند لایه ورق های فلزی نرم و سخت را که دارای مزایای دوگانه آب بندی سخت و نرم است ، اتخاذ می کند و بدون در نظر گرفتن شرایط دمای پایین و زیاد ، عملکرد آب بندی نشت صفر دارد.
