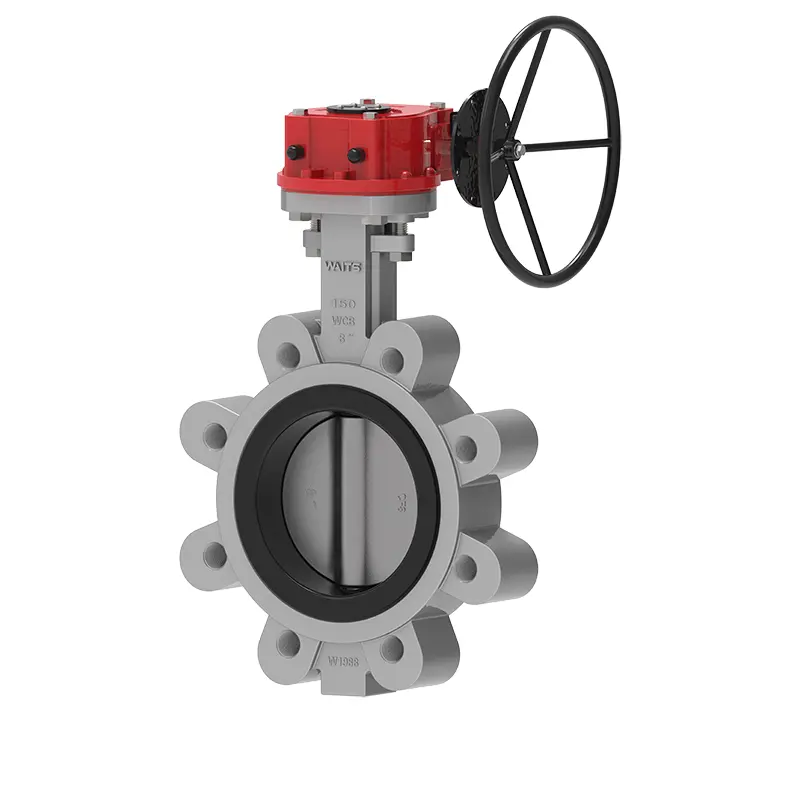

دریچه پروانه ای ویفر ویفر نشسته نرم

شیر پروانه ای Wafer Wafer Soft Smated یکی از محصولاتی است که Waits می تواند به مشتریان در سراسر جهان ارائه دهد. صندلی دریچه لاستیکی آن از لاستیک با کیفیت بالا و با دقت توسط متخصصان ما انتخاب شده است و با اطمینان می توان در خطوط لوله غذایی استفاده کرد. ما نه تنها قیمت های عالی ، بلکه کیفیت قابل اعتماد و همچنین خدمات تهیه و خدمات پس از فروش را نیز داریم.

ارسال استعلام

توضیحات محصول

به عنوان یک تولید کننده حرفه ای دریچه ، Waits با تجربه است و با زمان ها همگام است. دریچه پروانه ای Wafer Lug Wafer که توسط ما طراحی شده است ، دارای نقاط طراحی اصلی زیر است:
1. لاستیک دریچه ارتجاعی بالا: محتوای لاستیکی صندلی دریچه EPDM 50 ٪ است. ما به کیفیت اهمیت زیادی می دهیم. شیر برای بیش از 10،000 بار از باز و بسته شدن شبیه سازی شده است تا از نشت اطمینان حاصل شود.
خصوصیات مرجع صندلی دریچه به شرح زیر است: ساحل یک سختی/درجه 72 72 ، 200 ٪ استرس کششی/MPA≥6 ، قدرت کششی MPA≥15 ، براق شدن/٪ 350 ، تغییر شکل دائمی در شکستن/٪ 10 ، 20 سالگی kn.m-str35 ، نرخ/70).
در همین زمان ، این صندلی دریچه ای گسترده با قطر حدود 20 میلی متر دارای سطح تماس وسیع تری با فلنج خط لوله نسبت به صندلی دریچه باریک است و عملکرد آب بندی نصب بهتری دارد.
2. صفحه پروانه و شافت شیر بدون پین وصل شده اند تا از نشت و خوردگی ناشی از نصب پین جلوگیری شود. علاوه بر این ، شافت دریچه به راحتی از بین می رود ، که باعث تعویض صندلی دریچه می شود و باعث کاهش هزینه و دشواری نگهداری و جایگزینی می شود.
3 بدنه دریچه مجهز به دستگاه ضد پرواز است که ایمن تر است.

استانداردهای اجرا

استاندارد طراحی	API 609 ، EN593 ، BS 5155 ، GOST
استاندارد پایان	ANSI B16.1 Cl. 125lb و B16.5 Cl. 150 لیتر از 2501 pn6/pn10/pn16/، EN 1092 PN6 ، PN10 و PN16 AS 2129 جدول D و E BS 10 جدول D و E MSS SP44 Cl. 150 لیتر Awwa C207 150LB ISO 2531 PN6 ، PN10 و PN16 ISO 7005 PN6 ، PN10 و PN16
بازرسی و تست	API 598 ، ISO 5208 ، EN 12266-1 ، GOST
چهره به چهره	API 609 ، EN 558 ، ISO 5752 ، MSS SP 67 ، DIN 3202
فلنج بالا	ISO 5211

کاربرد

دمای عملیاتی	-45 ℃ ~ 150 ℃
اندازه	2 "-80" ، DN50-DN2000
فشار کار / CWP	16bar 10bar
پوسته	24bar 15bar
مهر	18bar 10bar
تست هوا	6bar 6bar
محیط عملیاتی	پردازش شیمیایی سیستم Ballast و Bilge گیاهان نمک زدایی ، دکل های حفاری ، آب آشامیدنی پودر خشک ، غذا و نوشیدنی ، گیاهان گاز صنعت معدن HAVC ، صنعت کاغذ ، کار ماسه ای ، آب دریا ، صنعت قند ترمو فنی تصفیه آب فاضلاب
عملگر	اهرم ، دنده ، برقی ، پنوماتیک و غیره
ماده بدن	چدن ، آهن انعطاف پذیر ، فولاد کربن ، استیل ضد زنگ ، آل برنز و غیره
دیسک	فولاد کربن چدن چدن استیل ضدزنگ آل برنز
ساقه	2CR13 F304 F316 F51 F53 Monel K500
جایگاه	Buna NBR EPDM Viton Ptfe HEPDM Neoprene Hypalon لاستیک طبیعی

ویژگی های عملکرد

1. شیر پروانه ای ویفر نرم و نشسته از نظر اندازه کوچک ، وزن کم وزن ، نصب آسان و جدا کردن و نگهداری آن آسان است.
2. ساختار ساده و جمع و جور است ، با باز شدن و بسته شدن عملیاتی 90.
3. گشتاور در حین کار کوچک است ، که صرفه جویی در نیروی کار و نور است.
4. نشت آزمایش گاز صفر است و آب بندی کاملاً تضمین شده است.
5. مواد مؤلفه های مختلف را می توان در رسانه های مختلف انتخاب و اعمال کرد.
6. ویژگی های جریان تمایل به خطی دارند و عملکرد تنظیم خوب است.
7. در آزمون افتتاح و بسته شدن ، می تواند ده ها هزار بار مقاومت کند ، که عمر طولانی مدت را اثبات می کند.
8. می توان از آن به عنوان دریچه انتهایی استفاده کرد.

Soft Seated Wafer Lug Butterfly Valve
