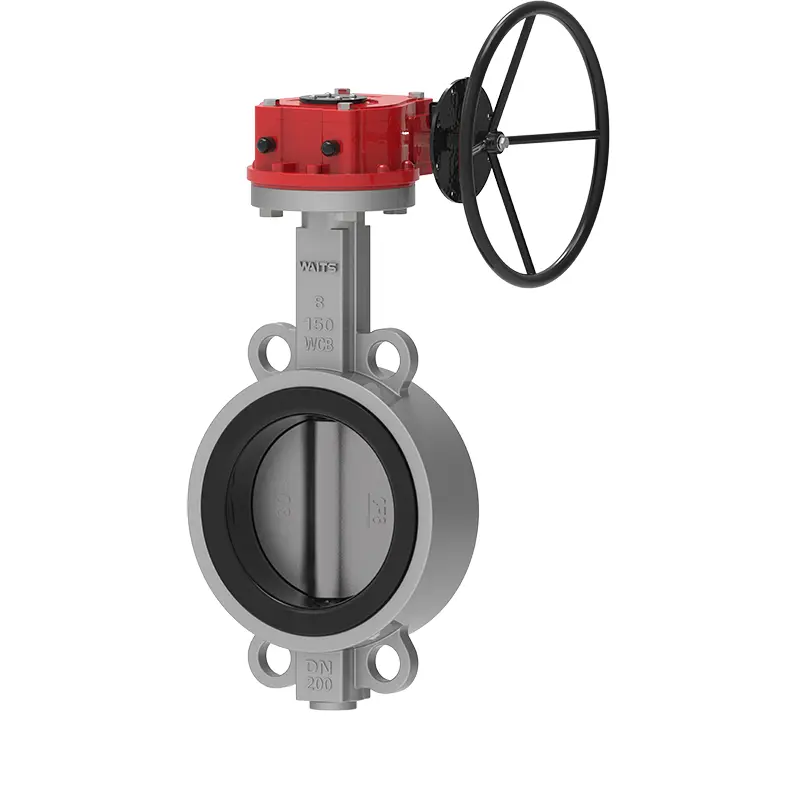

دریچه پروانه ویفر نشسته نرم

Waits یک تولید کننده و تأمین کننده شیر بزرگ است که می تواند دریچه پروانه ویفر نشسته نرم را برای شما فراهم کند. این دریچه از صندلی سوپاپ لاستیکی ، ترجیحاً لاستیک با کیفیت بالا طبیعی استفاده می کند که می تواند به صدور گواهینامه درجه غذا برسد. این کارخانه در کارخانه منبع شیر نیوزیلند و کارخانه آب نمک زدایی اسرائیل کاربرد بسیار خوبی دارد.

ارسال استعلام

توضیحات محصول

دریچه پروانه ویفر سوخت ویتس دارای طرح های زیر در طول طراحی و تولید است و از نظر عملکرد بهبود یافته است:
لاستیک صندلی دریچه الاستیک 1 بلند
محتوای لاستیکی صندلی دریچه EPDM 50 ٪ است و بیش از 10،000 بار در تست های باز و بسته شدن شبیه سازی بدون نشت آزمایش شده است.
SHORE A سختی/درجه 72 ± 3،200 ٪ استرس کششی/MPA≥6 ، مقاومت کششی MPA≥15 ، کشیدگی در Break/٪ 350 ، تغییر شکل دائمی در Break/٪ 10 ، 10 ، kn.m-kn.m-in.
در مقایسه با صندلی دریچه لبه باریک ، صندلی دریچه وسیع دارای سطح تماس گسترده تری با فلنج خط لوله ، با قطر حدود 20 میلی متر و عملکرد آب بندی نصب بهتر است.
2-صفحه پروانه و شافت دریچه بدون پین به هم وصل شده اند که می تواند به طور کامل از نشت و خوردگی ناشی از نصب پین جلوگیری کند. شافت دریچه به راحتی از بین می رود که برای تعویض صندلی دریچه مناسب است.
بدنه دریچه 3 مجهز به دستگاه ضد پرواز است که استفاده از آن در خط لوله بهتر و ایمن تر است.

استانداردهای اجرا

استاندارد طراحی	API 609 ، EN 593 ، BS5155 ، Gost
استاندارد پایان	استانداردهای اجرای ANSI B16.1 Cl. 125lb و B16.5 Cl. 150 لیتر از 2501 pn6/pn10/pn16/، EN 1092 PN6 ، PN10 و PN16 AS 2129 جدول D و E BS 10 جدول D و E MSS SP44 Cl. 150 لیتر Awwa C207 150LB ISO 2531 PN6 ، PN10 و PN16 ISO 7005 PN6 ، PN10 و PN16
بازرسی و تست	API 598 ، ISO 5208 ، EN 12266-1 ، GOST
چهره به چهره	API 609 ، EN 558 ، ISO 5752 ، MSS SP 67 ، DIN 3202
فلنج بالا	ISO 5211

کاربرد

دمای عملیاتی	-45 ℃ ~ 150 ℃
اندازه	2 "-80" ، DN50-DN2000
فشار کار / CWP	16bar 10bar
پوسته	24bar 15bar
مهر	18bar 10bar
تست هوا	6bar 6bar
محیط عملیاتی	پردازش شیمیایی سیستم Ballast و Bilge گیاهان نمک زدایی ، دکل های حفاری ، آب آشامیدنی پودر خشک ، غذا و نوشیدنی ، گیاهان گاز صنعت معدن HAVC ، صنعت کاغذ ، کار ماسه ای ، آب دریا ، صنعت قند ترمو فنی تصفیه آب فاضلاب
عملگر	اهرم ، دنده ، برقی ، پنوماتیک و غیره
ماده بدن	چدن ، آهن انعطاف پذیر ، فولاد کربن ، استیل ضد زنگ ، آل برنز و غیره
دیسک	فولاد کربن چدن چدن استیل ضدزنگ آل برنز
ساقه	2CR13 F304 F316 F51 F53 Monel K500
جایگاه	Buna NBR EPDM Viton Ptfe HEPDM Neoprene Hypalon لاستیک طبیعی

ویژگی های عملکرد

1. شیر پروانه ویفر نشسته نرم از نظر اندازه ، وزن کم وزن ، جدا کردن و ترمیم آسان است.
2. ساختار ساده و جمع و جور است ، با باز شدن و بسته شدن عملیاتی 90.
3. گشتاور کار کوچک ، صرفه جویی در نیروی کار و سبک است.
4. از نظر عملکرد آب بندی ، نشت آزمایش گاز صفر است که بسیار تضمین شده است.
5. مواد مؤلفه های مختلف را می توان در رسانه های مختلف انتخاب و اعمال کرد.
6. ویژگی های جریان تمایل به خطی دارند و عملکرد تنظیم خوب است.
7. تعداد تست های افتتاح و بسته شدن می تواند به ده ها هزار بار برسد و عمر خدمات طولانی است.
