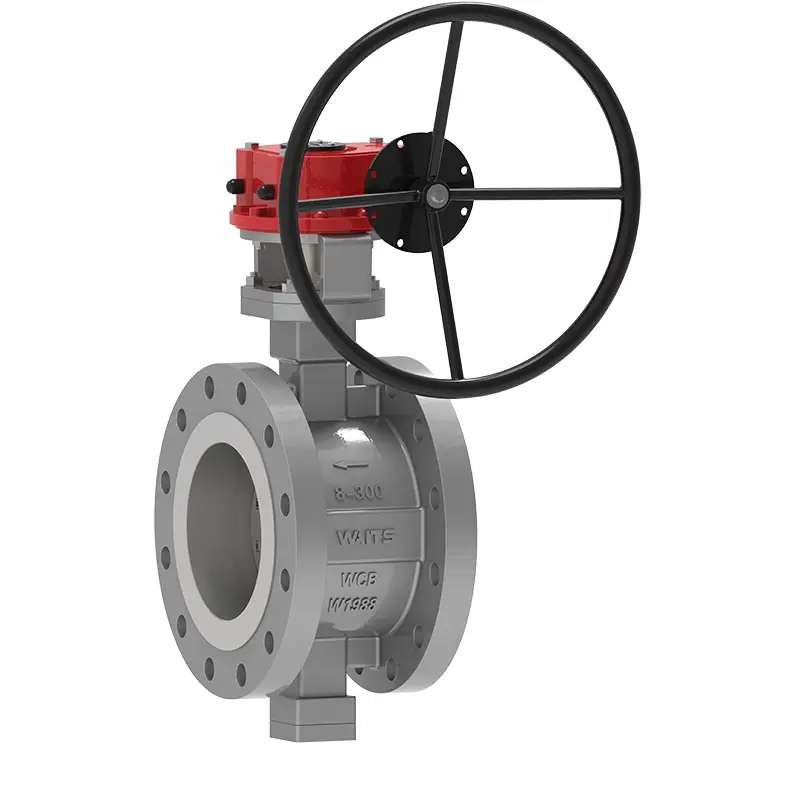

دریچه پروانه فلنج فلزی سه گانه سه گانه

دریچه پروانه فلنج فلنج نشسته سه گانه ، دریچه ای است که توسط Waits تولید می شود و تهیه می شود. این می تواند با محیط های درجه حرارت و فشار بالاتر سازگار شود. این ساختار با اصل سه بعدی خارج از مرکز طراحی شده است. این ماده به ویژه مورد علاقه متالورژی ، فولاد ، برق ، نفت ، صنایع شیمیایی ، گرمایش ، گاز و آب و پروژه های زهکشی در آسیای میانه است.

ارسال استعلام

توضیحات محصول

دریچه پروانه فلنج فلزی سه گانه فلزی سه گانه یک شیر پروانه با صرفه جویی در مصرف انرژی است که با دقت توسط تیم حرفه ای Waits طراحی شده و توسط تجهیزات تولید دقیق و کامل تولید می شود.
این دریچه از اجزای اصلی مانند بدنه دریچه ، صفحه پروانه ، حلقه آب بندی ، مکانیسم انتقال و غیره تشکیل شده است. این طراحی اصل دو بعدی یا سه بعدی را به تصویب می رساند و به طور فعال از فناوری پردازش جدید مانند آب بندی الاستیک یا پژمردگی چند لایه سخت و نرم استفاده می کند.
هنگامی که شیر پروانه در حال کار است ، گشتاور کوچک است و عملکرد کلی دارای مقاومت در برابر خوردگی قابل اعتماد ، مقاومت در برابر دمای بالا و مقاومت در برابر سایش است. این یک محصول شیر کارآمد و راحت است.

استانداردهای اجرا

استاندارد طراحی	API 609 ، EN 593 ، GOST
استانداردهای فلنج	ASME B 16.5 ، ASME B16.47 ، در
اتصال پایان	RF ، BW ، RTJ و غیره
بازرسی و تست	API 598 ، en 12266-1 ، Gost
چهره به چهره	API 609 ، EN 558 ، ASME B16.10 ، GOST
سطح فشار و دما	ASME B16.34
استانداردهای نشت کم	ISO 15848-1 ، API 622
طراحی ضد خوردگی	NACE آقای 0103 ، NACE آقای 0175

کاربرد

اندازه	3 "-120" ، DN80-DN3000
امتیاز فشار	کلاس 150-1500 ، PN16-PN250
دمای عملیاتی	صندلی نرم: -29 ~ 200 ℃ ، صندلی فلزی: -29 ~ 600 ℃
دامنه کاربرد	آب شیر ، فاضلاب ، ساخت و ساز ، نفت ، صنایع شیمیایی ، غذا ، دارو ، نساجی ، برق ، کشتی سازی ، متالورژی ، سیستم انرژی و غیره.
عملگر	اهرم ، دنده ، برقی ، پنوماتیک و غیره
ماده بدن	فولاد کربن ، فولاد ضد زنگ ، فولاد ضد زنگ دوبلکس ، فولاد آلیاژ ، مونل ، برنز آل و غیره.
صفحه دریچه	A216 WCB ، A217 WC6 ، WC9 ، A351 CF3 ، CF8 ، CF3M ، CF8M ، A995 4A ، 5A ، A352 LCB ، LCC ، LC2 ، C95800 ، Monel ...
صندلی	13CR/SS304/SS316/+Graphites+PTFE+STL
ساقه	F6A ، F304 ، F316 ، 17-4PH ، F51 ، F53 ، Monel K500 ...
مهره ساقه	آلیاژ مس
بسته بندی	گرافیت انعطاف پذیر ، بسته بندی آزبست گرافیت ، پلی تترا فلورو اتیلن ...

ویژگی های عملکرد

1. طراحی ساختاری منحصر به فرد ، کوچک و سبک ، انعطاف پذیر و صرفه جویی در نیروی کار.
2. عملکرد آب بندی خوب ، و کاملاً مطابق با استانداردهای مختلف.
3. ویژگی های جریان خوب ، با عملکرد تنظیم ؛
4. استفاده از اصل خارج از مرکز باعث می شود سطح آب بندی تقریباً صفر سایش باشد و فرکانس نگهداری و جایگزینی را کاهش می دهد.
5. طیف گسترده ای از برنامه ها می تواند برای رسانه های مختلف از جمله آب ، بخار ، روغن ، هوا و گاز استفاده شود.
6. مناسب برای خطوط لوله در شرایط مختلف کاری مانند درجه حرارت مختلف ، نمرات ، خوردگی و غیره ، با عملکرد قدرتمند.
7. بدنه دریچه و صندلی دریچه ای از شیر پروانه فلنج فلزی سه گانه فلزی سه گانه اجزای متصل به آن است و لایه سطح آب بندی صندلی دریچه از مواد آلیاژ مقاوم در برابر گرما و مقاوم در برابر خوردگی ساخته شده است.
8. سه مرکز انحراف خط مرکز شافت از خط مرکز آب بندی ، انحراف جزئی از خط مرکز شافت از خط مرکز خط لوله و سطح مرکز آب بندی بدنه دریچه (مخروط مورب) و خط مرکز خط لوله زاویه ای از موقعیت زاویه ای تشکیل شده است.
9. حلقه آب بندی چند لایه روی صفحه دریچه ثابت است ، در برابر درجه حرارت بالا مقاوم است و هنگام باز و بسته شدن هیچ اصطکاک ندارد. هنگام بسته شدن ، با افزایش گشتاور مکانیسم انتقال ، مهر و موم جبران می شود. استفاده از ورق های فلزی لمینت نرم و سخت ، مزیت دوگانه عدم تأثیر آن بر آب بندی به دلیل تغییر در دما و محیط دارد.
