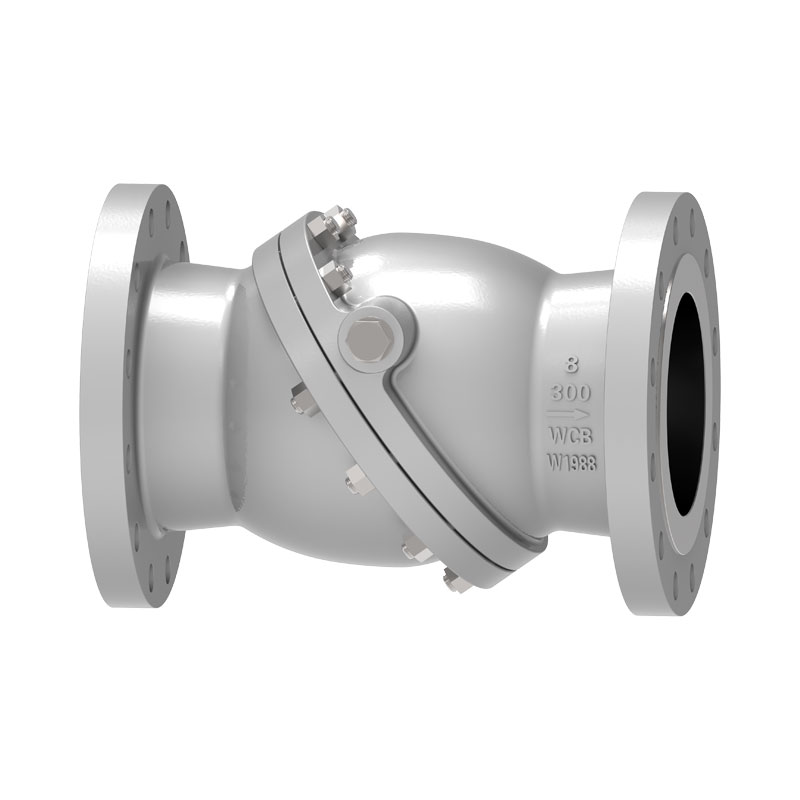

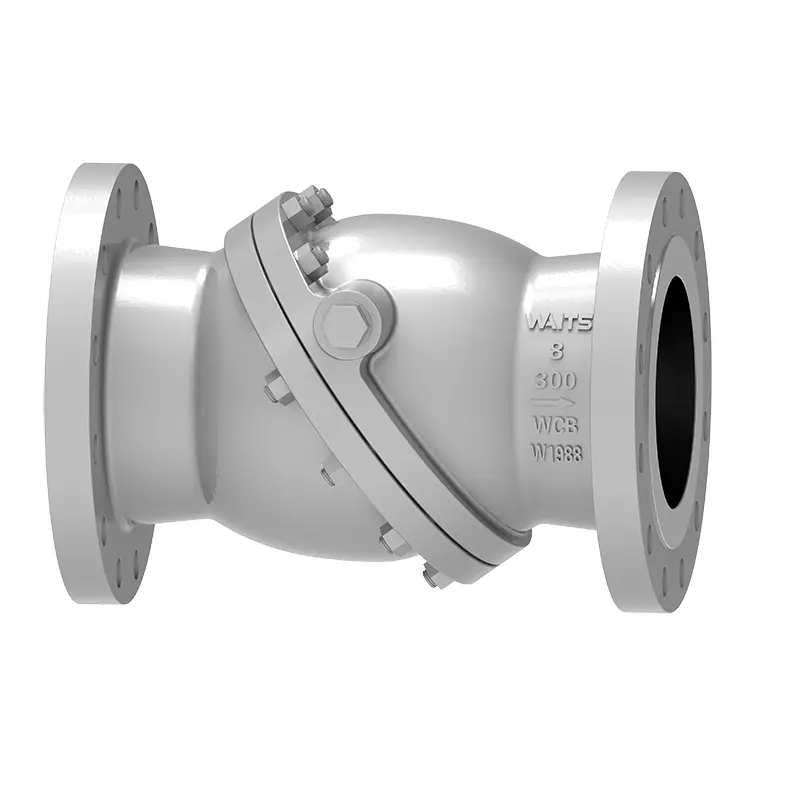

شیر چک دیسک کج شده

شیر چک دیسکی کج شده محصولی با کیفیت و بادوام Waits Valve می باشد. به عنوان یک تولید کننده حرفه ای دریچه، فناوری و تجهیزات تولید ما با سطح پیشرفته صنعت در زمان واقعی هماهنگ است. پس از به روز رسانی و بازرسی کامل، محصول می تواند به سرعت بسته شود و دیسک سوپاپ می تواند به سرعت به موقعیت صندلی سوپاپ برسد و پدیده ضربه را به حداقل برساند.

ارسال استعلام

توضیحات محصول

شیر چک دیسکی کج شده یک شیر چک بدون ضربه است. مزیت اصلی آن غلبه بر ضربه و چکش آب ناشی از چرخاندن سوپاپ چک و بالابر برگشت و درک عملکرد بدون ضربه است.

استانداردهای پیاده سازی

استانداردهای طراحی	BS1868، API6D، API594
استانداردهای فلنج	ASME B16.5، ASME B16.25،
روش های اتصال	RF.RTJ.BW
تست و پذیرش	API598، API 6D
طول سازه	API6D/ASME B16.10،
سطوح فشار و دما	ASME B16.34،
طراحی ضد خوردگی	NACE MR 0103، NACE MR 0175.ISO15156

برنامه

اندازه	NPS 2 اینچ ~ NPS 36 اینچ DN50 ~ DN900
محدوده فشار	CL150 ~CL600 PN10~ PN100
محدوده دما	؛-29°C~+545°C
محدوده برنامه	برای محیط های مختلف مانند آب، روغن بخار، اسید نیتریک، اسید استیک، محیط های اکسید کننده قوی و غیره مناسب است.
بدنه سوپاپ	آهنگری: A105، A182 F304، F304L، F316، F316L، F51، F53، B148، A350 LF2، LF3، LF5، ریخته گری: A216 WCB، CF3، CF8، CF3M، CF8M، 4A، 5A، C95800، LCB، LCC، LC2
صفحه سوپاپ	آهنگری: A105، A182 F304، F304L، F316، F316L، F51، F53، B148، A350 LF2، LF3، LF5، مونل، ریخته گری: A216 WCB، CF3، CF8، CF3M، CF8M، 4A، 5A، C95800، LCB، LCC، LC2
صندلی سوپاپ	جنس بدنه، 13CR، فولاد ضد زنگ 304/316، مونل، کاربید سیمانی، آلیاژ 20، آلیاژ مس و غیره.
میل سوپاپ	A182 F6a، 17-4PH، F304 F316، F51، ...

ویژگی های عملکرد

شیر چک دیسکی کج شده از دیسک‌های غیرعادی دوگانه در طراحی و ساخت استفاده می‌کند و نشیمنگاه سوپاپ یک نشیمن سوپاپ فلزی کمی الاستیک است که می‌تواند عملکرد آب‌بندی شیر را در حین کار تضمین کند. دیسک پروانه به باز شدن سریع کمک می کند و دوام قوی دارد، به طور موثر عمر سرویس را افزایش می دهد، هزینه های تعمیر و نگهداری و تعویض را کاهش می دهد و دارای مقاومت جریان کم و عملکرد عالی است.
