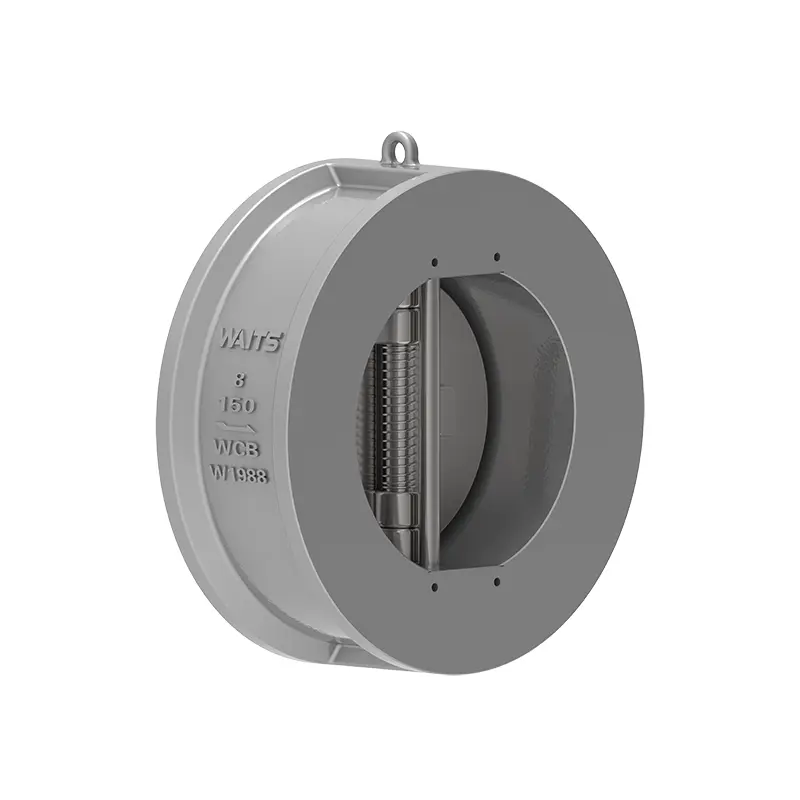

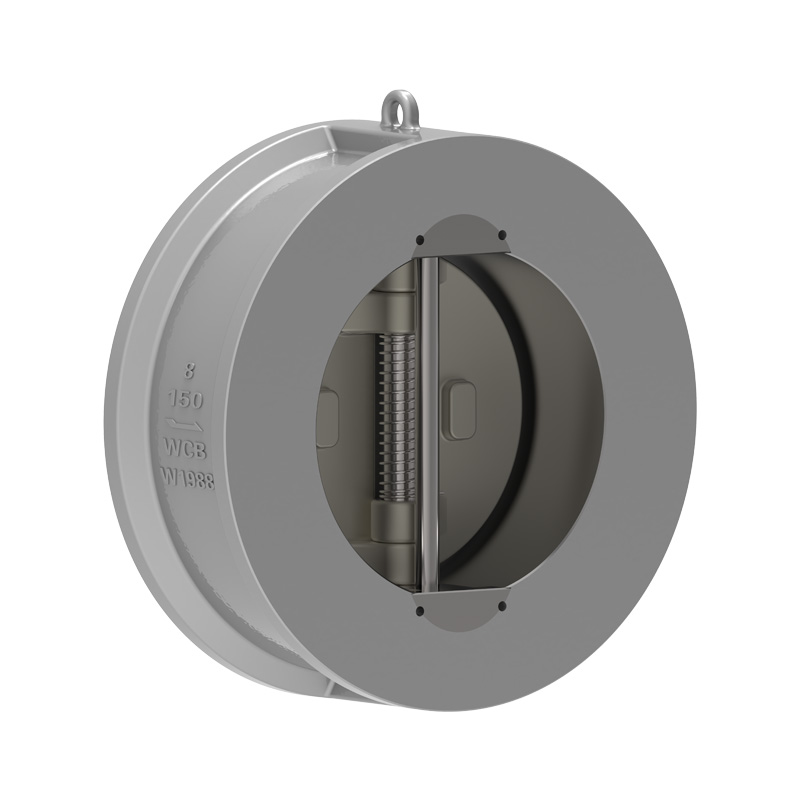

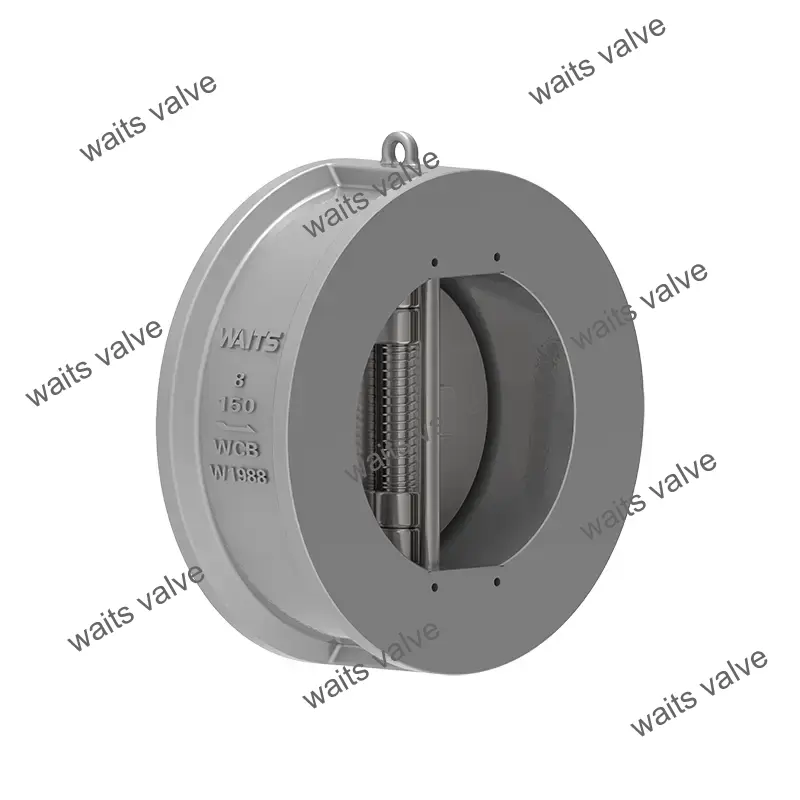

شیر چک دو صفحه ای Soft Seal

صفحه پروانه ای شیر چک دو صفحه ای دولایه مهر و موم نرم دو نیم دایره است که یک دیسک فنری بر روی یک پین عمودی مرکزی آویزان شده است.
هنگامی که شیر باز می شود، نیروی ترکیبی سیال در مرکز سطح آب بندی دیسک قرار می گیرد و نقطه اثر نیروی تکیه گاه فنر که به عنوان واکنش عمل می کند در مرکز سطح دیسک قرار می گیرد، به طوری که ابتدا ریشه دیسک باز می شود. این امر از سایش سطح آب بندی که هنگام باز شدن دیسک در شیر معمولی قدیمی رخ می دهد، جلوگیری می کند و دوام آب بندی شیر را افزایش می دهد.
هنگامی که سرعت جریان کاهش می یابد، تحت اثر نیروی واکنش فنر پیچشی، دیسک به تدریج به صندلی سوپاپ نزدیک می شود و وارد مرحله بسته شدن آهسته شیر می شود. هنگامی که سیال به عقب برمی گردد، نیروی آن بر روی دیسک و نیروی واکنش فنر پیچشی با هم کار می کنند و بسته شدن دیسک به همان نسبت افزایش می یابد و وارد مرحله بسته شدن سریع می شود. هدف از این طراحی کاهش پدیده چکش آب، کاهش آسیب چکش آبی و افزایش بهتر عمر مفید است. هنگام بسته شدن، نقطه نیروی فنر باعث می شود که ابتدا قسمت بالای دیسک بسته شود و از گاز گرفتن ریشه جلوگیری می کند و دوام سطح آب بندی دریچه را بهبود می بخشد.

استانداردهای پیاده سازی

برنامه

ویژگی های عملکرد

1. اجزای شیر چک دو صفحه ای سافت سیل شامل بدنه سوپاپ، دیسک سوپاپ، شفت سوپاپ، فنر و سایر قطعات می باشد که از نوع گیره ای به هم متصل شده و ساختار فشرده ای دارند.
2. صفحه پروانه ای سوپاپ از دو نیم دایره ساخته شده و توسط یک فنر مجبور به بازگشت می شود. سطح آب بندی می تواند از مواد مقاوم در برابر سایش روی بدنه ساخته شود یا با لاستیک روکش شده باشد. دارای طیف گسترده ای از کاربردها و آب بندی قابل اعتماد است.
3. دیسک سوپاپ دارای یک بسته شدن کوتاه است و دارای فنر است، با عملکرد حساس و سرعت بسته شدن سریع، که چکش آب را به طور قابل توجهی کاهش می دهد.
4. از آنجایی که شیر چک دو صفحه ای نرم سیل دارای ساختار فشرده، اندازه کوچک، وزن سبک و نصب آسان است، برای استفاده در شرایطی که فضای نصب محدود است مناسب است. می توان از آن در لوله های افقی یا عمودی استفاده کرد.
5. قابل استفاده برای آب، روغن بخار، اسید نیتریک، اسید استیک، رسانه های اکسید کننده قوی و رسانه های دیگر.
