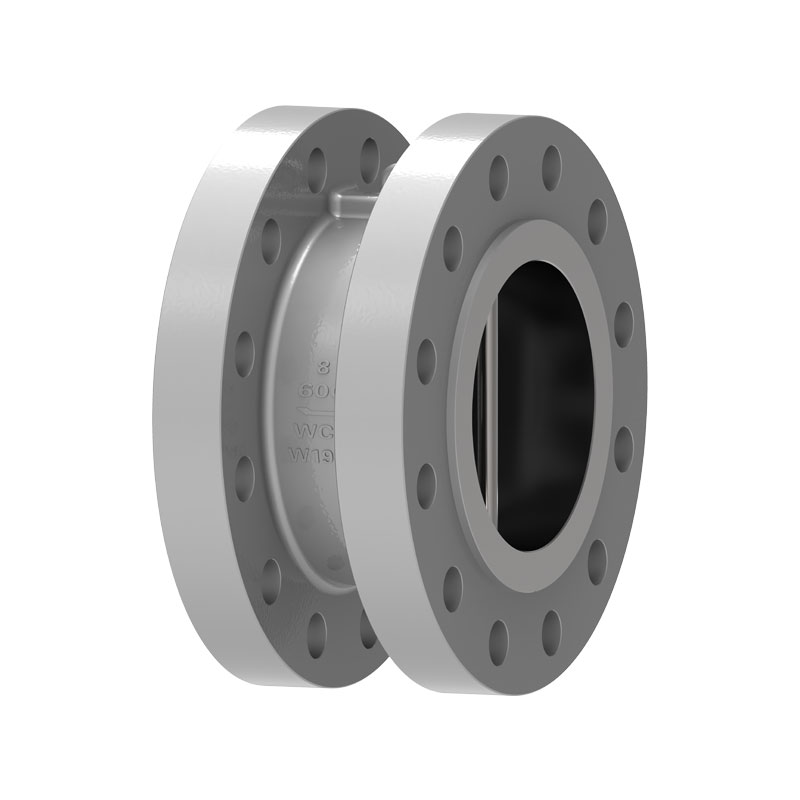

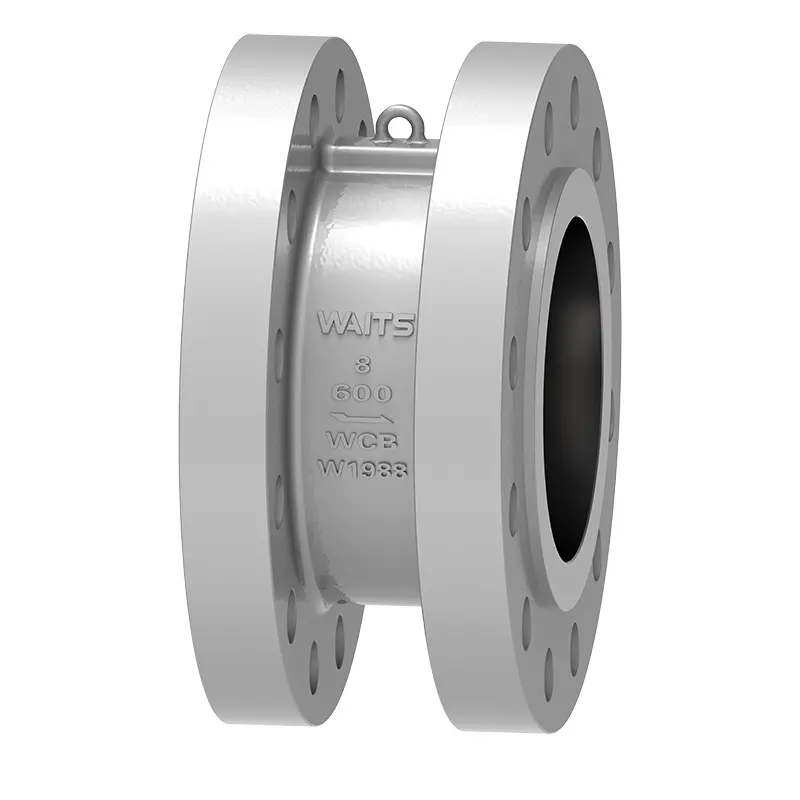

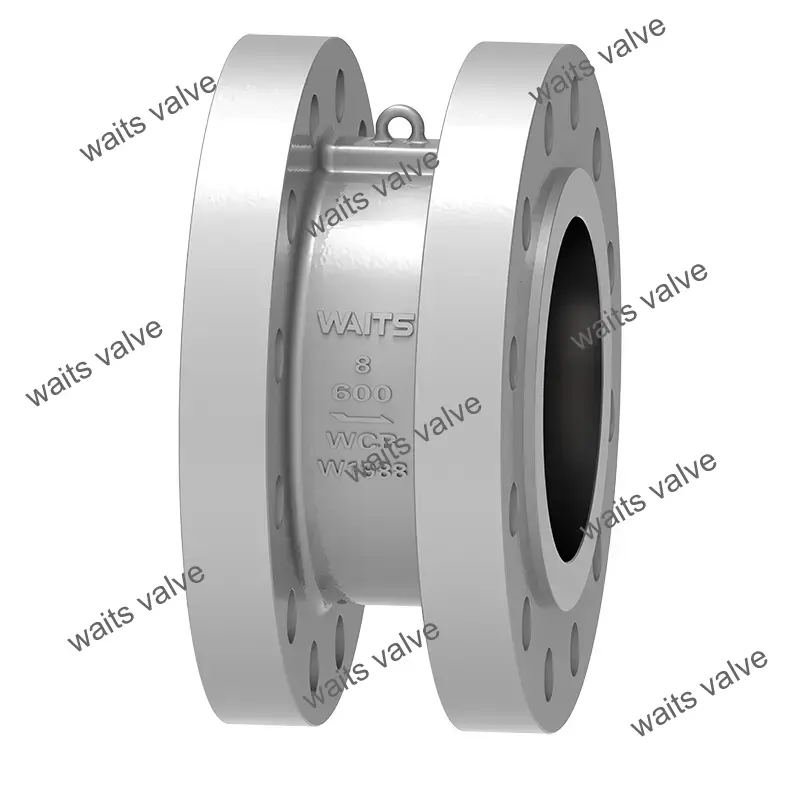

شیر چک دو صفحه ای

Waits به عنوان یک تولید کننده حرفه ای شیر، می تواند از تولید شیرهای بازرسی دو صفحه ای سفارشی برای پاسخگویی بهتر به نیازهای مشتریان مختلف پشتیبانی کند. این شیر چک از نظر آب بندی می تواند به اشکال مختلفی از جمله لاستیکی، PTFE و بدنه باشد. سفارشی سازی می تواند استانداردهای مختلفی مانند API/DIN/JIS را با توجه به نیاز مشتری برآورده کند.

ارسال استعلام

توضیحات محصول

صفحه پروانه ای شیر چک دو صفحه ای دو نیم دایره است و دیسک شیر فنری روی پین عمودی مرکزی آویزان است. هنگامی که دریچه باز می شود، نیروی ترکیبی سیال در مرکز سطح آب بندی دیسک سوپاپ و نقطه عمل نیروی تکیه گاه فنر در مرکز سطح دیسک شیر قرار می گیرد، به طوری که ریشه شیر دیسک ابتدا باز می شود، در نتیجه از سایش سطح آب بندی که هنگام باز شدن دیسک دریچه شیر معمولی قدیمی رخ می دهد جلوگیری می کند و به طور موثر دوام را بهبود می بخشد.
هنگامی که سرعت جریان کاهش می یابد، تحت اثر نیروی واکنش فنر پیچشی، دیسک سوپاپ به تدریج به صندلی سوپاپ نزدیک می شود و شیر چک صفحه دوگانه وارد مرحله بسته شدن آهسته می شود. هنگامی که سیال به عقب برمی گردد، عمل ترکیبی نیروی دیسک سوپاپ و نیروی واکنش فنر پیچشی بسته شدن دیسک سوپاپ را بر این اساس افزایش می دهد و وارد مرحله بسته شدن سریع می شود. این به طور موثر ضربه چکش آبی را کاهش می دهد و آسیب چکش آبی را کاهش می دهد. هنگام بسته شدن، عمل نقطه نیروی فنر باعث می شود که ابتدا بالای دیسک سوپاپ بسته شود و از گاز گرفتن ریشه دیسک شیر جلوگیری می کند.

استانداردهای پیاده سازی

استانداردهای طراحی	API594، API6D، ASME B16.34
استانداردهای فلنج	ASME B16.5، DIN2543~2548، API 605، ASME B16.47، MSS SP-44، ISO7005-1.
روش های اتصال	نوع ویفر، نوع فلنج، نوع لوگ،
تست و پذیرش	API598، API 6D،
طول سازه	API594، API6D، DIN3202
سطوح فشار و دما	ASME B16.34، DIN2401
طراحی ضد خوردگی	NACE MR 0103، NACE MR 0175.ISO15156

برنامه

اندازه	NPS 2 اینچ ~ NPS 60 اینچ DN50 ~ DN1500
محدوده فشار	CL150 ~CL2500 PN10~ PN420
محدوده دما	；-196°C ~ +600°C
محدوده برنامه	برای محیط های مختلف مانند آب، روغن بخار، اسید نیتریک، اسید استیک، محیط های اکسید کننده قوی و غیره مناسب است.
بدنه سوپاپ	آهنگری: A105، A182 F304، F304L، F316، F316L، F51، F53، B148، A350 LF2، LF3، LF5، مونل، ریخته گری: A216 WCB، CF3، CF8، CF3M، CF8M، 4A، 5A، C95800، LCB، LCC، LC2
صفحه سوپاپ	آهنگری: A105، A182 F304، F304L، F316، F316L، F51، F53، B148، A350 LF2، LF3، LF5، مونل، ریخته گری: A216 WCB، CF3، CF8، CF3M، CF8M، 4A، 5A، C95800، LCB، LCC، LC2
صندلی سوپاپ	جنس بدنه، 13CR، فولاد ضد زنگ 304/316، مونل، کاربید سیمانی، آلیاژ 20، آلیاژ مس و غیره.
میل سوپاپ	A182 F6a، 17-4PH، F304 F316، F51، ...

ویژگی های عملکرد

1. شیر چک صفحه دوگانه از بدنه سوپاپ، دیسک سوپاپ، شفت و فنر سوپاپ و غیره تشکیل شده است. اتصال نوع گیره و ساختار فشرده را اتخاذ می کند.
2. صفحه پروانه دو نیم دایره است و فنر برای تنظیم مجدد اجباری استفاده می شود. سطح آب بندی را می توان با مواد مقاوم در برابر سایش جوش داد یا با لاستیک روکش کرد. این دارای طیف گسترده ای از استفاده و آب بندی قابل اعتماد است.
3. سکته مغزی بسته شدن دیسک سوپاپ کوتاه است و دارای فنر با سرعت بسته شدن سریع است که می تواند پدیده چکش آب را کاهش دهد.
4. برای مواردی با فضای نصب محدود مناسب است و برای خطوط لوله افقی یا عمودی قابل استفاده است.
5. می توان آن را به رسانه های مختلف مانند آب، روغن بخار، اسید نیتریک، اسید استیک، محیط اکسید کننده قوی و غیره اعمال کرد.
