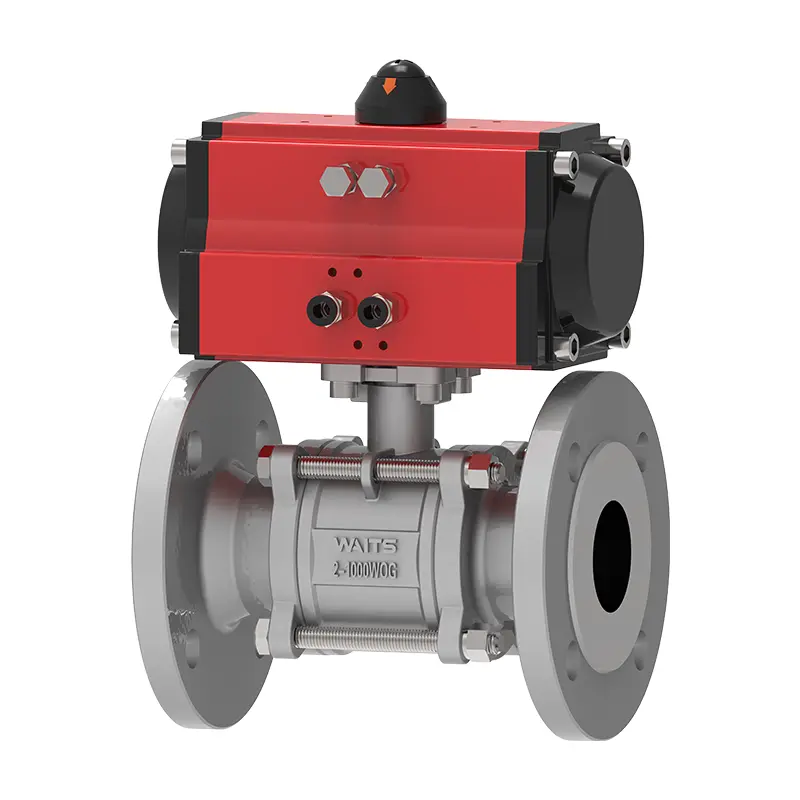

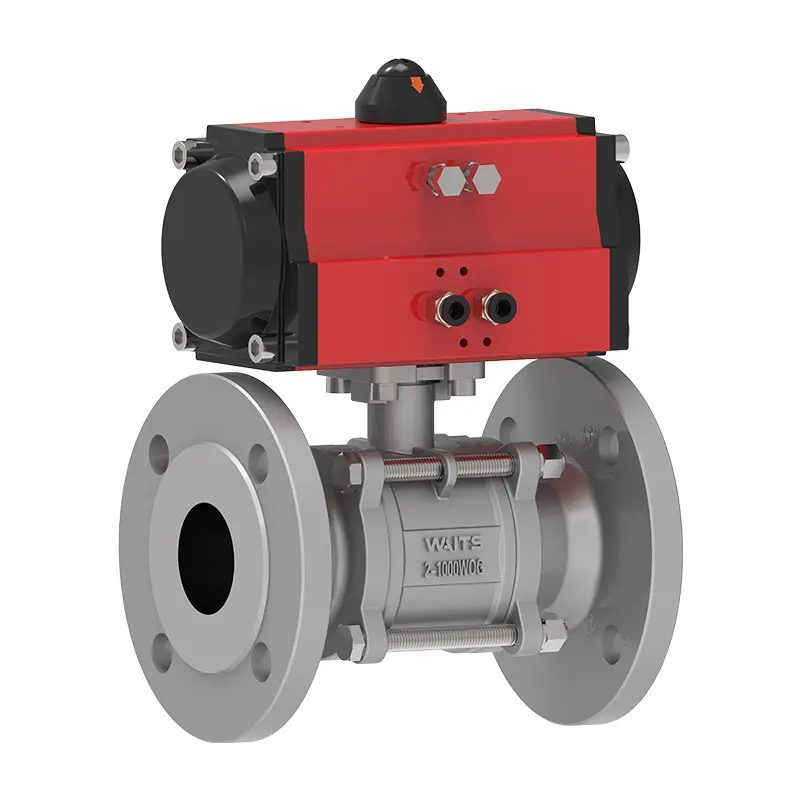

شیر توپ شناور سه تکه پنوماتیک (با براکت)

دریچه VALDS VALVE سه تکه شیر پنوماتیک (با براکت) ISO و API دارای مجوز است و تحت آزمایش فشار/مهر و موم دقیق قرار گرفته است. محرک پنوماتیک از یک محفظه آلومینیومی اکسترود شده و بیرونی داخلی داخلی با کلاه های انتهایی پوشش داده شده اپوکسی استفاده می کند. چنین مواد و طراحی بسیار مقاوم در برابر خوردگی است. من معتقدم وقتی با دریچه های ساده دیگر روبرو می شوید ، پشیمان خواهید شد که از VALVE VALVE VALVE استفاده نمی کنید!

ارسال استعلام

توضیحات محصول

دریچه Waits Valve با کیفیت بالا سه قطعه شیر پنوماتیک شناور (با براکت) یک شیر توپ توپ کامل سه قطعه با محرک پنوماتیک است که متوجه آب بندی دو طرفه تحت فشار متوسط از طریق طراحی توپ شناور می شود. یک سکوی استاندارد استاندارد در بالای ساقه دریچه ادغام شده است که می تواند به طور مستقیم محرک های پنوماتیک قفسه و پین یا پیستون را نصب کند. این ماده به طور گسترده ای در کنترل مایعات و خاموش کردن اضطراری در شیمیایی ، انرژی و سایر صنایع مورد استفاده قرار می گیرد.

بدنه دریچه و اجزای داخلی دریچه توپ شناور پنوماتیک سه قطعه (با براکت) از 316 فولاد ضد زنگ ساخته شده است و مواد آب بندی PTFE است. مقدار فشار این دریچه CL150 ~ CL2500 PN10 ~ PN260 است و درجه حرارت 450 ℃ -20 ℃ است. طراحی سه قطعه ، بدون از بین بردن قطعات انتهایی از خط لوله ، صرفه جویی در وقت ، تلاش و پول را برای شما ساده می کند. این یک شیر بسیار خوب است ، شما سزاوار آن هستید. شیر مجهز به یک محرک پنوماتیک دوتایی است و مجهز به یک پد نصب شده است که مطابق با استاندارد ISO 5211 است. محرک را می توان بدون براکت یا اتصال درایو نصب کرد.

استانداردهای پیاده سازی-شیر توپ شناور پنوماتیک سه قطعه （با براکت ‌）
استانداردهای طراحی	6d/Fire Fire 608 ، BS5351
استاندارد فلنج	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
روش اتصال	RF ، BW ، SW ، NPT ، FNPT
آزمایش و پذیرش	آتش 598 ، EN12266
طول ساختاری	API6D/ASME B16.10/EN558
رتبه بندی فشار و دما	ASME B16.34
تست ضد آتش	آتش 6fa ، آتش 607
استانداردهای نشت کم	ISO 15848-1 ، API 622
طراحی ضد خوردگی	NACE آقای 0175

برنامه کاربردی-سه قطعه شیر پنوماتیک شناور （با براکت ‌ ‌）
اندازه	NPS 1/2 ″ ~ NPS 12 ″ DN15 ~ DN300
دامنه فشار	CL150 ~ CL2500 PN10 ~ PN260
دامنه دما	-20 ℃ 450 ℃
دامنه کاربرد	قابل استفاده در رسانه های مختلف مانند آب ، بخار ، روغن ، گاز مایع ، گاز طبیعی ، گاز زغال سنگ ، اسید نیتریک ، اسید استیک ، محیط اکسید کننده ، اوره و غیره.
حالت محرک	انتقال هیدرولیک ، پنوماتیک ، برقی ، دستی و چرخ دنده کرم.
پوشش بدنه/دریچه	فرجوها: A105 ، A182 F304 ، F304L ، F316 ، F316L ، F51 ، F53 ، B148 ، A350 LF2 ، F3 ، LF5 ، Monel بازیگران: A216 WCB ، CF3 ، CF8 ، CF3M ، CF8M ، 4A ، 5A ، C95800 ، LCB ، LCC ، LC2
سطح آب بندی	تقویت شده PTFE ، PARA-POLYPHENYLENE (RPTFE ، PPL) ، فلز
ساقه	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
توپ	A105 ، A182 F304 ، F304L ، F316 ، F316L ، F51 ، F53 ، B148 ، A350 LF2 ، LF3 ، LF5
میله	گرافیت آزبست ، گرافیت انعطاف پذیر ، Polytetrafluoroethylene

ساختار و ویژگی های اصلی

1. بدنه دریچه از بدن چپ ، بدن راست و بدنه میانی تشکیل شده است که توسط پیچ و مهره برای جداسازی آسان ، نگهداری و جایگزینی اجزای داخلی متصل است.

2. طراحی توپ شناور از فشار رسانه ای برای فشار دادن سطوح آب بندی استفاده می کند و به آب بندی دو جهته مناسب برای عملیات مکرر باز و بسته شدن می رسد.

3.A پلت فرم بالا استاندارد (مطابق با ISO 5211) در بالای ساقه دریچه یکپارچه شده و از نصب مستقیم محرک های پنوماتیک (به عنوان مثال ، رک و پین ، انواع پیستون) پشتیبانی می کند.

4- طراحی پلتفرم نصب محرک را ساده تر می کند ، با سرهای پنوماتیک از چندین مارک سازگار می شود و هزینه های مقاوم سازی را کاهش می دهد.

5- بدنه دریچه معمولاً از فولاد ضد زنگ 304/316L ساخته شده است و مقاومت در برابر خوردگی قوی را برای شیمیایی ، تصفیه آب و محیط های مشابه ارائه می دهد.

6. سطوح سلامت را می توان به عنوان مهر و موم سخت فلزی انتخاب کرد.
