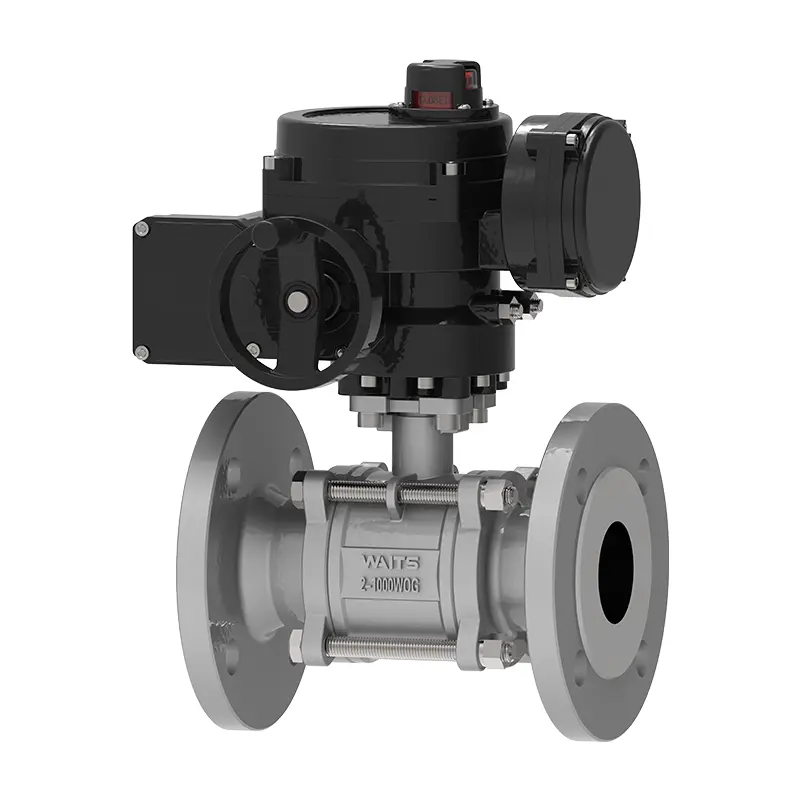

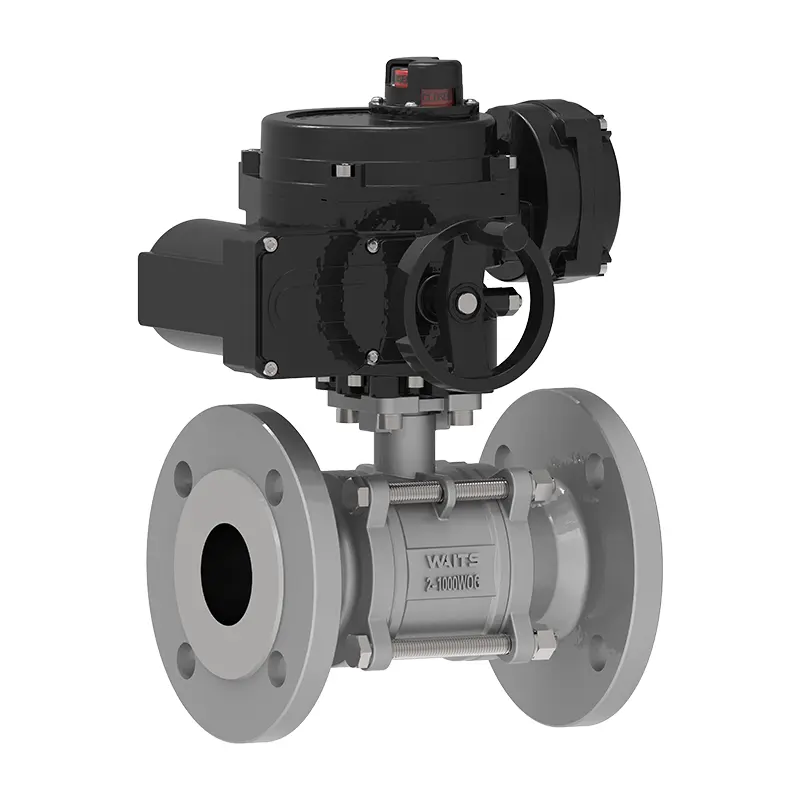

شیر توپ شناور سه تکه برقی

دریچه Electric Valve Electric سه قطعه فلنج شناور با دوام ، کنترل هوشمند کنترل شده و به اتوماسیون جریان کارآمد دست پیدا می کند. از مشاوره فنی قبل از فروش و برنامه ریزی راه حل گرفته تا نصب ، راه اندازی ، تعمیر و نگهداری و تعمیر پس از فروش ، Waits Valve همچنین می تواند دو دریچه توپ را با براکت های نصب شده برای تسهیل برنامه های اتوماسیون طراحی کند. Waits Valve یک سیستم خدمات کامل چرخه کامل ایجاد کرده است.

ارسال استعلام

توضیحات محصول

بدنه دریچه دریچه Waits Valve Electric سه قطعه دریچه شناور شناور به سه قسمت تقسیم می شود و طراحی استاندارد شیر برقی را اتخاذ می کند. دامنه اندازه NPS 2 ″ ~ NPS 4 ″ DN50 ~ DN100 است و فشار کار WOG CL150 ~ CL2500 PN10 ~ PN260 است. ما طیف کاملی از دریچه های توپ سه تکه با اتصالات مختلف انتهایی ، از جمله انتهای نخ ، انتهای جوش باسن ، انتهای جوشکاری سوکت و اتصالات سه گلی را ارائه می دهیم.

ساختار منحصر به فرد دریچه Waits باعث جداسازی و نگهداری راحت تر می شود: صندلی توپ و دریچه را می توان بدون جدا کردن خط لوله ، مورد بازرسی قرار داد و جایگزین کرد ، که باعث می شود دشواری و هزینه نگهداری آن را بسیار کاهش دهد. از نظر عملکرد آب بندی ، ساختار سه قطعه توزیع فشار یکنواخت تر را فراهم می کند و اثر آب بندی دارد ، در حالی که حالت درایو برقی کنترل خودکار را تحقق می بخشد. این دریچه اغلب در سناریوهای خط لوله صنعتی با فرکانس نگهداری دریچه بالا و الزامات دقیق آب بندی استفاده می شود.

استانداردهای پیاده سازی-برقی سه تکه دریچه توپ شناور
استانداردهای طراحی	6d/Fire Fire 608 ، BS5351
استاندارد فلنج	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
روش اتصال	RF
آزمایش و پذیرش	آتش 598 ، EN12266
طول ساختاری	API6D/ASME B16.10/EN558
رتبه بندی فشار و دما	ASME B16.34
تست ضد آتش	آتش 6fa ، آتش 607
استانداردهای نشت کم	ISO 15848-1 ، API 622
طراحی ضد خوردگی	NACE آقای 0175

کاربرد- برقی سه تکه دریچه توپ شناور
اندازه	NPS 2 ″ ~ NPS 4 ″ DN50 ~ DN100
دامنه فشار	CL150 ~ CL2500 PN10 ~ PN260
دامنه دما	-20 ℃ 400 ℃
دامنه کاربرد	قابل استفاده در رسانه های مختلف مانند آب ، بخار ، روغن ، گاز مایع ، گاز طبیعی ، گاز زغال سنگ ، اسید نیتریک ، اسید استیک ، محیط اکسید کننده ، اوره و غیره.
حالت محرک	انتقال هیدرولیک ، پنوماتیک ، برقی ، دستی و چرخ دنده کرم.
پوشش بدنه/دریچه	فرجوها: A105 ، A182 F304 ، F304L ، F316 ، F316L ، F51 ، F53 ، B148 ، A350 LF2 ، F3 ، LF5 ، Monel بازیگران: A216 WCB ، CF3 ، CF8 ، CF3M ، CF8M ، 4A ، 5A ، C95800 ، LCB ، LCC ، LC2
سطح آب بندی	تقویت شده PTFE ، PARA-POLYPHENYLENE (RPTFE ، PPL) ، فلز
ساقه	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
توپ	A105 ، A182 F304 ، F304L ، F316 ، F316L ، F51 ، F53 ، B148 ، A350 LF2 ، LF3 ، LF5
میله	گرافیت آزبست ، گرافیت انعطاف پذیر ، پلی تترا فلورو اتیلن ، آلیاژ مبتنی بر آهن

ساختار اصلی و اصل کار

1. بدنه دریچه شامل بخش های چپ ، راست و میانی است که توسط پیچ ها متصل می شوند و امکان جداسازی سریع برای نگهداری و جایگزینی مؤلفه داخلی را فراهم می کنند.

2. توپ به سمت سطح آب بندی شده تحت فشار رسانه تغییر می کند و به آب بندی دو طرفه مناسب برای چرخه های عملیاتی مکرر می رسد.

3. یک محرک الکتریکی چهارم چرخش را که از کنترل چرخش 0-90 درجه برای تنظیم جریان یا توابع روشن/خاموش پشتیبانی می کند ، به طور مستقیم با سیستم های کنترل صنعتی سازگار است.
