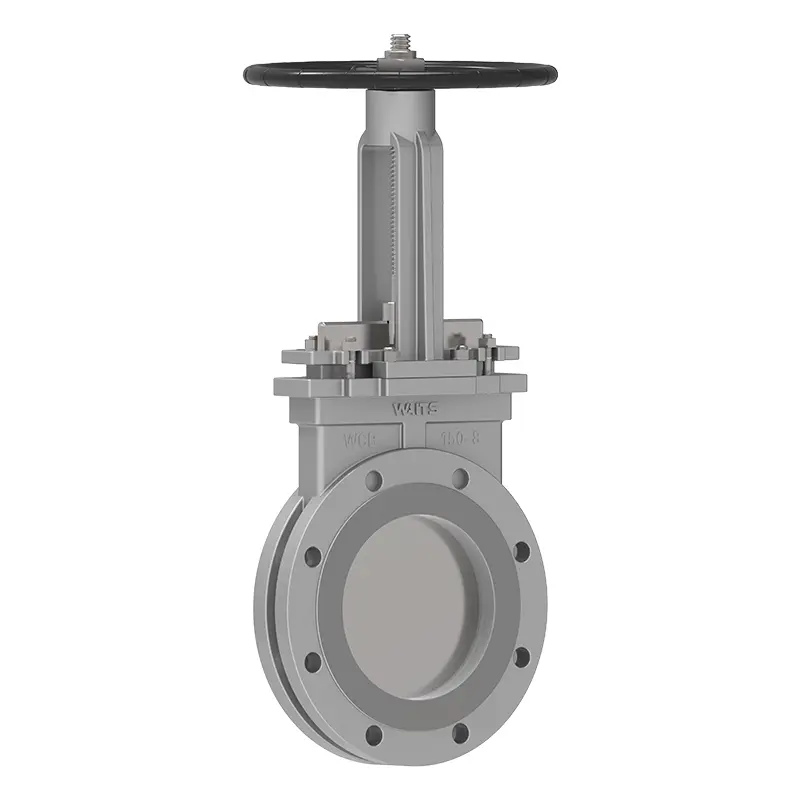

دریچه دروازه چاقوی دایره ای

دریچه چاقوی دایره ای Waits Valve برای سیستم های لوله کشی صنعتی طراحی شده است ، و دروازه دور منحصر به فرد آن ، خاموش کردن قابل اطمینان و کنترل جریان صاف را فراهم می کند. این ماده به طور گسترده در صنایع مختلف ، به ویژه در مناطقی که نیاز به آب بندی زیاد و نگهداری کم دارند ، مورد استفاده قرار می گیرد.

ارسال استعلام

توضیحات محصول

دریچه Waits Valve با کیفیت بالا دریچه دروازه دایره ای برای بازیافت کاربردهای مناسب ، با یک مسیر جریان کاملاً گرد بدون شیار یا افسردگی برای جلوگیری از تجمع و گرفتگی رسانه ها ، مانند جمع کننده زباله یا جمع کننده گریز از یک تکه ، پاک کننده چگالی بالا (HDC) یا به عنوان خروجی سیلو برای مواد جامد مناسب است. این امر به ویژه برای برنامه های کنترل سیال که شامل ذرات ، الیاف یا دوغاب است ، مناسب است. برخی از مدل ها مجهز به یک لبه مخروطی یا خراشیده شده در مقاوم در برابر سایش در ورودی هستند تا بتوانند رسانه های بسیار ساینده را بهتر اداره کنند. بدنه دریچه دو تکه دارای یک ورودی گرد و یک پریز مربع (بزرگتر از ورودی) برای جلوگیری از گرفتگی رسانه است.

استانداردهای پیاده سازی دریچه چاقوی چاقو دایره ای
استانداردهای طراحی	API600 ، DIN3352 ، EN1074
استاندارد فلنج	ASME B16.5 ، ASME B16.47-A/B ، EN1092-1/2
پیوستگی	RF ، FF ، RTJ
پذیرش آزمون	آتش 598 EN12266
طول ساختار	API6D/ASME B16.10/EN558
رتبه بندی فشار و دما	ASME B16.34
تست آتش	BS 6755‌
استاندارد نشت کم	API 622
طراحی ضد بسته بندی	MSS-SP-81‌
دریچه دروازه چاقوی کاربردی-
اندازه	‌dn50 ~ dn1000
دامنه فشار	pn1.0؟
دامنه دما	-20 ℃ 425
کاربرد	تخلیه خاکستر ، تصفیه فاضلاب صنعتی ، حمل و نقل پاپرم و دوغاب ، سیستم تخلیه سرباره با دمای بالا
حالت محرک	دستی ، برقی ، پنوماتیک ، هیدرولیک و غیره
پوشش بدنه/دریچه	فرجوها: A105 ، A182 F304 ، F304L ، F316 ، F316L ، F51 ، F53 ، B148 ، A350 LF2 ، LF3 ، LF5 ، ریخته گری: Di A216 WCB ، CF3 ، CF8 ، CF3M ، CF8M ، 4A ، 5A ، C95800 ، LCB ، LCC ، LC2
دروازه	فرجوها: A105 ، A182 F304 ، F304L ، F316 ، F316L ، F51 ، F53 ، B148 ، A350 LF2 ، LF3 ، LF5 ، مونل ، بازیگران: A216 WCB ، CF3 ، CF8 ، CF3M ، CF8M ، 4A ، 5A ، C95800 ، LCB ، LCC ، LC2
سطح آب بندی	لاستیک ، PTFE ، مهر و موم استیل ضد زنگ ، کاربید
ساقه	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
میله	گرافیت انعطاف پذیر ، بسته بندی آزبست گرافیت ، پلی تترا فلورو اتیلن ...

ویژگی ها:

1. بدنه دریچه:

دریچه دروازه چاقوی دایره ای دارای یک طرح پنجه در انتهای درگاه دریچه برای نگه داشتن دروازه است ، نه یک شیار ، در هنگام بسته شدن دریچه ، گرفتگی بالقوه را از بین می برد.

2. دروازه:

ضخامت دروازه را می توان برای مقاومت در برابر فشارهای بالاتر افزایش داد.

هر دو طرف سطح دروازه برای کاهش گرفتگی صیقل داده می شوند.

صندلی 3:

نگهدارنده صندلی سمت صندلی را پوشانده است تا از شستشوی صندلی با جریان مستقیم آب جلوگیری شود.

صندلی از پیش بار برای برآورده کردن سطح آب بندی مختلف و جبران سایش صندلی معمولی قابل تنظیم است.

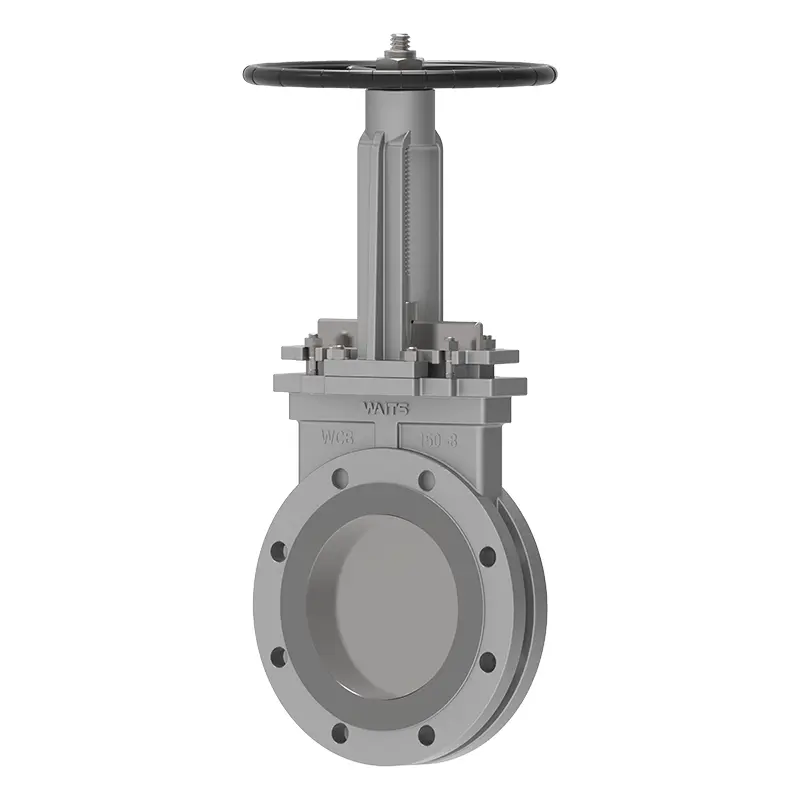

Circular Knife Gate Valve
