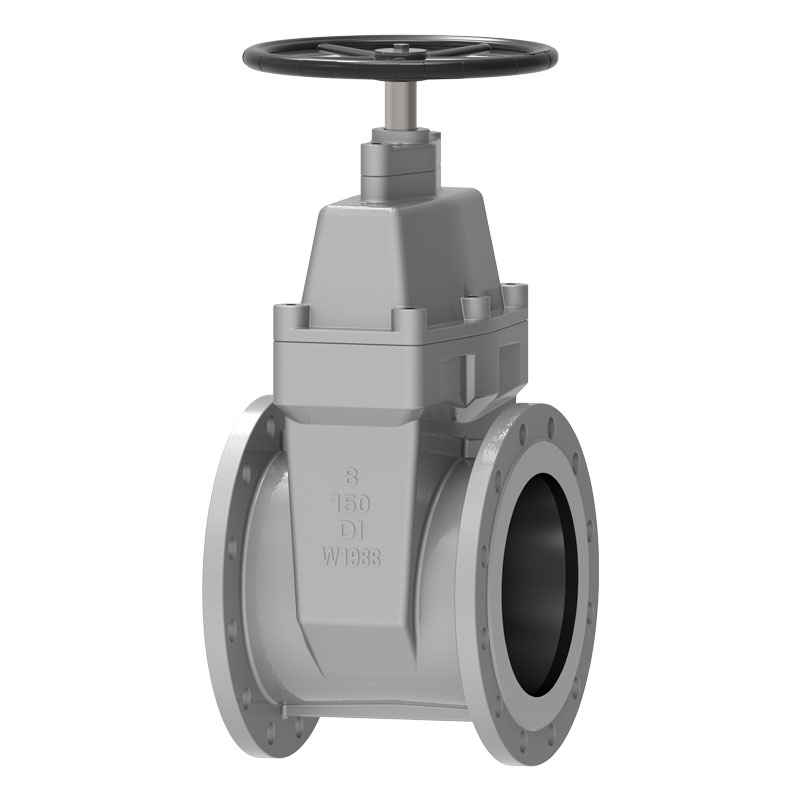

دریچه گیت صندلی انعطاف پذیر انتهای فلنج

Waits انتخاب خوبی برای دریچه‌های دریچه نشیمنگاهی با کیفیت بالا و مقرون به صرفه است. ما در سال 1994 در ایالات متحده تاسیس شدیم و یک تولید کننده بزرگ شیر و تامین کننده یکپارچه هستیم. ما در سال 2008 شعبه ای در چین تأسیس کردیم و دفتر مرکزی جهانی خود را در ونژو راه اندازی کردیم. این شیر دروازه ای عملکرد آب بندی و دوام عالی دارد، برای انواع سیالات مناسب است و عمیقا مورد علاقه واحدهای تامین آب و تصفیه فاضلاب است.

ارسال استعلام

توضیحات محصول

Waits دارای 30 سال تجربه در ساخت شیرآلات است. می دانیم که محصولات برای اینکه بازار را به دست آورند، علاوه بر قیمت مطلوب، به کیفیت عالی نیز نیاز دارند.
شیر دروازه ای نشیمنگاه انعطاف پذیر انتهای فلنج ما برای کنترل جریان و جداسازی در سیستم های مختلف سیال طراحی شده است. برای اطمینان از عملکرد آب بندی محکم و مستعد نشتی نیست، از طراحی مکانیزم صندلی سوپاپ انعطاف پذیر استفاده می کند. در عین حال، طراحی کلی محکم و قابل اعتماد است و می تواند با شرایط فشار و دمای متوسط بدون تأثیر بر عملکرد در محل کار سازگار شود.
این شیر دروازه ای به طور گسترده در صنعت استفاده می شود و معمولا در مدیریت تامین آب، تصفیه فاضلاب و سایر کاربردهای صنعتی قابل استفاده یافت می شود.

استانداردهای پیاده سازی

استانداردهای طراحی	API603، ASME B16.34، DIN 3352، EN1984 BS5163، AWWA C509 /C515
استانداردهای فلنج	ASME B 16.5، ASME B16.47، DIN2543، EN1092-1، DIN2545;
روش های اتصال	RF
تست و پذیرش	API598، DIN 3230، EN 12569
طول سازه	ASME B16.10، DIN3352-F4/F5، EN 558-1
سطوح فشار و دما	ASME B16.34،
استانداردهای نشتی پایین	ISO 15848-1، API 622
طراحی ضد خوردگی	NACE MR 0103، NACE MR 0175

برنامه

اندازه	NPS 2 اینچ ~ NPS 64 اینچ DN50 ~ DN1600
محدوده فشار	CL125~ CL300 PN10~ PN64
محدوده دما	；-10 ° C ~ + 100 ° C
محدوده برنامه	آب لوله کشی، فاضلاب، ساختمان، نفت، صنایع شیمیایی، غذا، دارو، نساجی، برق، کشتی سازی، متالورژی، سیستم انرژی و غیره.
حالت رانندگی	توربین، پنوماتیک، برقی
بدنه سوپاپ / پوشش سوپاپ	DI WCB، CF8، CF8M، CF3، CF3M، 4A، 5A، 6A)،
صفحه سوپاپ / صندلی سوپاپ	DI، DI+EPDM، WCB، WCB+EPDM CF8، CF8M، CF3، CF3M
میل سوپاپ	F6A F304 F316 F51 F53 Monel K500
مهره میل سوپاپ	آلیاژ مس
بسته بندی	گرافیت انعطاف پذیر، بسته بندی آزبست گرافیت، پلی تترا فلوئورواتیلن...

ویژگی های عملکرد

1. نشیمن سوپاپ کف تخت
پس از شستشوی شیر دروازه سنتی با آب، اجسام خارجی مانند سنگ، بلوک های چوبی، سیمان، ضایعات کاغذ و زباله در شیار پایین شیر جمع می شوند که به راحتی باعث نشتی می شوند. دریچه دریچه نشیمن ارتجاعی انتهای فلنج از همان طراحی کف مسطح لوله آب استفاده می‌کند، بنابراین تجمع چنین زباله‌ها آسان نیست و به سیال اجازه می‌دهد تا روان جریان یابد.
2. کپسوله سازی کلی لاستیکی
از لاستیک با کیفیت بالا برای کپسوله سازی کلی لاستیکی داخلی و خارجی استفاده کنید، به طور فعال فناوری ولکانیزاسیون لاستیک پیشرفته را در صنعت معرفی کنید، اندازه دقیق، اتصال قابل اعتماد، افتادن آسان و حافظه الاستیک خوب.
3. مقاومت در برابر خوردگی
پوشش رزین اپوکسی پودری می تواند از خوردگی و زنگ زدگی بدنه شیر جلوگیری کند و برای سیستم های فاضلاب مناسب تر است. 4. شکستن آسان نیست
در گذشته، دریچه های دروازه ای چدنی سنتی در صورت برخورد، برخورد یا همپوشانی توسط اجسام خارجی به راحتی شکسته می شدند. بدنه شیر دریچه نشیمنگاه ارتجاعی انتهای فلنج به چدن داکتیل تغییر یافته است که دارای ضمانت خاصی در استحکام است.
5. سه نوع "O".
ساقه سوپاپ از طرح مهر و موم حلقه ای سه "O" استفاده می کند که می تواند مقاومت اصطکاک را در حین باز و بسته شدن کاهش دهد، نشت آب را کاهش دهد و بدون توقف آب، مهر و موم را جایگزین کند.
6. مساعد برای نوشیدن
از آنجایی که داخل بدنه شیر با رزین اپوکسی غیر سمی پوشانده شده است، سطوح داخلی و خارجی شیر دریچه کاملاً با لاستیک پوشانده شده است و زنگ زدگی و خوردگی در آن وجود نخواهد داشت، بنابراین می توان از آن برای آشامیدن استفاده کرد.
7. بدنه شیر ریخته گری دقیق
بدنه دریچه ریخته گری دقیق، با ابعاد هندسی دقیق است و نیازی به نگرانی در مورد آسیب دیدن عملکرد آب بندی نیست.
8. سبک وزن
ریخته گری داکتیل نه تنها از استحکام خاصی برخوردار است، بلکه حدود 20 تا 30 درصد وزن کمتری نسبت به شیرهای دروازه ای سنتی دارد.

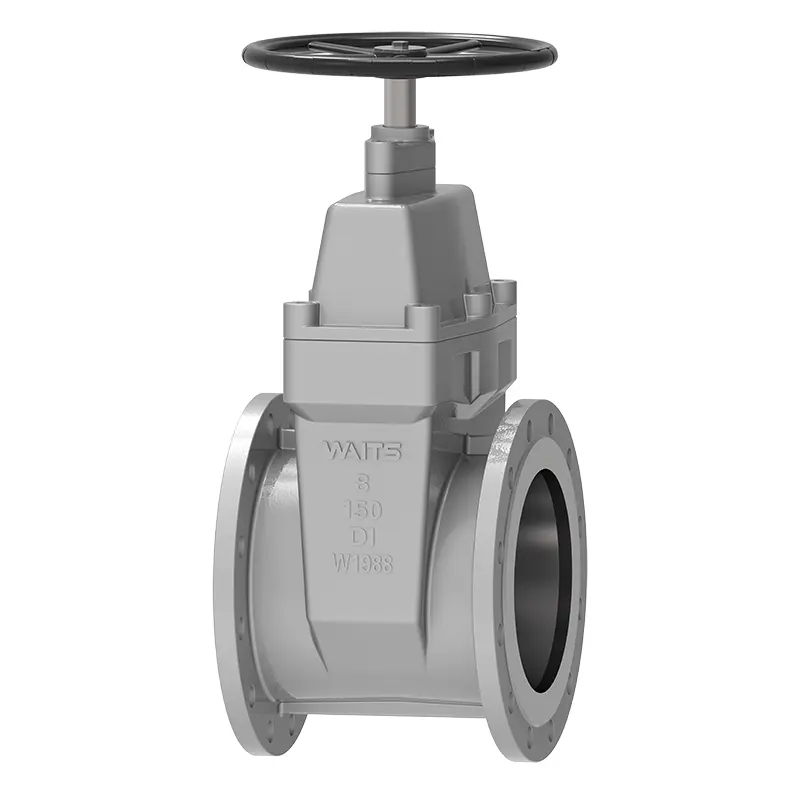

Flange End Resilient Seat Gate Valve
