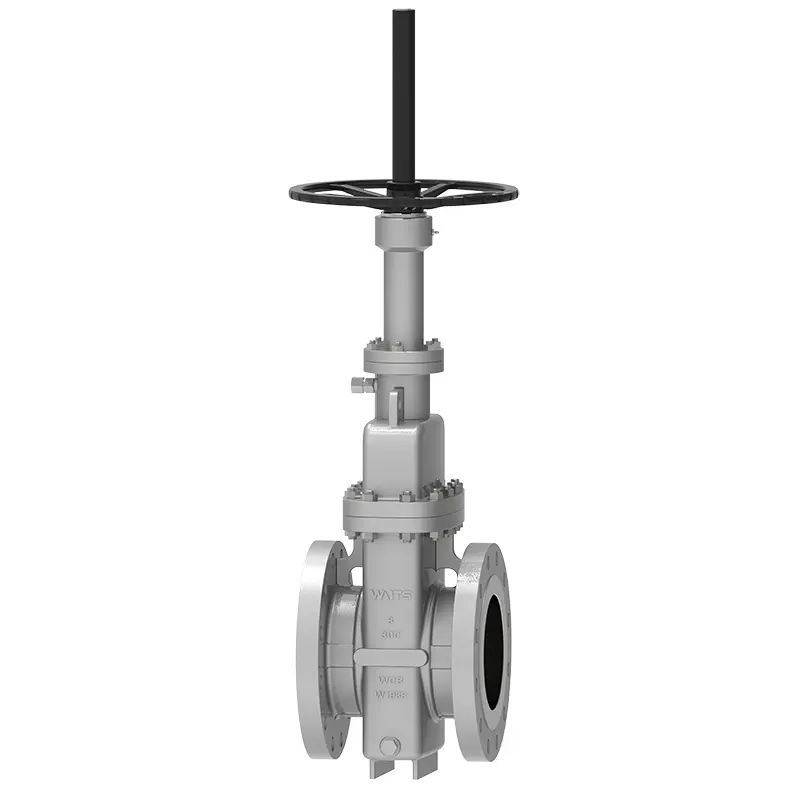

دریچه دروازه مسطح تک

شیر دروازه مسطح دیسک یک دریچه کشویی با یک دروازه موازی به عنوان قسمت بسته است. قسمت پایانی آن یک دروازه واحد است و نیروی فشار دروازه به صندلی دریچه با فشار متوسط که روی دروازه شناور یا صندلی دریچه شناور عمل می کند کنترل می شود. دریچه گیت مسطح توسعه یافته و تولید شده توسط Waits دارای ویژگی های خاصیت ارتجاعی و پیش بارگذاری ، صندلی دریچه ساختاری با آب بندی همزمان صندلی های آب بندی بالادست و پایین دست ، صندلی سوپاپ با عملکرد خود تمیز کردن و محرک و دریچه و دریچه مستقل است. با توجه به نیاز مشتری ، این دروازه را می توان به انواع دارای سوراخ های انحرافی ، بدون سوراخ های انحرافی ، دروازه قابل تنظیم و غیره تقسیم کرد.

استانداردهای اجرا

کاربرد

ویژگی های عملکرد

سه نوع ساختار بدنه دریچه وجود دارد: ریخته گری ، جوشکاری و جعل.
دریچه دروازه مسطح دیسک یک سازه را با یک مهر و موم O-Ring و یک صندلی دریچه شناور با پیش بارگذاری اتخاذ می کند ، که باعث می شود دریچه گیت مسطح به صورت دو طرفه در ورودی و خروجی مهر و موم شود. و گشتاور باز و بسته شدن این سازه تنها 1/2 از یک شیر معمولی است ، بنابراین می توان دریچه را به راحتی باز و بسته کرد. صندلی سوپاپ یک حلقه آب بندی نرم را تصویب می کند ، که دارای یک مهر و موم مضاعف از سطح آب بندی نرم به فلز و فلز به فلز است ، و سطح آب بندی نرم نیز خاک دروازه را پاک می کند. یک شیر تزریق گریس در یک طرف شیر وجود دارد و گریس برای دستیابی به اثر آب بندی اضطراری وارد سطح آب بندی از طریق انژکتور گریس و سوراخ تزریق گریس صندلی دریچه می شود. به منظور گسترش عمر خدمات ، این دروازه به یک سوراخ راهنما مجهز شده است تا از سطح آب بندی در برابر فرسایش متوسط محافظت کند ، و همیشه متناسب با سطح آب بندی است که آیا دریچه کاملاً باز است یا کاملاً بسته است. هنگامی که دریچه کاملاً باز است ، کانال دریچه صاف و مستقیم است ، ضریب مقاومت جریان بسیار اندک است و تقریباً هیچگونه فشار فشار وجود ندارد. خط لوله را می توان توسط یک لوله پاک کننده تمیز کرد.
این دریچه گیت مسطح تک دیسک یک ساختار بسته بندی را با توانایی خودکشی اتخاذ می کند ، نیازی به تنظیم مکرر ندارد و باز و بسته شدن آن بسیار آسان است. عملکرد آب بندی قابل اعتماد است و بسته بندی مجهز به یک ساختار تزریق گریس آب بندی کمکی است که این مشکل را حل می کند که بسته بندی دریچه های عمومی به احتمال زیاد نشت می کند. هنگامی که شیر بسته شد ، فشار زیاد در حفره داخلی می تواند به طور خودکار بارگیری شود تا از استفاده ایمن اطمینان حاصل شود. این محصول یک ساختار کاملاً محصور با عملکرد محافظت خوب است و می تواند در شرایط همه آب و هوایی مورد استفاده قرار گیرد. شیر مجهز به یک نشانگر موقعیت است تا موقعیت باز و بسته شدن شیر را نشان دهد. نوع بارگذاری بالا می تواند در طول تعمیر و نگهداری در وقت و هزینه صرفه جویی کند.
