توضیحات محصول

Waits Valve با کیفیت بالا PTFE VALVE BALL سه جانبه ای ، یک طرح سه جانبه چند منظوره و پوشش PTFE مقاوم در برابر خوردگی را اتخاذ می کند. از طریق طراحی دقیق ما ، این بدنه دریچه اغلب کنترل سیال دقیقی دارد! Waits Valve از خدمات شخصی شخصی مانند حکاکی آرم و سفارشی سازی بسته بندی پشتیبانی می کند. اگر به این خدمات احتیاج دارید ، لطفاً با ما تماس بگیرید!

Waits Valve PTFE دریچه توپ سه جانبه ای دارای مزایای "پوشش مقاوم در برابر خوردگی + ساختار سه طرفه انعطاف پذیر" است ، که می تواند مشکل کنترل سیال چند خطی را در محیط های بسیار خورنده حل کند و در سیستم های پیچیده ای که نیاز به تعویض مکرر جهت جریان دارند ، ایستادگی کنند. ارزش اصلی آن در ارائه یک جایگزین مقرون به صرفه برای دریچه های آلیاژ مقاوم در برابر خوردگی سنتی در حالی که برآورده کردن نیازهای متنوعی از قبیل نظافت بالا ، مقاومت دما و مقاومت در برابر فشار است. در هنگام انتخاب ، لازم است که به طور جامع عواملی مانند ویژگی های رسانه ، نیازهای جهت جریان و پارامترهای عملیاتی را در نظر بگیرید و در اولویت سازگاری مواد آستر ، انواع آب بندی و روشهای درایو قرار دهید تا سیستم بتواند با خیال راحت و قابل اعتماد عمل کند.

دریچه توپ سه طرفه PTFE یک دریچه توپ T از نوع T سه طرفه یا شیر توپ سه جانبه L با پوشش کامل FEP PTFE PFA است. دریچه توپ سه طرفه FEP PTFE PFA دارای ثبات شیمیایی بسیار بالایی است و می تواند در هر رسانه بسیار خورنده مورد استفاده قرار گیرد. شیر توپ را می توان به دو ساختار تقسیم کرد: دو طرفه (دو طرفه) و سه طرفه (سه طرفه) ، با مقاومت در برابر سیال کوچک ، سرعت باز و بسته شدن سریع و ساختار ساده.

جزئیات:

1. PTFE دریچه توپ سه طرفه FEP ، PTFE یا PFA را تصویب می کند ، که از ثبات شیمیایی بسیار بالایی برخوردار است و می تواند برای هر رسانه بسیار خورنده به جز "فلزات قلیایی مذاب و فلورین عنصری" استفاده شود.

2. FEP PTFE PFA ، دریچه توپ سه طرفه ساختار توپ شناور با اندازه کامل را اتخاذ می کند ، و شیر را می توان بدون نشت در کل فشار بسته کرد ، که برای تمیز کردن و نگهداری سیستم های خط لوله راحت تر است.

3. توپ و ساقه قطعات باز و بسته به عنوان یک قطعه (جعلی) ریخته می شوند و احتمال وجود قطعات کامل با قطره ای با قطره ای از قطره PFA را که به دلیل تغییر فشار از قسمت های تحت فشار خارج می شود ، از بین می برد و اساساً از ایمنی استفاده از مهندسی اطمینان می دهد.

4. ساختار جمع و جور و معقول است ، و فضای حفره داخلی FEP PTFE PFA با روکش توپ سه طرفه کوچکترین است که باعث کاهش حفظ محیط می شود. علاوه بر این ، فرآیند قالب بندی ویژه باعث می شود سطح آب بندی متراکم شود ، و ترکیبی از پرکننده PTFE شاه ماهی ، باعث می شود دریچه به نشت صفر برسد.

5. سازه های دو قطعه و سه تکه می توانند با نیازهای سیستم های مختلف لوله کشی و شرایط کار سازگار شوند. شیر توپ سه تکه اجازه می دهد تا بدنه اصلی دریچه از هر دو طرف بدنه دریچه جدا شود ، که می تواند به تعویض و نگهداری آنلاین سریع برسد.

6. FEP PTFE PFA حالت عملکرد دریچه توپ سه طرفه: دستی ، درایو دنده کرم ، پنوماتیک ، برقی

7. اتصالات بدنه شیر به فلز از آستر قفل در برابر آسیب نیروهای خارجی محافظت می کند.

8. دستگاه زمینی ضد استاتیک از تجمع برق استاتیک جلوگیری می کند.

9. ISO 5211 صفحه نصب بالا برای عملکرد آسان.

استانداردهای پیاده سازی-شیر سه جانبه دریچه توپ
استانداردهای طراحی	6d/Fire Fire 608 ، BS5351
استاندارد فلنج	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
روش اتصال	RF
آزمایش و پذیرش	آتش 598 ، EN12266
طول ساختاری	API6D/ASME B16.10/EN558
رتبه بندی فشار و دما	ASME B16.34
تست ضد آتش	/
استانداردهای نشت کم	ISO 15848-1 ، API 622
طراحی ضد خوردگی	NACE آقای 0175
Application-PTFE دریچه توپ سه طرفه
اندازه	NPS1 ″ ~ NPS 6 ″ DN25 ~ DN150
دامنه فشار	PN11 ~ PN40 (4.0 4.0 4.6 ~ 4.6))
دامنه دما	PTFE-20 ° C ~+180 ° C
دامنه کاربرد	کاربردی برای صنایعی مانند پتروشیمی ، پالایش ، نیروگاه ها ، فولاد ، نیمه هادی ها ، نوری الکتریک ، الکترونیک ، فناوری شیمیایی و بیوشیمیایی ، مواد غذایی ، پاپرم سازی ، پوشش ، تصفیه آب و غیره.
حالت محرک	انتقال هیدرولیک ، پنوماتیک ، برقی ، دستی و چرخ دنده کرم.
پوشش بدنه/دریچه	فرجوها: A105 ، A182 F304 ، F304L ، F316 ، F316L ، F51 ، F53 ، B148 ، A350 LF2 ، LF3 ، LF5 ، با روکش PTFE بازیگران: Di A216 WCB ، CF3 ، CF8 ، CF3M ، CF8M ، 4A ، 5A ، C95800 ، LCB ، LCC ، LC2 ، PTFE-LINED
سطح آب بندی	PTFE
ساقه	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
توپ	A105 ، A182 F304 ، F304L ، F316 ، F316L ، F51 ، F53 ، B148 ، A350 LF2 ، LF3 ، LF5 ، PTFE-LINED
میله	گرافیت آزبست ، گرافیت انعطاف پذیر ، پلی تترا فلورو اتیلن ، آلیاژ مبتنی بر آهن

ویژگی های محصول

1. مقاومت در برابر خوردگی اکسپرس

روکش فلوروپلاستیک به سختی با اسیدهای قوی (به عنوان مثال ، اسید سولفوریک ، اسید هیدروکلریک) ، قلیایی قوی (به عنوان مثال ، هیدروکسید سدیم) ، اکسیدان های قوی (به عنوان مثال ، آبزیان رجیا) یا حلال های آلی ، حل می کند و حل مشکل خوردگی دریچه های فلزی سنتی است.

2. کنترل جریان انعطاف پذیر

L شیر توپ سه طرفه نوع: فقط دو خط لوله عمودی (به عنوان مثال ، A → B یا A → C) را برای تعویض جهت متصل می کند ، قادر به انجام سه کانال به طور همزمان نیست.

شیر توپ سه طرفه T از نوع T: می تواند سه کانال را همزمان (به عنوان مثال ، A → B+C یا A+B → C) برای دستیابی به انحراف یا اختلاط سیال ، مناسب برای سیستم های خط لوله پیچیده که نیاز به تعویض چند جهته دارند ، انجام دهد.

3. عملکرد آب بندی بالا و مقاومت در جریان کم

توپ برای جلوگیری از نشت رسانه های خورنده ، محکم با صندلی فلوروپلاستیک متناسب است.

مستقیم از طریق طراحی کانال با ضریب مقاومت جریان کم (مقدار CV بالا) ، مناسب برای سرعت جریان بالا یا رسانه های ذرات (توجه: مقاومت در برابر سایش باید در نظر گرفته شود).

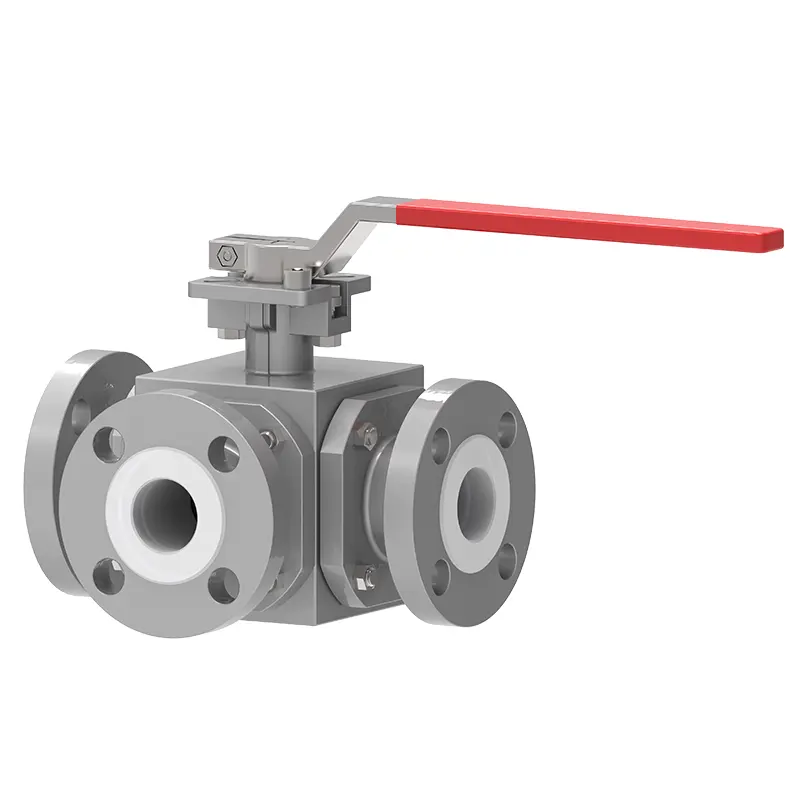

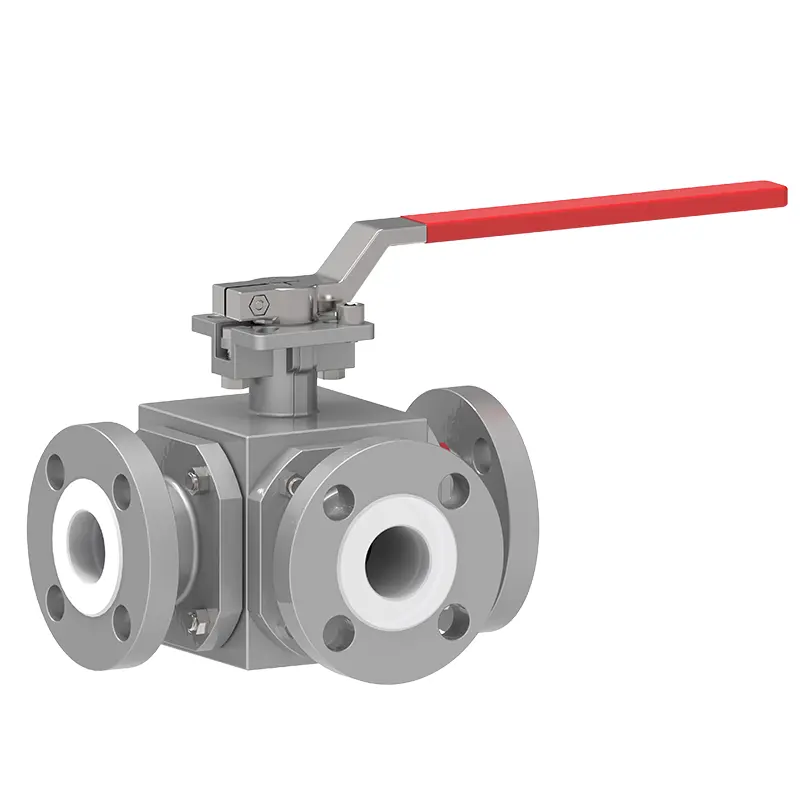

Ptfe Lined Three Way Ball Valve
