شیر توپی روکش دار PTFE دنده

Waits Valve یک تامین کننده حرفه ای Gear PTFE Lined Valve Ball در چین است. محصول ما دارای دقت انتقال دنده جامد است، روکش PTFE مقاوم در برابر خوردگی است، ساختار بادوام است، و آب بندی بسیار خوب است، که می تواند به کنترل جریان کارآمد در محیط های صنعتی خشن دست یابد! خرید در مقیاس بزرگ Waits Valve هزینه مواد خام را کاهش می دهد.

ارسال استعلام

توضیحات محصول

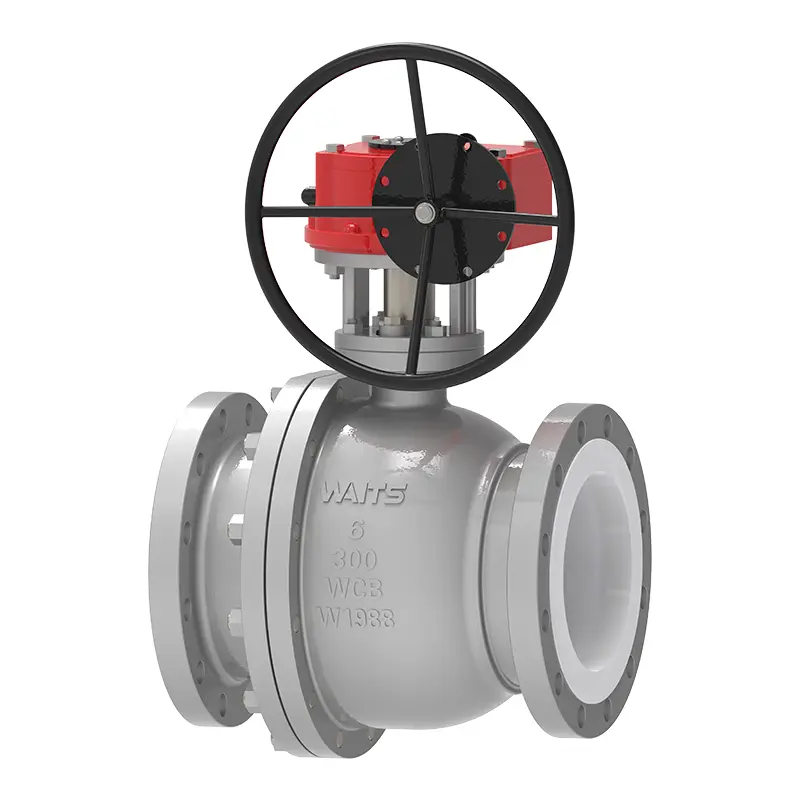

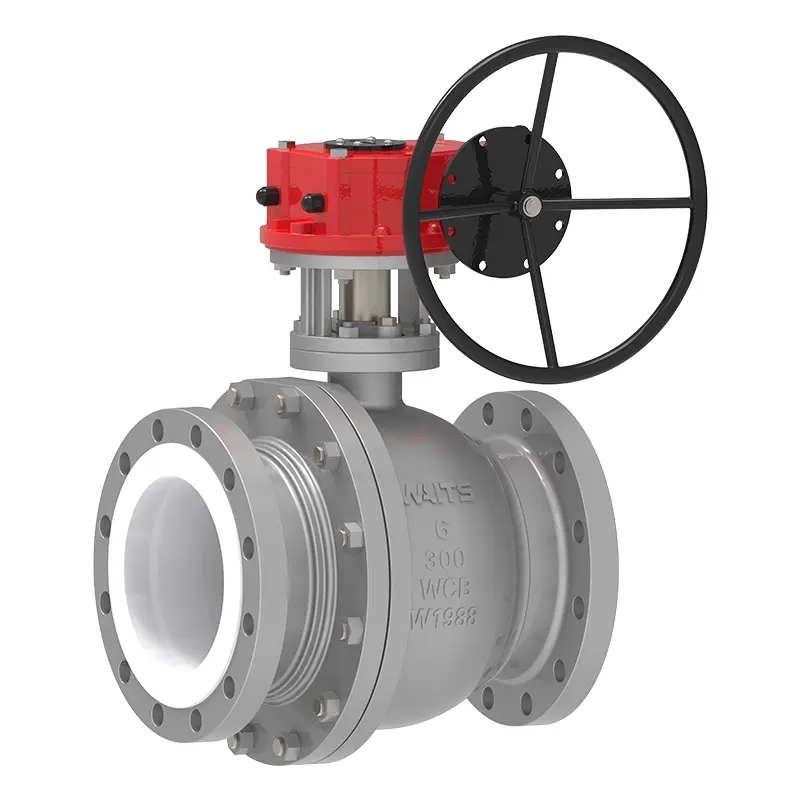

Waits Valve Gear PTFE Lined Ball Valve با کیفیت بالا شیری است که توسط مکانیزم چرخ دنده هدایت می شود. گیربکس دنده می تواند به کاهش سرعت و تقویت گشتاور دست یابد و به راحتی توسط چرخ دستی یا محرک قابل کار است. این به ویژه برای موارد با کالیبر بزرگ یا فشار بالا مناسب است، در مقایسه با شیرهای توپی دستی، نیروی انسانی بیشتری صرفه جویی می کند و کنترل از راه دور را تسهیل می کند. نشیمن توپ و شیر معمولاً با مواد فلزی یا غیر فلزی (مانند PTFE، مهر و موم سخت فلزی)، با آب بندی قابل اعتماد، مقاومت جریان کم و باز و بسته شدن سریع آب بندی می شوند. به طور گسترده ای در صنایعی مانند مواد شیمیایی، دارویی، مواد غذایی و حفاظت از محیط زیست استفاده می شود.

شیر توپی خط دار دنده PTFE دارای یک کانال جریان مستقیم برای رسیدن به بسته شدن مثبت و در عین حال به حداقل رساندن افت فشار و تلاطم سیال است. از آنجایی که توپ مستقل از ساقه است، می تواند آزادانه در امتداد محور سوپاپ در موقعیت بسته حرکت کند، اما نمی تواند نسبت به ساقه بچرخد. هنگامی که فشار خط به توپ در حالت بسته اعمال می شود، توپ کمی به سمت پایین دست حرکت می کند تا تماس خود را با صندلی پایین دست حفظ کند، بنابراین به مهر و موم اولیه می رسد.

شیرهای توپی آستردار معمولاً بدون توجه به جهت جریان نصب می شوند و به دلیل داشتن پدهای نصب ISO برای تولید خودکار مناسب هستند.

ویژگی ها:

1. مهر و موم ساقه کم انتشار

انتشار کم به لطف حلقه های بسته بندی PTFE جامد از پیش فشرده شده و غده بسته بندی قابل تنظیم به دست می آید. از آنجایی که توپ می تواند مستقل از ساقه در موقعیت بسته حرکت کند، بارهای جانبی ناشی از فشار بر روی مهر و موم ساقه حذف می شود و حتی پس از هزاران چرخه آب بندی عالی ساقه را فراهم می کند.

2. ساقه ضد باد

Gear PTFE Lined Ball Valve دارای طراحی ساقه کارآمدی است که منفجر نمی شود.

3. دستگاه ضد الکتریسیته ساکن

اتصال ضد الکتریسیته ساکن بین ساقه و بدنه توسط فنر حاصل می شود.

4. صندلی سوپاپ خود جبران کننده

نشیمن سوپاپ طوری طراحی شده است که همیشه بدون در نظر گرفتن فشار زیاد یا کم، آب بندی قابل اعتماد با حداقل گشتاور عملیاتی را ارائه دهد.

5. آستر

پوشش PFA خالص، لنگر در داخل شیر، مناسب برای کاربردهای خلاء.

استانداردهای پیاده سازی - شیر توپی با پوشش PTFE دنده
استانداردهای طراحی	API 6D/API 608، BS5351
استاندارد فلنج	ASME B16.5/ASME B16.47-A/B /EN1092-1/2
روش های اتصال	RF
تست و پذیرش	API 598، EN12266
طول سازه	API6D/ASME B16.10/EN558
درجه بندی فشار و دما	ASME B16.34
تست ضد حریق	/
استانداردهای نشتی پایین	ISO 15848-1، API 622
طراحی ضد خوردگی	NACE MR 0175
Application-Gear PTFE Lined Ball Valve
اندازه	NPS 2″~ NPS 12″ DN50~ DN300
محدوده فشار	PN16~PN40(1.6~4.0MPa)
محدوده دما	PTFE-20°C~+180°C
محدوده کاربردی	حمل و نقل محلول اسید و قلیایی، کنترل راکتور شیمیایی، تصفیه فاضلاب / فاضلاب، داروسازی، آب دریا و غیره.
حالت رانندگی	کرم
بدنه سوپاپ / پوشش سوپاپ	آهنگری: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, با روکش PTFE ریخته گری: DI A216 WCB، CF3، CF8، CF3M، CF8M، 4A، 5A، C95800، LCB، LCC، LC2، با روکش PTFE
سطح آب بندی	PTFE
میل سوپاپ	‌A182-F6a-F304-F316-F51 17-4PH/XM-19 ...
توپ	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, با روکش PTFE
پرکننده	گرافیت آزبست، گرافیت انعطاف پذیر، پلی تترا فلوئورواتیلن، آلیاژ بر پایه آهن
