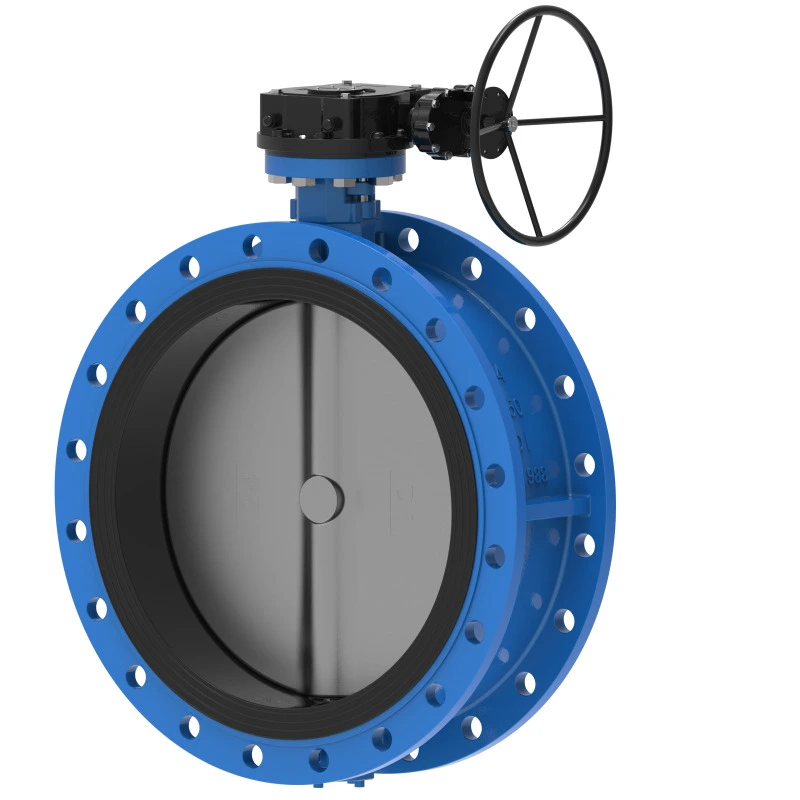

شیر پروانه ای متحدالمرکز فلنج دنده

شیر پروانه ای متحدالمرکز فلنج دنده می تواند برای نصب های مختلف قابل تنظیم باشد. صندلی پشتیبانی داخلی از افتادگی و نشتی دیسک در نصب عمودی جلوگیری می کند. تا DN2400 (96 اینچ) موجود است.

ارسال استعلام

توضیحات محصول

شیر پروانه ای متحدالمرکز فلنجی اندازه بزرگ برای سیستم های خنک کننده آب و نیروگاه شهری ایده آل است. طراحی با مقاومت جریان پایین عملکرد پایدار با جریان بالا را تضمین می کند. با محرک دستی، پنوماتیک یا الکتریکی برای آب بندی قابل اعتماد و عملکرد کارآمد و قابل اعتماد موجود است.

استانداردهای پیاده سازی

استاندارد طراحی	API 609، EN 593، BS 5155، GOST
پایان استاندارد	ANSI B16.1 CL. 125LB و B16.5 CL. 150 لیتر DIN 2501 PN6/PN10/PN16/، EN 1092 PN6، PN10 و PN16 AS 2129 جدول D و E BS 10 جدول D و E MSS SP44 CL. 150 لیتر AWWA C207 150LB ISO 2531 PN6، PN10 و PN16 ISO 7005 PN6، PN10 و PN16
بازرسی و تست	API 598، IS0 5208، EN 12266-1، GOST
چهره به چهره	AP 609، EN 558، ISO 5752، MSS SP 67، DIN 3202
فلنج بالا	ISO 5211

برنامه

دمای عملیاتی	-45℃~150℃
اندازه	2 "-80"، DN50-DN2000
فشار کاری / CWP	16BAR 10BAR
پوسته	24BAR 15BAR
مهر و موم	18BAR 10BAR
تست هوا	6BAR 6BAR
محیط عملیاتی	سیستم بالاست و بیلژ پردازش شیمیایی دستگاه های نمک زدایی، دکل های حفاری، آب آشامیدنی پودر خشک، مواد غذایی و آشامیدنی، گیاهان گاز صنعت معدن HAVC، صنعت کاغذ، جابجایی شن و ماسه، آب دریا، صنعت قند ترمو فنی تصفیه آب فاضلاب
اپراتور	اهرم، دنده، الکتریکی، پنوماتیک و غیره.
جنس بدنه	چدن، چدن داکتیل، فولاد کربن، فولاد ضد زنگ، AL-برنز و غیره
دیسک	چدن، چدن داکتیل، فولاد کربنی، فولاد ضد زنگ، AL-برنز
ساقه	2CR13 F304 F316 F51 F53 Monel K500
صندلی	BUNA NBR EPDM VITON PTFE HEPDM Neoprene Hypalon لاستیک طبیعی
