شیر پروانه ای ویفر فایر گیر

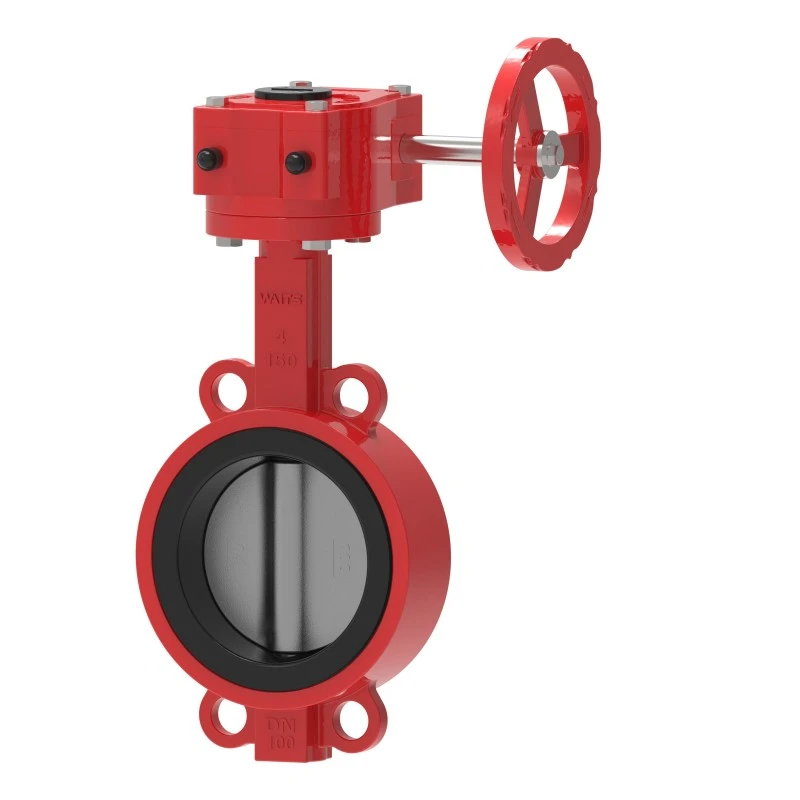

شیر پروانه ای ویفر Fire Gear از Waits Valve محصول اصلی سری حفاظت آتش من است و گواهینامه ISO 9001 را از DNV، Bureau Veritas، ABS و Lloyds دریافت کرده است. این سری از شیرهای پروانه ای از بدنه و صفحه سوپاپ B148 C9500 با کیفیت بالا و همچنین میل سوپاپ Monel K500 استفاده می کنند. اگر شرایط دیگری دارید، با ما تماس بگیرید!

صفحه پروانه ای در مرکز خط لوله قرار دارد و میله ای که از صفحه پروانه عبور می کند به محرک خارج از شیر متصل می شود. محرک های دوار می توانند صفحه پروانه را موازی یا عمود بر جهت جریان سیال کنند. برخلاف شیرهای توپی، شیرهای پروانه ای همیشه در محدوده جریان سیال قرار دارند، بنابراین صرف نظر از موقعیت شیر، افت فشار در سیال رخ می دهد.

ویژگی:

Fire Gear Wafer Butterfly Valve الزامات استانداردهای EN 593 و MSS SP-67 را برآورده می کند یا از آن فراتر می رود.

طراحی دیسک شیر سولفوریزاسیون باعث بسته شدن هوا می شود.

شیر پروانه ای ویفر Fire Gear برای مصارف داخلی و خارجی مناسب است.

نشانگر موقعیت به شکل پرچم

سوئیچ مانیتورینگ تعبیه شده

اندازه انتهای شیار باید با استاندارد AWWA C606 یا سایر استانداردهای خط لوله IPS مطابقت داشته باشد.

ابعاد چهره به چهره مطابق با استاندارد MSS SP-67 است.

گواهینامه UL/ULC 1091، گواهی FM 1112، گواهینامه VdS 2100-08en و 3C، و همچنین گواهینامه CNBOP.

فشار کاری نامی:

گواهینامه UL/ULC: 300 psi

گواهی FM: 300 psi

گواهینامه VdS و 3C: 16 بار

توضیحات محصول

بدنه سوپاپ: چدن گره ای GGG40/50 یا چدن GG25

2-میله سوپاپ: SS420/SS431/SS416

3-صفحه پروانه ای: چدن شکل پذیر. فولاد ضد زنگ SS304 (CF8).

4-صندلی سوپاپ: EPDM یا PTFE

ساقه سوپاپ: فولاد ضد زنگ

6- پوشش رزین اپوکسی داخلی و خارجی با ضخامت بیشتر از 250 میکرون

7- روش های اتصال: نوع گیره، نوع لنگ، نوع فلنج

8- فشار کار: PN10/16; محدوده اندازه: 2 اینچ تا 72 اینچ

9- استانداردهای طراحی: DIN, EN558-1, API609; فلنج بالا: ISO 5211;

10-حالت عملکرد: چرخ دستی یا چرخ دنده حلزونی
