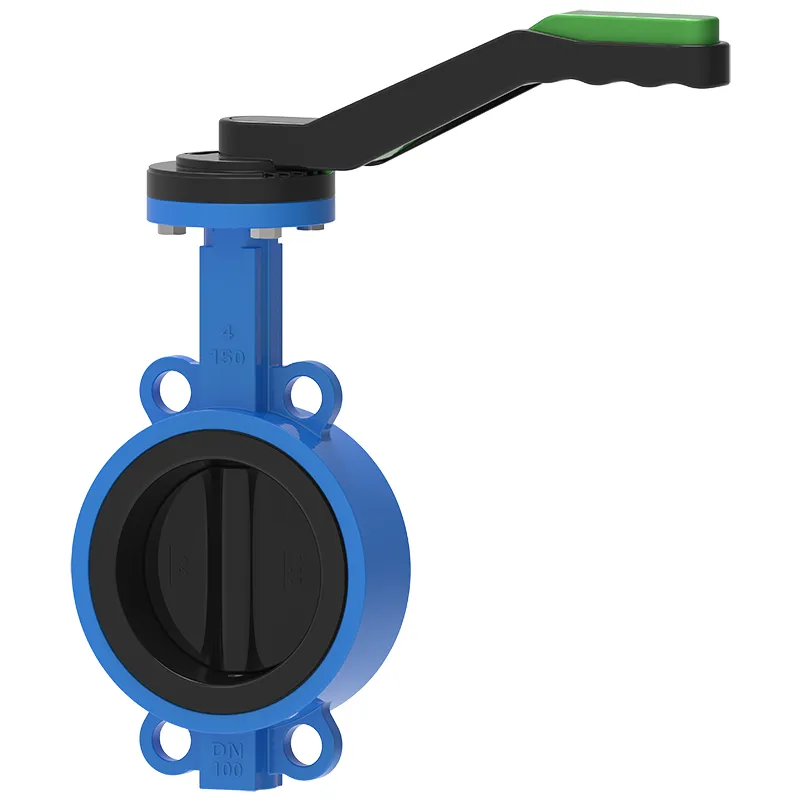

اهرمی ویفر پروانه ای متحدالمرکز دریچه لاستیکی آستردار

شیر پروانه ای ویفر اهرمی Waits Valves یک دستگاه کنترل جریان کم هزینه است که می تواند عملکردهای قطع و دریچه گاز را در سیستم های فشار متوسط و پایین ارائه دهد. این اجازه می دهد تا یک بدنه سوپاپ فشرده از نوع ویفر، که برای نصب بین فلنج ها مناسب است و مجهز به مکانیزم کارکرد اهرم یا دنده دستی است. همچنین با پوشش لاستیکی الاستیک (معمولاً مونومر اتیلن پروپیلن دی ان (EPDM)، لاستیک نیتریل (NBR) یا سایر الاستومرها) پوشانده شده است که می تواند بدنه دریچه را هوادهی کند و از آن در برابر فرسایش رسانه های خورنده محافظت کند. دیسک شیر 90 درجه می چرخد تا جریان سیال را با حداقل افت فشار و گشتاور کنترل کند.

ارسال استعلام

توضیحات محصول

Waits Valves شیر پروانه ای ویفر اهرمی بادوام را برای نصب فلنج بر روی لوله ها ارائه می دهد. طراحی دیسک دریچه متحدالمرکز؛ دارای آستر قابل تعویض. با مهارت های حرفه ای ما در این زمینه، این شیرها را می توان در برج های خنک کننده، کاربردهای فاضلاب، تصفیه آب، سدها، خطوط لوله اصلی گاز و خطوط خدمات، ایستگاه های تقویت، نیروگاه ها و صنایع خطوط لوله گاز اعمال کرد. ما بیش از یک دهه تجربه در زمینه صادرات تجارت خارجی داریم، بنابراین قطعاً این محصولات را در مدت زمان مقرر به دست مشتریان خواهیم رساند.

روکش لاستیکی شیر پروانه ای ویفر اهرمی بادوام و آسان برای استفاده است که می تواند سایش داخلی را کاهش داده و عمر مفید را افزایش دهد و آن را به گزینه ای مطمئن برای عملیات روشن و خاموش مکرر تبدیل کند. ساختار ساده تعمیر و نگهداری را ساده می کند و طراحی سبک وزن برای نصب با فضای محدود بسیار مناسب است.

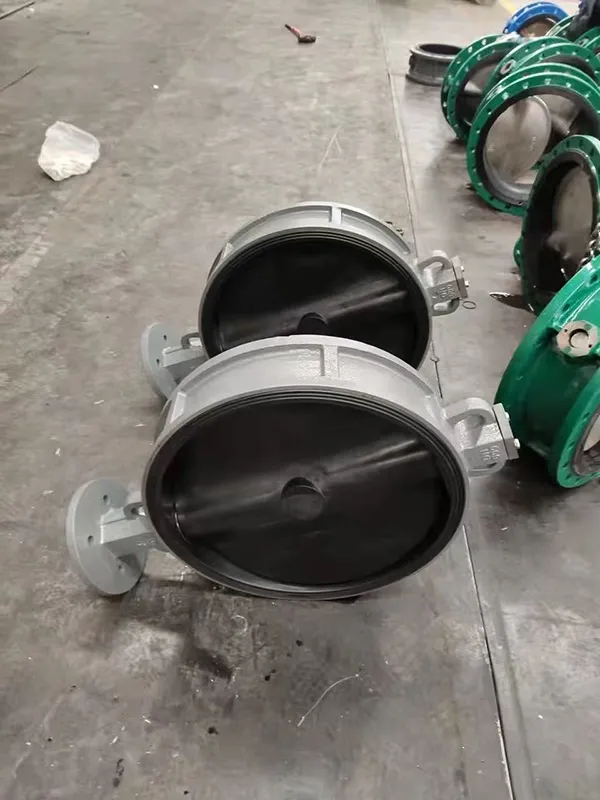

Lever Wafer Concentric Butterfly Valve Rubber Lined Disc

ویژگی

شیر پروانه ای ویفر اهرمی استوانه ای شکل، با طول محوری کوتاه و صفحه پروانه ای داخلی.

صفحه پروانه ای توسط میل سوپاپ هدایت می شود. چرخش 90 درجه می تواند باز و بسته شدن را کامل کند. تغییر زاویه انحراف صفحه پروانه می تواند جریان محیط را کنترل کند.

این شیر پروانه ای ساختاری ساده، اندازه کوچک و وزن سبک دارد. این عملکرد کنترل جریان و عملکرد آب بندی عالی دارد و به طور گسترده در سیستم های مختلف خطوط لوله صنعتی استفاده می شود.

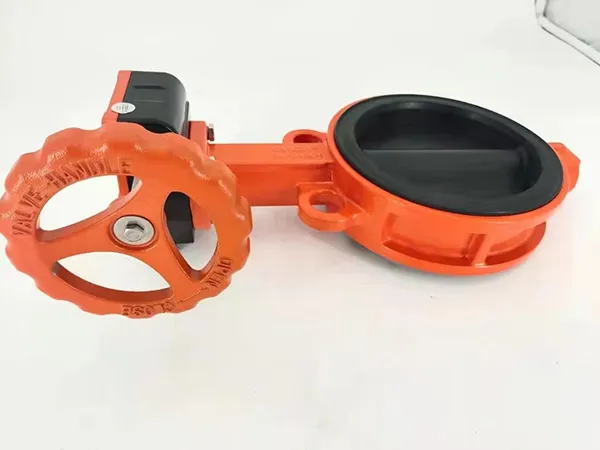

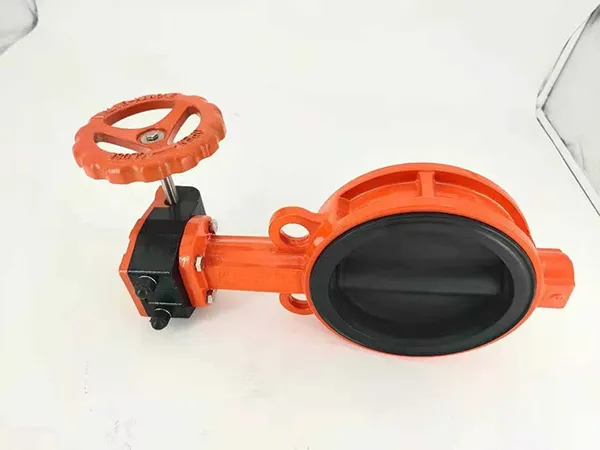

Lever Wafer Concentric Butterfly Valve Rubber Lined Disc

مشخصات

بدنه: چدن (GG25)، چدن گره ای (GGG40/50)، فولاد کربنی (WCB A216)، فولاد ضد زنگ (SS304 / SS316 / SS304L/SS316L)، فولاد ضد زنگ دوبلکس (2507/1.4529)، آلویه برنز، آلومینیوم

لاستیک نیتریل بوتادین سیت شیر (NBR)، مونومر اتیلن پروپیلن دی ان (EPDM)/ اتیلن پروپیلن دی ان مونومر خاکی کمیاب (REPDM)، پلی تترا فلوئورواتیلن (PTFE) / پلی تترا فلوئورواتیلن بازیافت شده (RPTFE)، لاستیک فلوئور (Viton)، کلروپالروپروپن سیلیکون، سولفونات پرفلوروکتان (PFA).

ساقه سوپاپ 416 فولاد ضد زنگ (SS416)، فولاد ضد زنگ 431 (SS431)، 304 (استیل ضد زنگ SS304، فولاد ضد زنگ 316 (SS316)، فولاد ضد زنگ دوبلکس (SS304 / SS316 / SS304L/SS316L)، فولاد ضد زنگ دوبلکس (2450) پوشش (DI/WCB/SS) (پوشش اپوکسی/نایلون /EPDM/NBR/PTFE/PFA)

بوش: PTFE، برنز

حلقه های O: NBR، EPDM، FKM

حالت عملکرد: اهرم دستی، گیربکس، محرک الکتریکی/پنوماتیکی/هیدرولیک

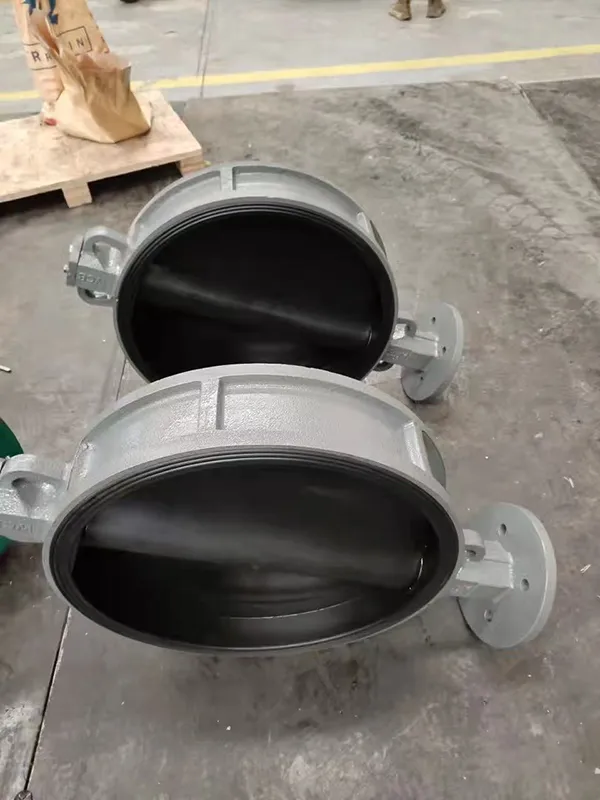

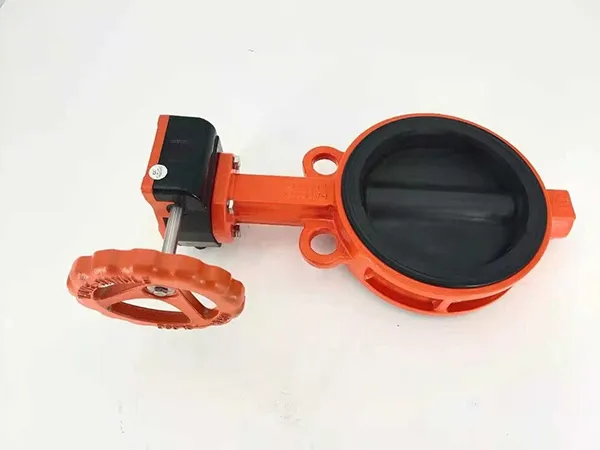

Lever Wafer Concentric Butterfly Valve Rubber Lined Disc
