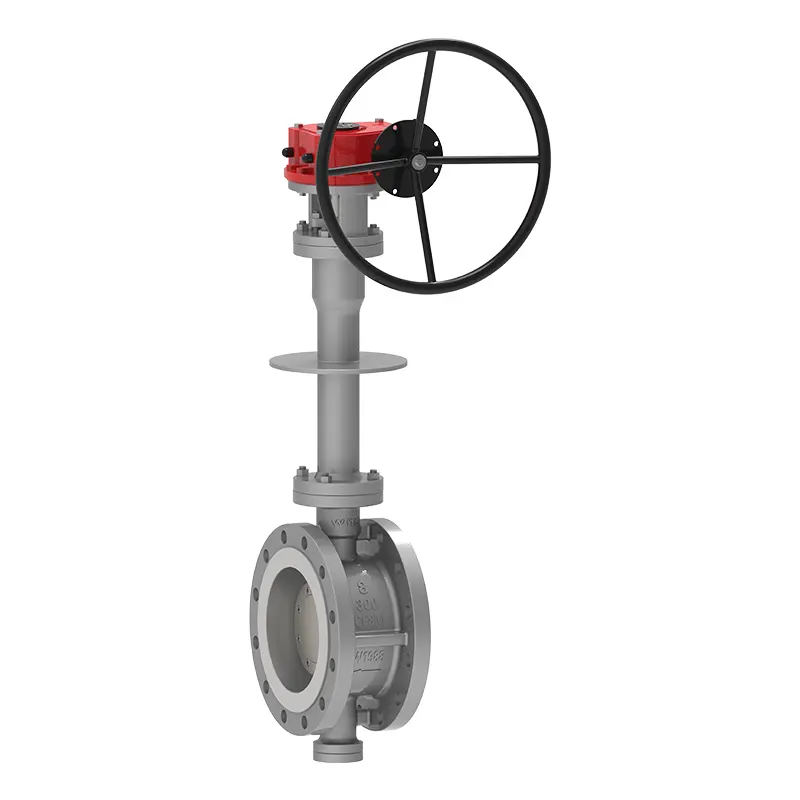

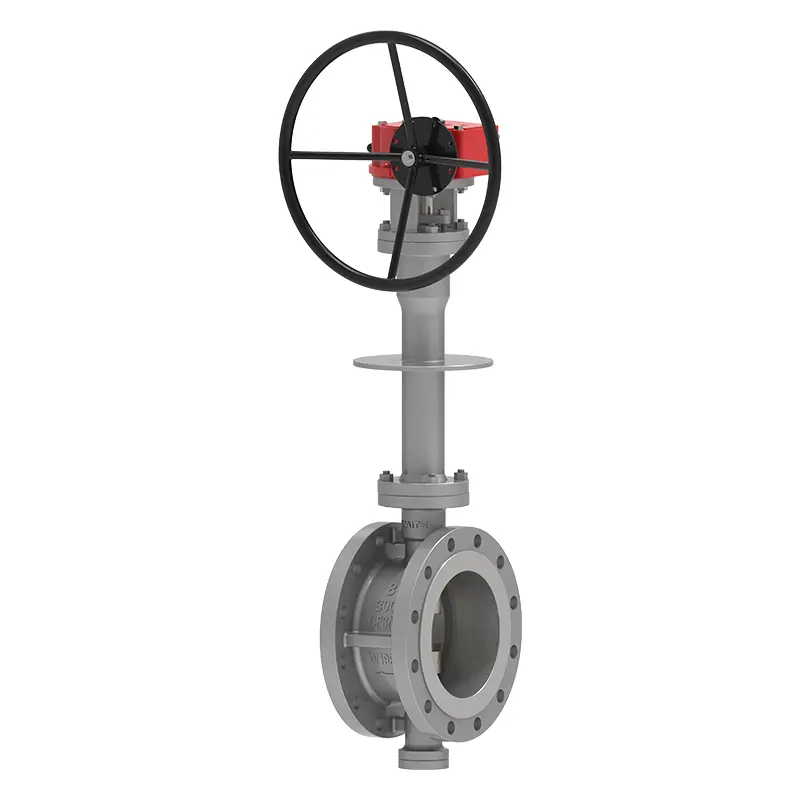

شیر پروانه ورودی جانبی کرایوژنیک

شیر پروانه ورودی جانبی کرایوژنیک یک شیر پروانه ای با صرفه جویی در مصرف انرژی است که به تازگی توسط Waits ساخته شده است. این مجموعه از بدنه دریچه ، صفحه پروانه ، حلقه آب بندی ، مکانیسم انتقال و سایر اجزای اصلی تشکیل شده است. ساختار آن طراحی اصل دو بعدی یا سه بعدی را به تصویب می رساند و از فناوری جدید سازگار با مهر و موم الاستیک یا مهر و موم چند سطحی سخت و نرم استفاده می کند ، که هنگام بهره برداری از شیر پروانه ، گشتاور را کاهش می دهد ، باعث افزایش تلاش و انرژی می شود. چنین طراحی و انتخاب فرآیند همچنین می تواند مقاومت کلی در برابر خوردگی ، مقاومت در برابر دمای بالا و مقاومت در برابر سایش دریچه پروانه را تضمین کند.

استانداردهای اجرا

کاربرد

ویژگی های عملکرد

1. شیر پروانه ورودی جانبی کرایوژنیک ، طراحی دوتایی و کوچک و کوچک را به تصویب می رساند: گشتاور به سطح داخلی پیشرو (60 ~ 40 ٪ از همسالان) می رسد و قیمت های برقی و پنوماتیک تطبیق بسیار سودمند است.
2. صندلی سوپاپ و حلقه آب بندی را می توان بصورت آنلاین با طراحی محفظه تعمیر و نگهداری جایگزین کرد: صندلی دریچه و حلقه آب بندی از هم جدا شده و شیر برای نگهداری و تعویض آسان دارای درگاه بازرسی است.
3. کلیدهای دوتایی بالا و پایین صفحه شیر و ساقه دریچه می توانند اطمینان حاصل کنند که در دمای پایین گیر نمی شود و در عین حال با طراحی ضد پرواز API 609 مطابقت دارد.
4. گشتاور شیر کوچک است: سطح آب بندی نزدیک به سایش صفر است که عمر سرویس شیر را گسترش می دهد.
5. این برنامه طیف گسترده ای از برنامه ها دارد و می تواند برای دستگاه های دمای فوق العاده کم مانند LNG ، پروپیلن و اتیلن استفاده شود.
6. عملکرد آب بندی خوب: نشت در دمای طبیعی API598 است و نشت در دمای پایین 1/3 از BS6364 است. نیازهای آب بندی مثبت و معکوس BS6364 را در دماهای پایین برآورده کنید.
7. بدنه دریچه و صندلی دریچه اجزای جداگانه ای هستند: صندلی سوپاپ و حلقه آب بندی می تواند از مواد مختلفی برای تأمین شرایط کار ساخته شود.
8. سه محور: خط مرکزی شافت از خط مرکزی سطح آب بندی منحرف می شود ، خط مرکزی شافت کمی از خط مرکزی خط لوله منحرف می شود و خط مرکزی سطح آب بندی بدنه دریچه (مخروط مورب) با خط مرکزی خط لوله ، موقعیت زاویه ای را تشکیل می دهد.
