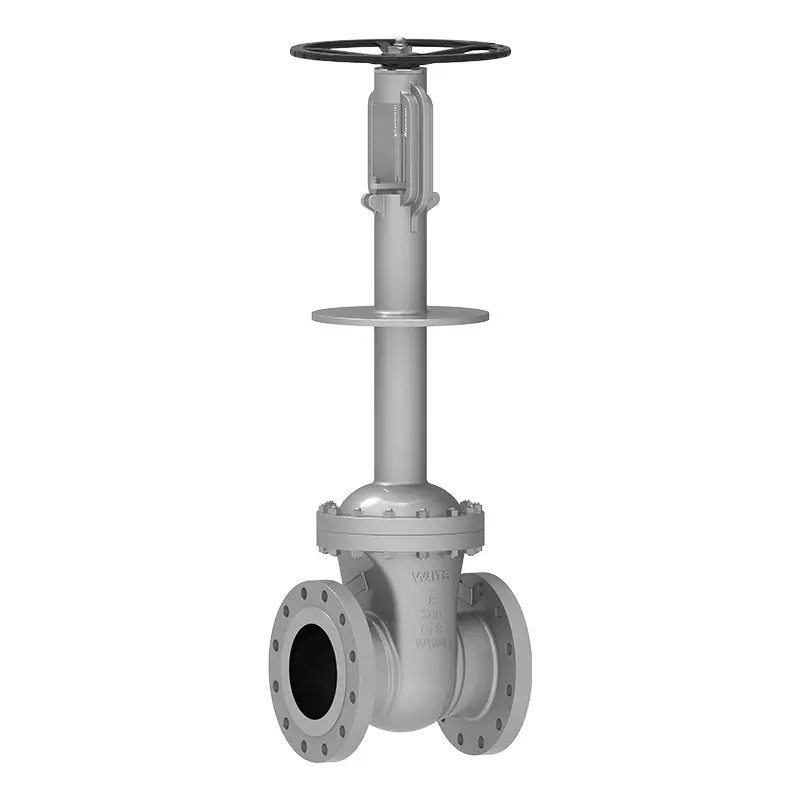

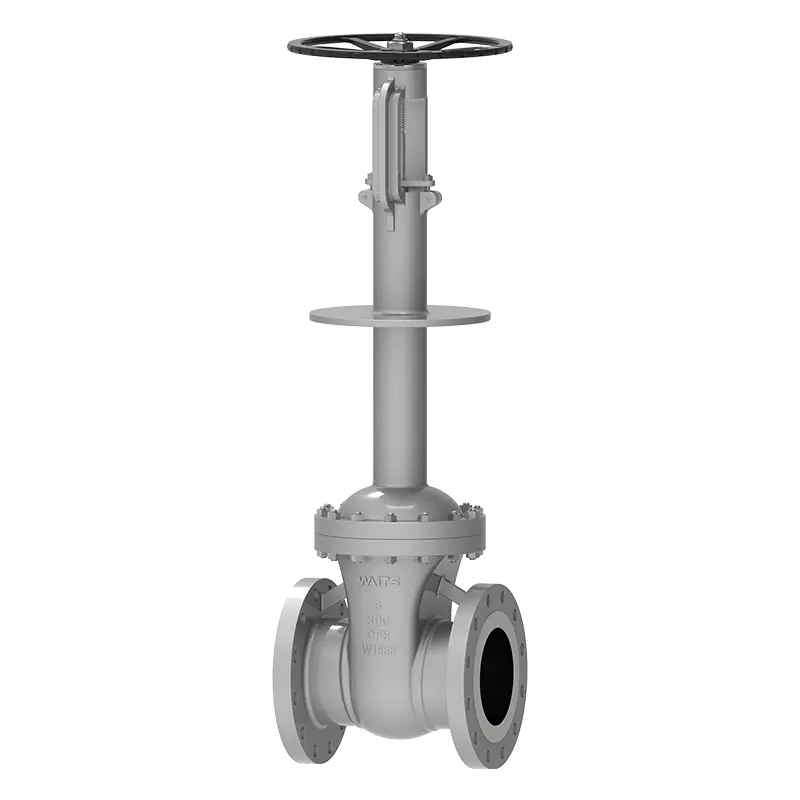

دریچه دروازه کرایوژنیک

Waits یک تامین کننده بزرگ ادغام دریچه است ، شیر دروازه Cryogenic یکی از محصولات ما است. ما پایگاه تولید خودمان را داریم و دفتر مرکزی جهانی در ونژو چین واقع شده است. مواد تولیدی محصولات با دقت انتخاب شده و می توانند قیمت های رقابتی را ارائه دهند. آنها به خوبی در عربستان سعودی ، امارات متحده عربی ، کویت و منطقه شمالی مورد استفاده قرار گرفته اند و می توانند با شرایط کار پیچیده کنار بیایند.

ارسال استعلام

توضیحات محصول

دریچه دروازه کرایوژنیک معمولاً در دمای زیر -40 درجه سانتیگراد کار می کند و عمدتاً در اتیلن ، گیاهان گاز طبیعی مایع ، گاز طبیعی LPG ، مخازن ذخیره سازی LNG ، پایه های دریافتی و تجهیزات ماهواره ای ، تجهیزات جداسازی گاز پتروشیمی ، اکسیژن مایع ، هیدروژن مایع ، نتروژن مایع ، نیتروژن ، مایع آرگوژن ، مایع آرگون ، مایع آرگون ، مایع آرگون ، مایع آرگوژیک مایع ، مایع ، هیدروژن مایع. تجهیزات تولید اکسیژن و غیره

استانداردهای اجرا

استانداردهای طراحی	API 600 ، API 602 ، BS 6364 ، ASME B16.34 ، MESC SPE 77/200 ، MSS SP-134
استانداردهای فلنج	ASME B16.10 ، ASME B16.25 ، ASME B16.5
روش اتصال	RF ، RTJ ، BW
آزمایش و پذیرش	API 598/BS 6364 ، MESC SPE 77/200 ، MSS SP-134
طول ساختاری	ASME B16.10 ،
رتبه بندی فشار و دما	ASME B16.34 、
تست ضد آتش	API607 ، api6fa
استانداردهای نشت کم	ISO 15848-1 ، API 622
طراحی ضد خوردگی	NACE آقای 0103 ، NACE آقای 0175

کاربرد

اندازه	NPS 2 ″ ~ NPS 24 ″ DN50 ~ DN600
دامنه فشار	CL150 ~ CL1500 PN10 ~ PN250
دامنه دما	； -196 ° C ~ +150
دامنه کاربرد	به طور عمده در اتیلن ، تجهیزات گاز طبیعی مایع ، LPG گاز طبیعی ، مخازن ذخیره سازی LNG ، پایه های دریافت و ایستگاه های ماهواره ای ، تجهیزات جداسازی هوا ، تجهیزات جداسازی گاز دم پتروشیمی ، اکسیژن مایع ، هیدروژن مایع ، نیتروژن مایع ، آرگون مایع مورد استفاده قرار می گیرد.
حالت محرک	توربین ، پنوماتیک ، برقی
پوشش بدنه/دریچه	A182 F304/F304L/F316/F316L/CF3/CF3M/LF2/LCB/LF3/LCC
صفحه شیر/صندلی دریچه	F316/F304+HF
ساقه	F6A F304 F316 F51 F53 Monel K500
مهره ساقه	آلیاژ مس
بسته بندی	گرافیت انعطاف پذیر ، بسته بندی آزبست گرافیت ، پلی تترا فلورو اتیلن ...

ویژگی های عملکرد

1. کلیه قطعات دریچه دروازه کرایوژنیک در تماس با محیط ، قبل از اتمام ، به طور کامل با توجه به نیازهای مشخصات تحت درمان قرار می گیرند تا اطمینان حاصل شود که قطعات می توانند در برابر گسترش و انقباض ناشی از تغییرات دما به طور کامل مقاومت کنند و ساختار صندلی دریچه به دلیل تغییر دما به طور دائم تغییر شکل نمی یابد.
2. یک ساختار پوشش دریچه ای بلند که می تواند از جعبه چاشنی محافظت کند ، تصویب شده است.
3 ساختار دروازه تحت تأثیر تغییرات دما قرار نمی گیرد و می تواند ثبات و آب بندی را حفظ کند. به طور خاص ، دروازه های الاستیک و دروازه های باز اتخاذ می شوند.
4. صندلی آب بندی فوقانی یک ساختار روکش کاربید کبالت-کروم-تونگستن برای جلوگیری از گاز گرفتن مواد از جنس استیل ضدزنگ است.
5. صندلی سوپاپ و ساختار سطح آب بندی دروازه: روکش کاربید کبالت-کروم-تونگستن ؛
6. ساختار سوراخ تسکین فشار می تواند از افزایش فشار غیر طبیعی در حفره میانی جلوگیری کند. محل سوراخ فشار فشار به ساختار شیر بستگی دارد. می توان آن را روی صندلی دریچه یا روی صفحه دروازه قرار داد و به انتهای ورودی شیر وصل کرد.
7. سطح ساقه دریچه برای جلوگیری از خراش های سطح در هنگام باز و بسته شدن شیر بر عملکرد آب بندی ، نیتید و سخت شده است.
8. انتخاب سفارشی: بسته بندی را می توان به عنوان بسته بندی کم نشت مطابق با نیاز کاربر انتخاب کرد تا اطمینان حاصل شود که نشت در بسته بندی دریچه نیازهای حفاظت از محیط زیست را برآورده می کند. آستین های جوش داده شده را می توان با توجه به نیاز کاربر تهیه کرد. صفحات عایق (صفحات قطره ای) با توجه به نیاز کاربر می توانند ارائه شوند.

Cryogenic Gate Valve
