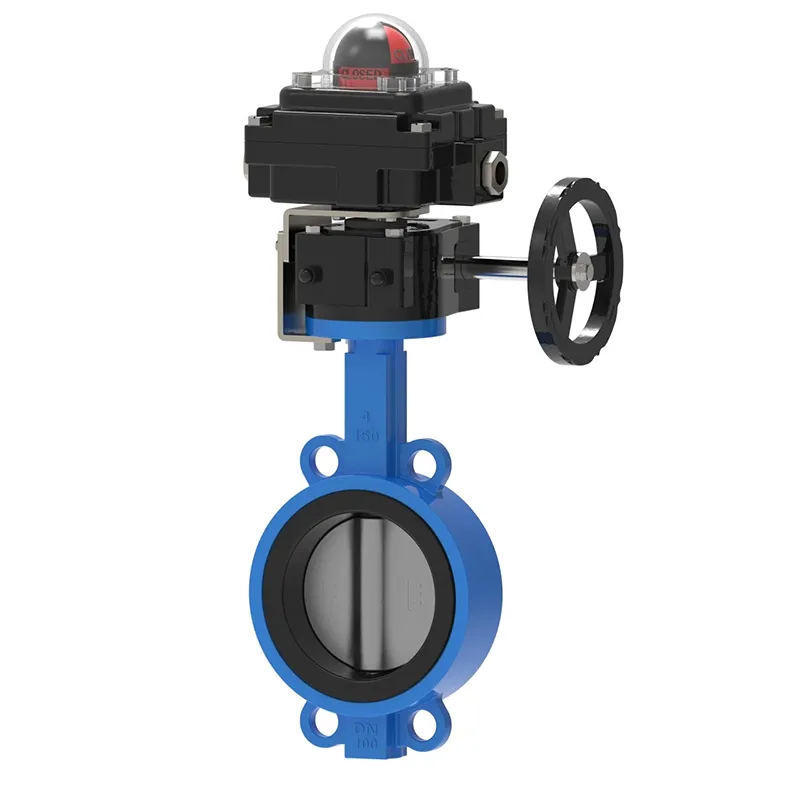

شیر پروانه ای با سوئیچ محدود

همانطور که کارخانه ها و فرآیندهای آنها به طور فزاینده ای پیچیده می شوند و بیشتر به بازخورد سیستم بلادرنگ متکی هستند، بسیاری از مشتریان به طور فزاینده ای خواستار بازخورد الکتریکی برای شیرهای دستی و اتوماتیک هستند. هر دریچه متفاوت است، بنابراین شیر پروانه ای اصلاح شیر Waits با سوئیچ محدود خدمات سفارشی را بر اساس شیرهای نمونه و جعبه های سوئیچ مورد نیاز ارائه می دهد.

مزیت

محصول نشانگر موقعیت سوپاپ کم هزینه

پوسته پوشش بیکینگ پودر چسب ذوب داغ

کلید مکانیکی 2 کاناله تک قطبی دو پرتاب (SPDT)، جریان نامی 16 آمپر

می توانید وضعیت روشن/خاموش را از طریق یک چراغ نشانگر کروی به وضوح قابل مشاهده نشان دهید

تنظیم دوربین آسان است و کالیبراسیون در محل ساده است. بدون ابزار مورد نیاز

دو رابط مجرای NPT 1/2 اینچی

سوپاپ پروانه ای با سوئیچ لیمیت یک کلید محدود دستی مناسب برای شیرهای توپی تا سایز 8 اینچ و شیرهای پروانه ای است. این شیر با استاندارد ISO5211 مطابقت دارد، دارای امتیاز NEMA 4X است و مجهز به یک دستگاه قفل داخلی است. کلید حد استاندارد SPDT 10 آمپر @ 120VAC.

سوئیچ حد یک وسیله الکترومکانیکی است که به صورت مکانیکی یک محرک را به یک کلید الکتریکی متصل می کند. سوئیچ لیمیت یک وسیله کنترلی است که با حرکت یک جسم تغذیه می شود. به طور خلاصه، سوئیچ های محدود می توانند حرکت سایر اشیاء را نظارت کنند.

لیمیت سوئیچ های مکانیکی دقت و تکرارپذیری بالایی دارند. سنسورهای تماسی برای تشخیص حضور و موقعیت اشیاء در عملیات صنعتی استفاده می شوند.

انواع لیمیت سوئیچ ها معمولا به چهار دسته تقسیم می شوند: نوع ویسکر، نوع غلتکی، نوع اهرمی و نوع پیستونی. آنها به صورت معمولی باز، به طور معمول بسته یا هر دو پیکربندی شده اند. در برخی از کاربردها، سوئیچ های محدود با سنسورهای مجاورت جایگزین شده اند.

هنگامی که یک جسم با اهرم سوئیچ محدود (یا پیستون) تماس پیدا می کند، اهرم یک فاصله از پیش تعیین شده حرکت می کند تا زمانی که تماس فعال شود. Overtravel به اهرمی اشاره دارد که فراتر از مسافت سفر از پیش تعیین شده حرکت می کند. نکات اصلی

مشخصات سوئیچ حد

با توجه به اینکه سوپاپ پروانه ای با سوئیچ محدود برای عملیات خاص طراحی شده است، هر سوئیچ لیمیت باید بر اساس کاربرد کالیبره شود. لطفاً پارامترهای زیر را برای ارزیابی سازگاری سوئیچ محدود با برنامه مورد نظر خود بررسی کنید.

پوسته: آلومینیوم دایکاست: مهر و موم O-ring

سازه های فولادی ضد زنگ 304 و 316 اختیاری

پوشش: پوشش پودری پلی استر (ساعت)

O-ring: لاستیک نیتریل (استاندارد) -25 ℃ -85 ℃ (ساعت)

نوع محیط: 4، 4X، IP67

درجه ضد انفجار: Cl 1 zone 1، Ex d IIC T6 Gb

طبقه بندی منطقه ای: نما 4، نما 7

بست: استیل ضد زنگ

محور: فولاد ضد زنگ نامور

رزوه های NPT دو نیم اینچی

مخاطبین بلوک ترمینال: 8

ولتاژ کاری: 120VAC، 12VDC، 24VDC

پایه نصب: مگابایت – 3.4:30 x 80، 130 H: 20، 30 (فولاد ضد زنگ)

محدوده دما: -20 ℃ -85 ℃

سنسورها: کلید مکانیکی CROUZET (استاندارد)، سوئیچ مجاورت (اختیاری)

مدل: IP-67 (N4)، ALS-500M (ضد انفجار)
