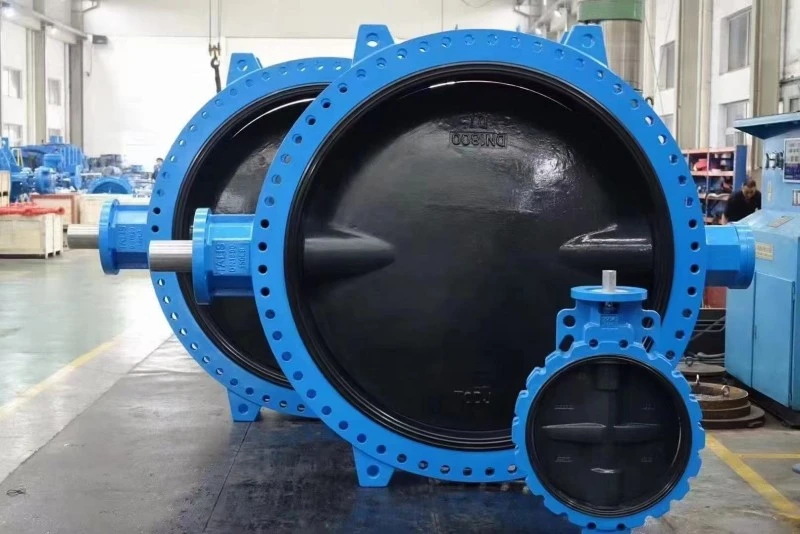

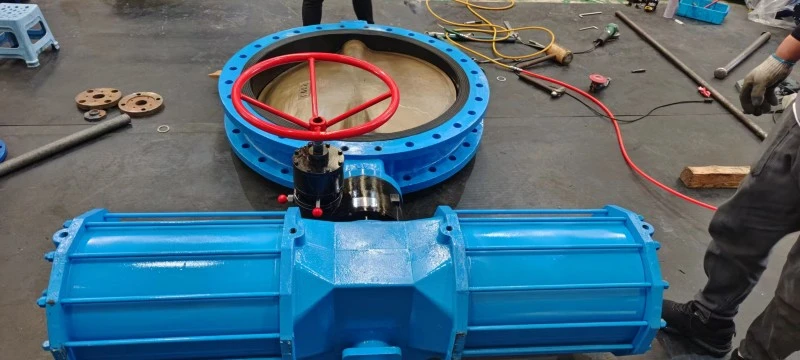

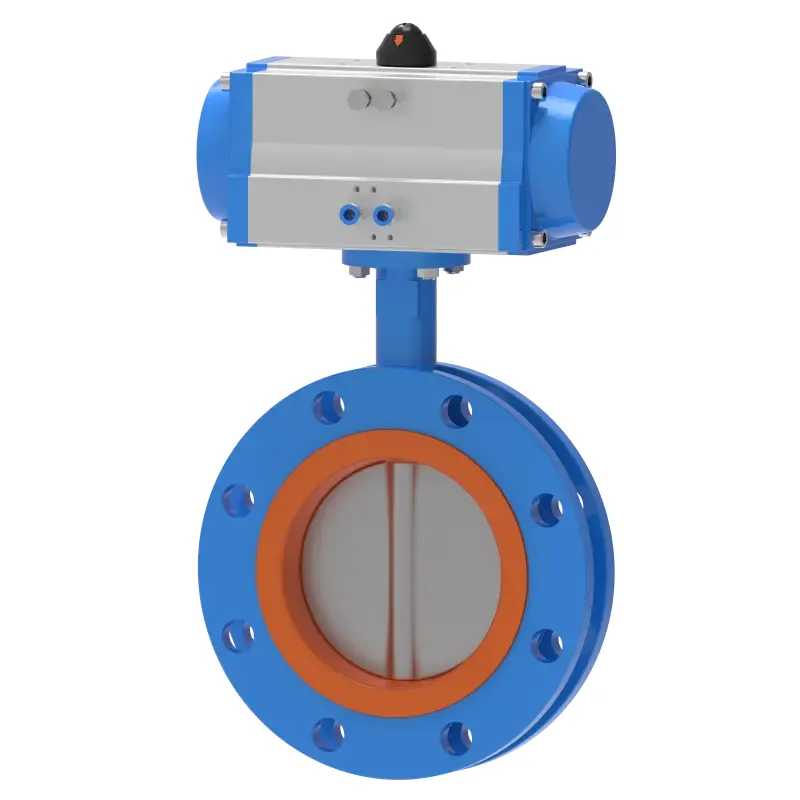

شیر پروانه ای فلنجی نوع U

شیر پروانه ای شیر فلنجی U-Type با دوام، اندازه کوچک، سبک وزن و تنها از چند قسمت تشکیل شده است. علاوه بر این، می توان آن را به سرعت باز و بسته کرد. هنگامی که شیر پروانه ای فلنجی در موقعیت کاملا باز است، ضخامت صفحه پروانه تنها مقاومتی است که محیط از طریق بدنه شیر جریان می یابد، بنابراین افت فشار ایجاد شده توسط شیر بسیار کم است و ویژگی های کنترل جریان بهتری دارد. انواع آب بندی شیر پروانه ای فلنجی نوع U آب بندی الاستیک و آب بندی فلزی می باشد. شیر آب بندی الاستیک، حلقه آب بندی را می توان در بدنه شیر تعبیه کرد یا در اطراف صفحه پروانه نصب کرد.

ویژگی

1. شیر پروانه ای ساختاری ساده، حجم کم، وزن سبک دارد و تنها از چند قسمت تشکیل شده است. علاوه بر این، به سادگی 90 درجه بچرخانید تا به سرعت باز و بسته شود و کار با آن آسان شود. در عین حال، شیر دارای ویژگی های کنترل سیال خوبی است.

2. ساختار ساده و جمع و جور است و به سرعت 90 درجه باز و بسته می شود.

3. گشتاور عملیاتی بسیار کم، صرفه جویی در انرژی.

4. منحنی جریان به سمت یک خط مستقیم میل می کند که عملکرد تنظیم عالی را نشان می دهد.

5. طیف گسترده ای از انتخاب مواد، مناسب برای رسانه های مختلف.

به سادگی 90 درجه بچرخانید تا به سرعت باز و بسته شود، کار با آن آسان است. در عین حال، شیر پروانه ای فلنجی U-Type دارای ویژگی های عالی کنترل سیال است.

طول عمر شیرهای آب بندی فلزی معمولاً بیشتر از شیرهای آب بندی الاستیک است، اما رسیدن به آب بندی کامل دشوار است.

مقایسه شیر پروانه ای فلنجی نوع U و شیر پروانه ای دو گیره

1. مواد (شباهت):

بدنه سوپاپ: چدن خاکستری؛ چدن داکتیل؛ فولاد کربن.

دیسک شیر: چدن انعطاف پذیر (روکش نیکل یا روکش نایلون)؛ فولاد ضد زنگ 304/316؛ آلومینیوم برنز.

ساقه سوپاپ: فولاد ضد زنگ 410/416/304/316.

صندلی سوپاپ: لاستیک EPDM؛ لاستیک نیتریل؛ تفلون; فلورو لاستیک؛ هپارن؛ لاستیک کلروپرن؛ نشیمن سوپاپ فلزی.

2. فشار (شباهت):

کلاس 125/150 ； PN10/16/25

3. دامنه کاربرد:

شیر پروانه‌ای فلنجی U-Type با شیرهای پروانه‌ای گیره یا لوگ متفاوت است زیرا از اتصالات فلنجی استفاده می‌کند و طول وجه انتهایی آن کوتاه‌تر است.

اگر برای کنترل جریان نیاز به استفاده از شیرهای پروانه ای است، مهم ترین نکته انتخاب اندازه و نوع صحیح شیر است. اصل ساختاری شیرهای پروانه ای به ویژه برای ساخت شیرهای با قطر بزرگ مناسب است. شیرهای پروانه ای نه تنها در صنایع عمومی مانند نفت، گاز طبیعی، شیمیایی و تصفیه آب، بلکه در سیستم های آب خنک کننده نیروگاه های حرارتی نیز کاربرد فراوانی دارند.

اگر برای کنترل جریان باید از شیر پروانه ای فلنجی نوع U استفاده شود، مهم ترین نکته این است که اندازه و نوع شیر را به درستی انتخاب کنید. اصل ساختاری شیرهای پروانه ای به ویژه برای ساخت شیرهای با قطر بزرگ مناسب است. شیرهای پروانه ای نه تنها در صنایع عمومی مانند نفت، گاز طبیعی، شیمیایی و تصفیه آب، بلکه در سیستم های آب خنک کننده نیروگاه های حرارتی نیز کاربرد فراوانی دارند.
