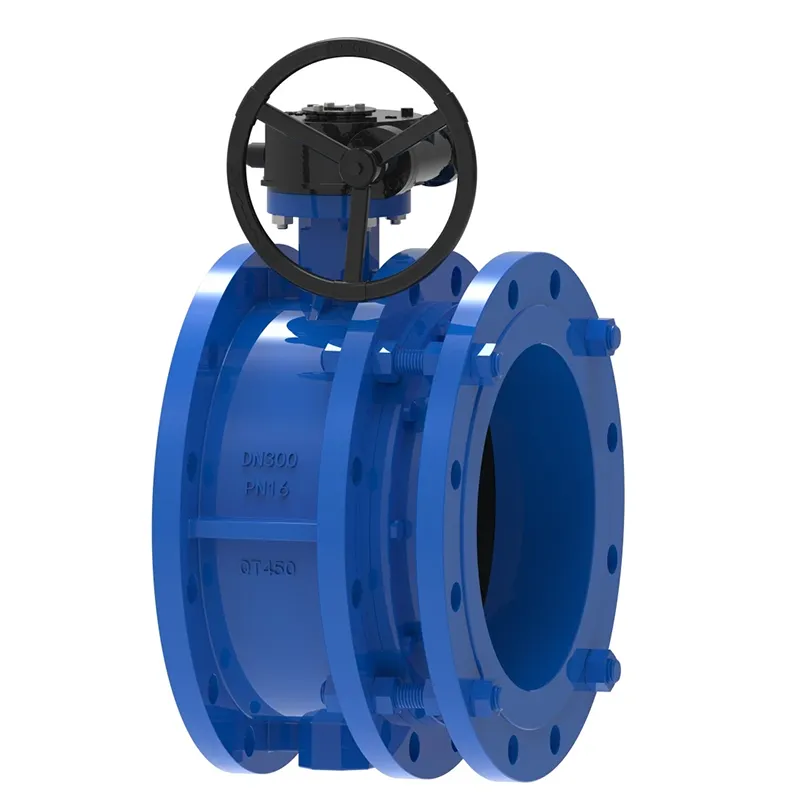

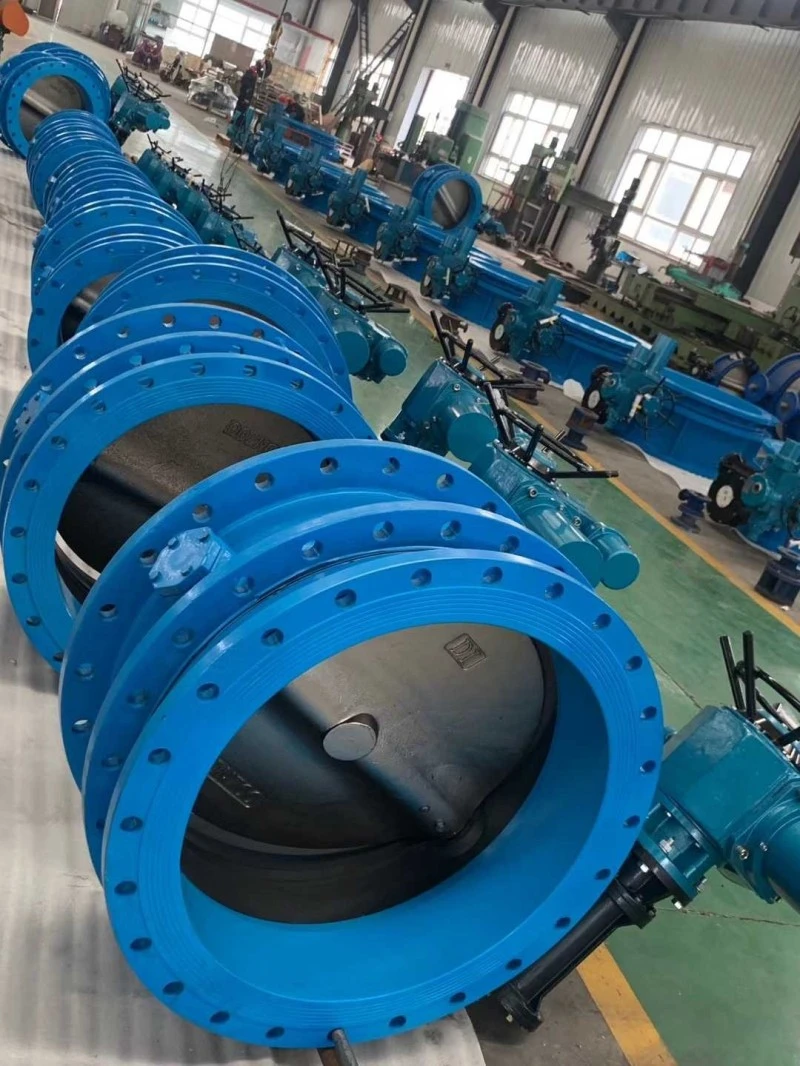

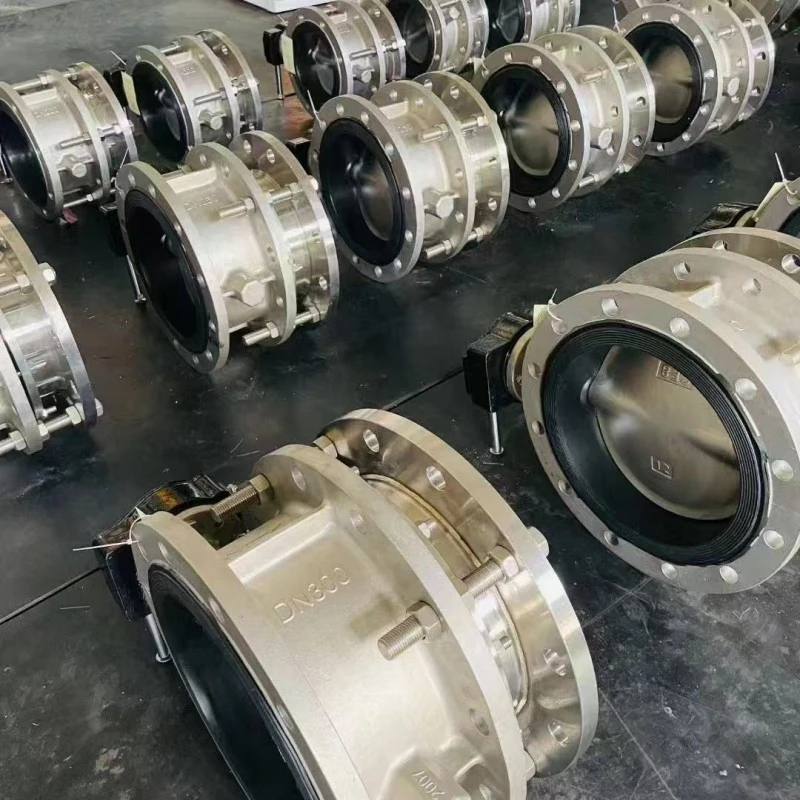

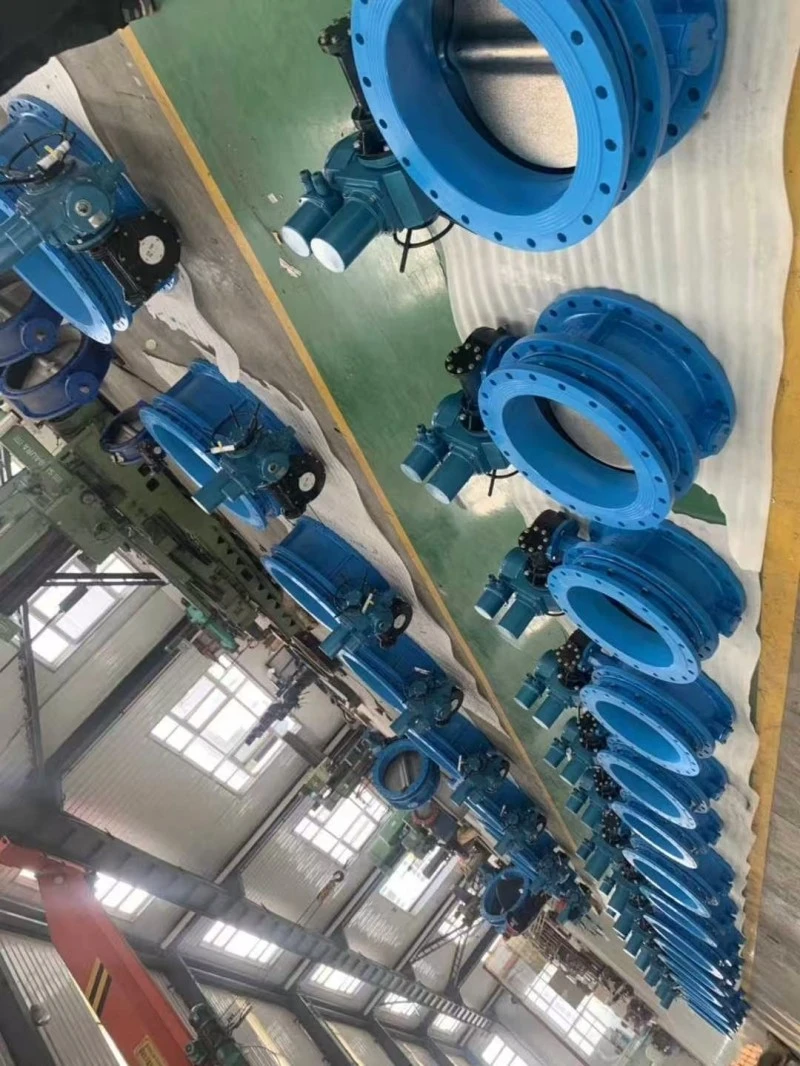

دریچه پروانه ای متحدالمرکز انبساط

صفحه پروانه ای شیر پروانه ای متحدالمرکز تلسکوپی پیشرفته در جهت قطر خط لوله نصب می شود. در کانال استوانه‌ای بدنه شیر پروانه‌ای تلسکوپی، صفحه پروانه‌ای دیسکی شکل حول محور می‌چرخد، با زاویه چرخش بین 0 تا 90 درجه. با چرخش تا 90 درجه، دریچه کاملا باز است. مناسب برای دماهای ≤ 80 ℃، مورد استفاده در نفت، مواد شیمیایی، مواد غذایی، دارویی، نساجی، کاغذسازی، برق، تامین آب و زهکشی، خطوط لوله گاز برای تنظیم جریان، رهگیری رسانه ها و جبران انبساط و انقباض حرارتی خط لوله.

مزایا:

شیر پروانه ای متحدالمرکز تلسکوپی (با ساختاری که می تواند در محدوده مشخصی از طول گسترش یابد) نه تنها جداسازی شیر را تسهیل می کند، بلکه استرس خط لوله را کاهش می دهد و از شیر محافظت می کند. در عین حال، روش نصب شیرهای پروانه ای و درزهای انبساط را نیز فشرده می کند و فضا را فشرده تر می کند. به طور معمول، این نوع شیرها نیاز به تعمیر و نگهداری خاصی ندارند و فقط نیاز به مشاهده منظم قسمت های انبساط و انقباض برای نشتی و جدا شدن دارند.

روش نصب شیر پروانه ای متحدالمرکز تلسکوپی دارای مزایای زیادی است، زیرا فقط درز انبساط نیاز به جداسازی دارد، که باعث صرفه جویی در فضای نگهداری زیادی می شود و به تعمیر و نگهداری بدون سوپاپ دست می یابد (دریچه های پروانه ای سنگین تر، درزهای انبساط سبک تر هستند و شدت کار کمتر است).

اقدامات احتیاطی نصب:

1. از بین بردن شیرهای پروانه ای با فلنج های انبساط جدا شده در محل ساخت و ساز خط لوله اکیداً ممنوع است. طولانی کردن یا کوتاه کردن مکرر شیر پروانه ای تلسکوپی در محل اکیدا ممنوع است.

2. لوله های دو سر شیر انبساط باید متحدالمرکز باشند و دو سطح فلنج روی لوله ها باید موازی باشند.

3. پیچ های ثابت فلنج باید به طور متقارن سفت شوند و پیچ های ثابت فلنج را با نیروی یک طرف سفت نکنید.

4. لوله انبساط در پشت شیر ​​نصب شده است.

5. قسمت انبساط شیر انبساط نباید در گوشه یا انتهای خط لوله نصب شود.

6. شیر پروانه ای فلنج انبساط باید قبل از نصب صاف قرار گیرد و نباید به میل خود ضربه بخورد.

7. طول ساختاری شیر پروانه ای متحدالمرکز تلسکوپی حداقل طول در کارخانه است و در طول نصب به طول نصب (یعنی طول طراحی) کشیده می شود.

هنگامی که طول بین خطوط لوله از طول نصب شیر پروانه ای انبساط بیشتر شد، لطفاً فاصله خطوط لوله را تنظیم کنید و شیر انبساط را به زور نکشید تا به آن آسیب نرسانید.

9. شیر پروانه ای شیر پروانه ای متحدالمرکز تلسکوپی در هر موقعیتی قابل نصب است. هنگامی که برای جبران دما استفاده می شود، پس از اتمام نصب خط لوله، براکت ها باید در دو سر در امتداد محور خط لوله نصب شوند تا از بیرون کشیدن لوله انبساط شیر انبساط جلوگیری شود. نیروی پشتیبانی براکت طبق فرمول زیر محاسبه می شود و برداشتن براکت در حین کار اکیداً ممنوع است.

نحوه انتخاب:

شکل ساختاری شیر پروانه ای هم مرکز تلسکوپی به دو نوع شیر پروانه ای تلسکوپی متحدالمرکز و شیر پروانه ای تلسکوپی خارج از مرکز تقسیم می شود. با توجه به مکانیسم های عملیاتی مختلف، می توان آن را به شیرهای پروانه ای تلسکوپی با چرخ دنده کرم، شیر پروانه ای تلسکوپی پنوماتیک و شیر پروانه ای تلسکوپی الکتریکی تقسیم کرد.

با توجه به مواد مختلف آب بندی، به شیرهای پروانه ای تلسکوپی نرم مهر و موم شده و دریچه پروانه ای تلسکوپی تلسکوپی مهر و موم شده سخت تقسیم می شود.

شیرهای پروانه ای متمرکز تلسکوپی معمولاً برای خطوط لوله آب تمیز با دمای T> 80 درجه سانتیگراد استفاده می شود و خطوط لوله خورنده نیستند. شیرهای پروانه ای تلسکوپی سخت مهر و موم شده معمولاً در خطوط لوله انتقال حرارت بخار با دمای T> 425 ℃ استفاده می شود. بنابراین هنگام انتخاب شیر پروانه ای تلسکوپی باید محیط، دما، فشار و ... را روشن کرد تا انتخاب صحیحی انجام شود.
