Waits VALVE DACTILE IRON Y-STRAINER از یک قطعه با استحکام بالا و پوسته آهنی انعطاف پذیر با کیفیت بالا برای محافظت از سیستم خط لوله استفاده می کند. نوع Y که توسط تیم ما طراحی شده است می تواند به طور موثری ناخالصی ها را با کاهش فشار کم فیلتر کند. وقتی در خطوط لوله صنعتی و مدنی کار می کنید ، به این محصول بسیار مفید و مفید برای شما فکر می کنید!

ارسال استعلام

توضیحات محصول

INSOLATION INSOLATION INSOLATION INSOLATION DACTILE IRON y-strainer به فیلتر ذرات کمک می کند. فیلتر نوع Y شامل چندین رابط رشته ای برای اتصال نقاط PT ، درگاه های اگزوز و لوازم جانبی است. علاوه بر این ، همچنین دارای یک فیلتر سوراخ شده از فولاد ضد زنگ یکپارچه است. این طراحی دقیق پایه و اساس آرامش خاطر شما است!

اصل کار

هنگامی که مایع وارد خط لوله y-strainer strainer strainer انتظار می شود ، ابتدا به داخل حفره "Y" شکل می گیرد. تحت عمل فیلتر ، ناخالصی ها در قسمت بیرونی فیلتر رهگیری می شوند ، در حالی که مایع تمیز از طریق فیلتر به داخل پرنده منتقل می شود و همچنان در خط لوله جریان می یابد. با ادامه روند فیلتر ، ناخالصی ها به تدریج روی سطح فیلتر جمع می شوند. هنگامی که فیلتر تا حدی مسدود شود ، اختلاف فشار بین ورودی فیلتر و خروجی افزایش می یابد و بر جریان طبیعی مایعات تأثیر می گذارد. در این زمان ، فیلتر باید تمیز یا جایگزین شود.

استانداردهای اجرا-آهن y-strainer
استانداردهای طراحی	API 6D ، EN1074
استاندارد فلنج	ASME B16.5/ASME B16.47- A/B/EN1092-1/2
پیوستگی	NPT ، RF ، FF ، RTJ ، BW ، SW
پذیرش آزمون	آتش 598 EN12266
طول ساختار	API6D/ASME B16.10/EN558
رتبه بندی فشار و دما	ASME B16.34
تست آتش	6FA Fire Flight607
استاندارد نشت کم	ISO 15848-1 ، API 622
طراحی ضد خوردگی	NACE آقای 0175
کاربرد- uctile Iron y-strainer
اندازه	NPS 1/4 ″ ~ NPS 12 ″ DN6 ~ DN300
دامنه فشار	CL125 ~ CL150 PN10 ~ PN25
دامنه دما	-20 ℃ 300 ℃
کاربرد	آب سرد ، آب گرم (درجه حرارت معمولاً 120 ℃ است ، باید به پایداری حرارتی چدن توجه شود). آب خانگی ، آب در گردش صنعتی ، آب آتش ، هوای فشرده شده (فشار برای جلوگیری از فشار بیش از حد چدن باید 1/6 mpa باشد). گاز غیر خورنده (مانند نیتروژن ، دی اکسید کربن و غیره) ؛ روغن روغن کاری ، روغن هیدرولیک (روغن خورنده غیر قوی ، آب بندی باید تأیید شود). سوخت کم ویسکوزیته (مانند دیزل ، از تماس طولانی مدت با حلال های قوی باید جلوگیری شود).
بدنه	چدن
فیلتر کردن	F304 ، F304L ، F316 ، F316L ، سیم آهن گالوانیزه ، سیم مسی

خصوصیات عملکرد

Iron-strainer Iron Ductile Waits نام خود را از ساختار "Y" شکل خود گرفته است ، که برای اطمینان از جریان مایعات صاف در داخل کرنش و کاهش مقاومت جریان طراحی شده است. این برنامه به طور معمول دارای یک طراحی قابل جابجایی مانند فلنج یا اتصالات نخ است که امکان تمیز کردن آسان یا جایگزینی صفحه فیلتر را فراهم می کند وقتی که گرفتگی می شود ، به سادگی جدا کردن اتصالات مربوطه امکان نگهداری بی دردسر فضای داخلی را فراهم می کند. با داشتن یک ساختار ساده و گزینه های نصب انعطاف پذیر ، این صاف کننده را می توان با توجه به چیدمان خط لوله به صورت افقی یا عمودی نصب کرد. علاوه بر این ، طراحی جداشونده آن تعمیر و نگهداری مناسب را تسهیل می کند: اپراتورها می توانند به راحتی فشار دهنده را برای تمیز کردن یا تعویض صفحه نمایش بدون ابزار خاص جدا کنند و از این طریق هم هزینه های نگهداری و هم پیچیدگی را کاهش می دهند.

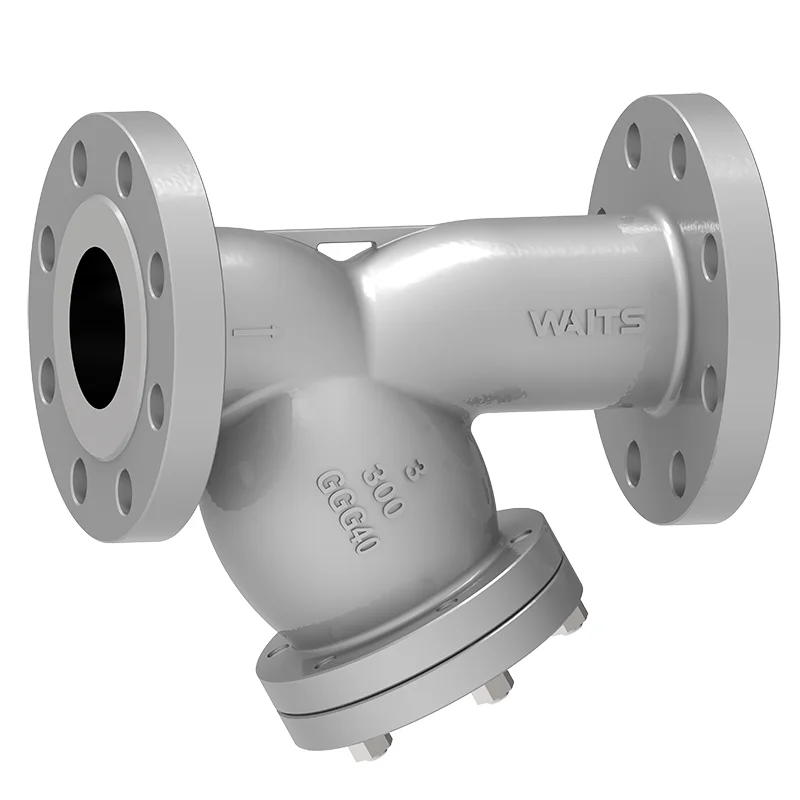

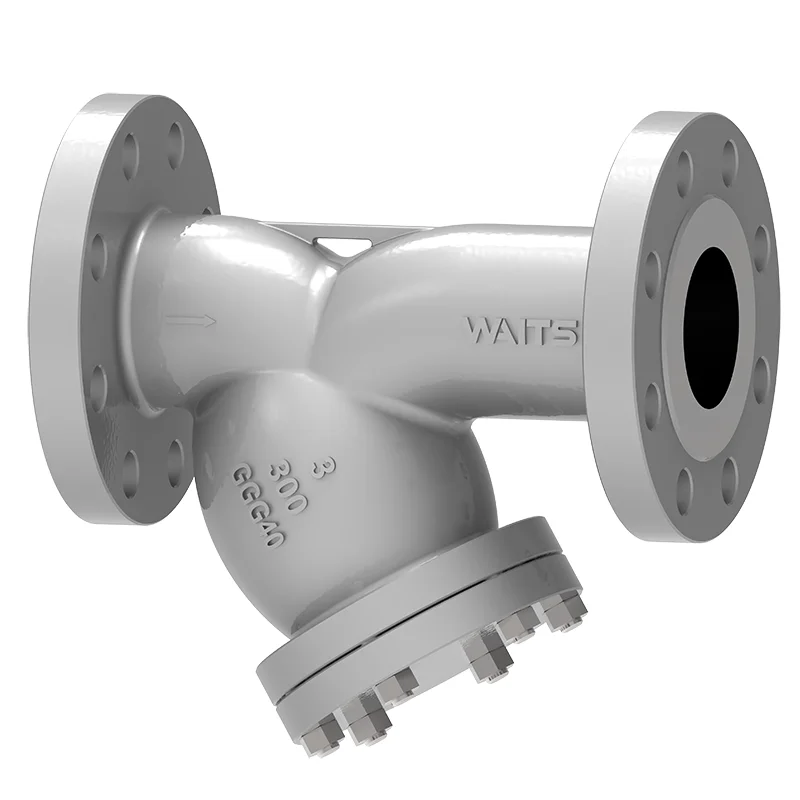

Ductile Iron Y Strainer
