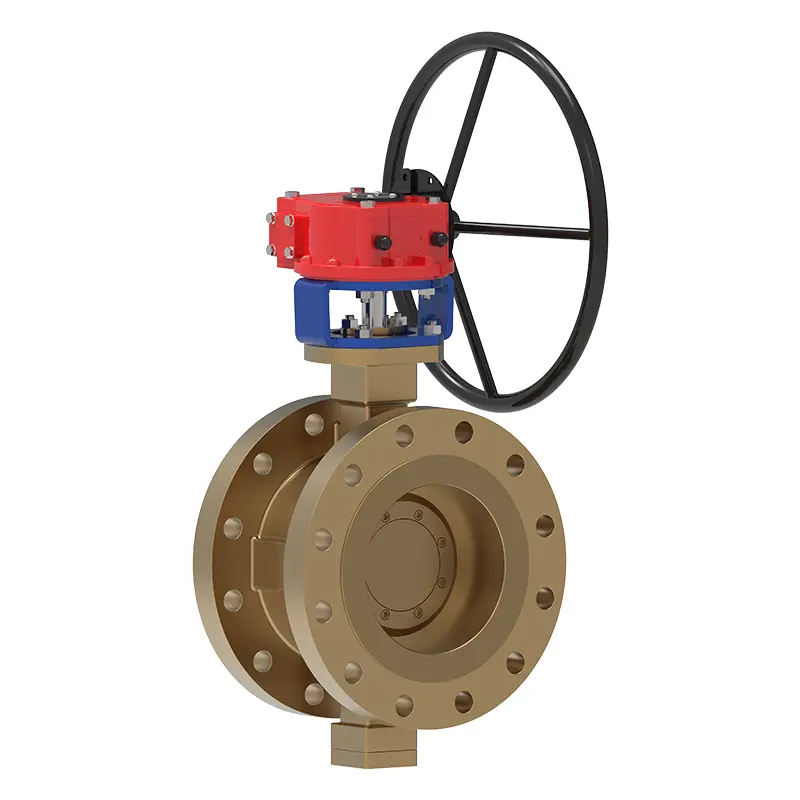

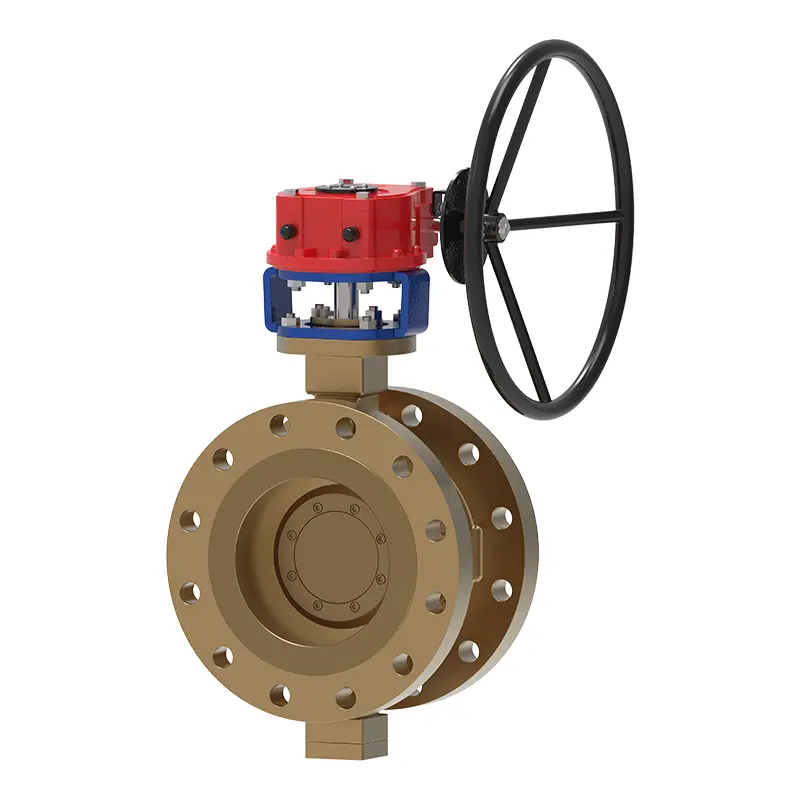

شیر پروانه ای فلنج سه گانه برنز

Waits Bronze Triple Excentric Flange Butterfly Valve از طراحی غیرعادی سه گانه برای کاهش گشتاور و افزایش طول عمر استفاده می کند. بدنه شیر برنز آلومینیومی آن مقاوم در برابر خوردگی/دمای بالا است و مجهز به اتصال فلنج و حالت‌های درایو چندگانه است که برای کنترل سیالات پتروشیمی/انرژی مناسب است. با این ساختار غیرعادی سه گانه، دریچه پروانه ای همیشه یک تناسب محکم بین دیسک پروانه و حلقه مهر و موم در هنگام باز و بسته شدن حفظ می کند.

ارسال استعلام

توضیحات محصول

به شیر Waits خوش آمدید، ما انواع شیر پروانه ای فلنجی برنز سه گانه تجاری و صنعتی را برای شما انتخاب کرده ایم. اتصال لوگ نصب آن را در خط لوله آسان می کند. مناسب برای HVAC، تصفیه آب و پردازش شیمیایی. آنها تقریباً برای تمام فرآیندهای صنعتی از جمله تصفیه آب و فاضلاب، معدن، تولید برق، فرآوری نفت، گاز و نفت، تولید مواد غذایی، تولید مواد شیمیایی و پلاستیک و بسیاری از زمینه‌های دیگر مناسب هستند.

استانداردهای اجرا - شیر پروانه ای فلنج سه گانه برنز
استانداردهای طراحی	API 609، EN593
استاندارد فلنج	ASME B16.5/ASME B16.47- A/B / EN1092-1/2
اتصال	RF، RTJ، FF
قبولی آزمون	API 598 EN12266
طول سازه	API 6D ASME B16.10 EN558
رتبه بندی فشار و دما	ASME B16.34
تست آتش سوزی	/
استاندارد نشتی کم	ISO 15848-1، API 622
طراحی ضد خوردگی	NACE MR 0175

کاربرد - شیر پروانه ای فلنج سه گانه برنز
اندازه	NPS 2″~ NPS 80″ DN50~ DN2000
محدوده فشار	CL150~CL600 PN10 ~ PN100
محدوده دما	-15℃~425℃
برنامه	این می تواند در آب دریا، آب شیرین، بخار، نفت، گاز طبیعی، مواد خام شیمیایی، مایعات اسیدی و قلیایی و سایر رسانه ها، به ویژه در شرایط کاری با مقاومت در برابر خوردگی، دمای بالا و فشار بالا استفاده شود.
حالت رانندگی	اهرم دستی، دنده ای، پنوماتیکی، برقی
بدنه سوپاپ / پوشش سوپاپ	ال - برنز
سطح آب بندی	فولاد ضد زنگ با گرافیت انعطاف پذیر یا Stellite
ساقه سوپاپ	فولاد ضد زنگ 316، 304 یا فولاد ضد زنگ سخت شده در اثر بارش،

ویژگی های عملکرد

شیر پروانه ای فلنجی غیرعادی سه گانه برنز یک شیر دروازه ای است. دروازه به شکل یک پروانه است که یک محور مرکزی و یک دیسک متصل به شفت مرکزی دارد. دیسک در داخل بدنه سوپاپ قرار دارد و محور مرکزی به دستگیره خارج از بدنه سوپاپ متصل است. شیر پروانه ای غیرعادی سه گانه، شیر محور مرکزی سه گانه غیر عادی نیز نامیده می شود. حلقه مهر و موم کامپوزیت فولاد ضد زنگ نصب شده بر روی صفحه پروانه ای طراحی ضد نشتی را نشان می دهد.

برنامه های کاربردی

طراحی شده برای بالاست و سیستم های خنک کننده.

شیر پروانه ای فلنجی برنز سه گانه غیرعادی برای تصفیه آب دریا در عملیات نفت و گاز مناسب بوده و بادوام است.

کارخانه های نمک زدایی

زیرساخت های بندری

شیر پروانه‌ای فلنجی برنز سه‌گانه برنزی Waits با ساختار سه‌گانه غیرمرکز خود در عملکرد آب‌بندی عالی است و حداقل سایش بین صندلی و دیسک را تضمین می‌کند و در عین حال به مهر و موم خود سفت می‌شود که نشتی صفر را برای رسانه‌های گاز تضمین می‌کند. این ماده مقاومت خوبی در برابر دماهای بالا، خوردگی و سایش ارائه می دهد، زیرا خود مواد برنز آلومینیومی مقاومت در برابر خوردگی و سایش قوی ایجاد می کند، که با ساختارهای سخت و پوشش مواد آلیاژی مقاوم در برابر خوردگی و مقاوم در برابر سایش بیشتر تقویت می شود و آن را برای محیط های وحشتناک در صنایعی مانند متالورژی، نیروگاه ها، مواد شیمیایی، خوردگی لوله های نفتی و نفت، مناسب می کند. رسانه ها میل سوپاپ، طراحی شده با ساختار سه گانه غیرمرکز، توزیع منطقی نیرو و گشتاور عملیاتی کم را تضمین می کند و امکان باز و بسته شدن آسان در روش های دستی، چرخ دنده حلزونی، پنوماتیک یا الکتریکی را فراهم می کند. با یک مسیر جریان به خوبی مهندسی شده که یک منطقه جریان بزرگ و ضریب مقاومت جریان کم را ارائه می دهد، افت فشار را در خط لوله به حداقل می رساند، مصرف انرژی سیستم را کاهش می دهد و راندمان کلی را افزایش می دهد.
