چگونه دریچه پروانه ای فلنج دنده ساقه ای توسعه یافته موانع عملکرد سیستم های خط لوله صنعتی مدفون و عایق شده را حل می کند؟

1. ترکیب ساختاری کامل و اصل کار هسته

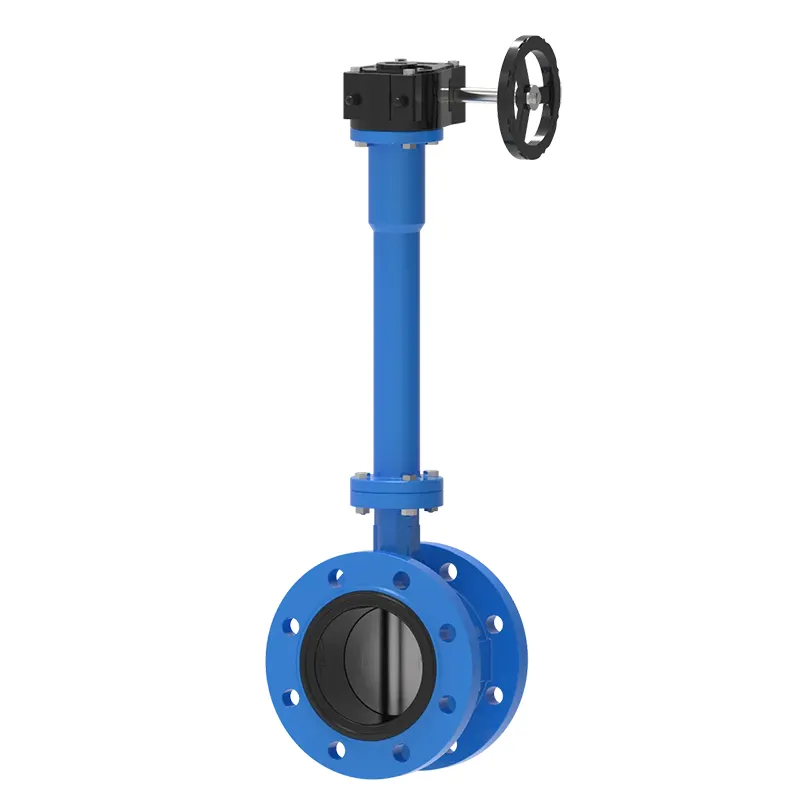

1.1 تقسیم چیدمان اجزای فلنج، ساقه توسعه یافته و چرخ دنده

سه ماژول عملکردی اصلی کل بدنه شیر را تشکیل می دهند که هر کدام به ترتیب وظایف اتصال خط لوله مستقل، انتقال گشتاور و تنظیم جریان را انجام می دهند. بدنه شیر دو فلنج شکل اتصال پیچ و مهره تمام وجه را اتخاذ می کند، که اتصالات مهر و موم سفت و سخت را با فلنج های خط لوله منطبق تشکیل می دهد، و از خطر نشتی متوسط ​​ناشی از بست شل شدن شیرهای ویفر تحت نوسانات فشار طولانی مدت جلوگیری می کند. مجموعه ساقه توسعه یافته متمایزترین قسمت در مقایسه با شیرهای پروانه ای رایج است که چرخ دستی چرخ دنده را به زمین یا سکوی تجهیزات قابل دسترسی گسترش می دهد و موقعیت عملیات را از قسمت بدنه شیر مدفون یا عایق جدا می کند.

جعبه کاهش دنده حلزونی نصب شده در بالای ساقه بلند شده، گشتاور زیادی را که برای چرخش دیسک با قطر زیاد لازم است، به نیروی عملیاتی چرخ دستی سبک تبدیل می کند، که به طور موثری شدت کار فیزیکی را برای اپراتورها کاهش می دهد. در داخل جعبه دنده، کرم دقیق و ساختار مشبک چرخ کرم می‌توانند دیسک را در هر زاویه باز شدن بدون وسایل کمکی قفل کنند و وضعیت تنظیم جریان ثابت را برای عملیات طولانی مدت خط لوله تحقق بخشند. تمام قطعات انتقال در داخل ساقه توسعه‌یافته اتصال اسپلاین یکپارچه را اتخاذ می‌کنند و چرخش همزمان بین چرخ دنده‌ی چرخ دستی و دیسک پروانه‌ای داخلی را بدون لغزش انتقال پس از هزاران چرخه باز و بسته شدن تضمین می‌کنند.

• اتصال صلب دو فلنج پایداری کلی آب بندی را تحت نوسانات فشار بهبود می بخشد
• عملیات انتقال ساقه بلند شده قابل تنظیم به خارج از منطقه مدفون/عایق شده
• کاهش دنده حلزونی گشتاور عملیات را برای تنظیم خط لوله کالیبر بزرگ کاهش می دهد
• ساختار ساقه اسپلاین یکپارچه خطر شکست لغزش انتقال را از بین می برد

1.2 مکانیسم رهگیری و تنظیم جریان متوسط

دیسک پروانه ای دایره ای که در انتهای پایین ساقه توسعه یافته ثابت شده است، 90 درجه حول محور مرکزی عمودی می چرخد ​​تا باز شدن کامل، دریچه گاز جزئی و بسته شدن کامل مقطع خط لوله را کامل کند. هنگامی که دیسک به موازات جهت جریان متوسط ​​می چرخد، خط لوله یک گذرگاه بدون مانع را تشکیل می دهد. هنگام چرخش عمود بر جهت جریان، لبه بیرونی دیسک به خوبی با حلقه آب بندی الاستیک داخل بدنه شیر منطبق می شود تا نشت صفر مایع، گاز و رسانه های مخلوط را متوجه شود. جعبه دنده با مقیاس زاویه می تواند زاویه چرخش دیسک را با دقت 0-90 درجه تنظیم کند و به جای کنترل سوئیچ دو حالته دریچه های دسته ساده، تنظیم جریان خطی پیوسته را تحقق بخشد.

ساقه گسترش‌یافته مجهز به اجزای آب‌بندی بسته‌بندی چندلایه در محل اتصال بدنه شیر و آستین بلند شده است که از تراوش محیط خط لوله به سمت بالا در امتداد شکاف ساقه به ناحیه درایو دنده جلوگیری می‌کند و از زنگ‌زدگی دنده و آلودگی متوسط ​​قطعات عملیاتی جلوگیری می‌کند. مجموعه بسته‌بندی را می‌توان بدون برداشتن کل شیر از خط لوله در طول تعمیرات بعدی جایگزین کرد، که کار تعمیر دریچه‌های مدفون را که جدا کردن آن‌ها دشوار است بسیار ساده‌تر می‌کند.

2. استانداردهای تطبیق مواد برای بدنه، ساقه و اجزای آب بندی

2.1 طبقه بندی مواد بدنه و دیسک برای محیط های رسانه های مختلف

انتخاب درجه مواد به طور مستقیم چرخه عملکرد پایدار دریچه را تحت شرایط دمای متوسط ​​و خوردگی خاص تعیین می کند. بدنه شیر چدن داکتیل با پوشش اپوکسی به طور گسترده در تامین آب شهری، حفاظت از آتش و خطوط لوله آب خنک کننده، با مقاومت خوب در برابر فرسایش متوسط ​​آب خنثی و دشواری پردازش کم استفاده می شود. بدنه WCB فولاد کربنی برای خطوط لوله انتقال بخار و روغن با دمای بالا مناسب است و مقاومت مکانیکی پایدار را در دمای متوسط ​​تا 425 درجه سانتیگراد حفظ می کند. بدنه CF8/CF8M از جنس استنلس استیل با خطوط لوله آب مخلوط شده با مواد شیمیایی اسید و باز و حاوی نمک ساحلی مطابقت دارد و در برابر خوردگی حفره‌ای ناشی از یون‌های کلرید مقاومت می‌کند.

مواد دیسک پروانه باید با درجه مقاومت در برابر خوردگی بدنه شیر سازگار باشد تا از خوردگی الکتروشیمیایی بین سطوح تماس فلزی مختلف جلوگیری شود. دیسک روکش فولاد ضد زنگ برای شرایط کاری متوسط ​​خورنده پیکربندی شده است، در حالی که دیسک آلیاژ برنز برای خطوط لوله در گردش آب دریا برای جلوگیری از چسبندگی ارگانیسم های دریایی و آسیب خوردگی الکترولیتی انتخاب شده است. تمام قطعات ریخته‌گری فلز پس از شکل‌گیری تحت درمان تنش‌زدایی قرار می‌گیرند تا تنش تغییر شکل داخلی ایجاد شده در طول ریخته‌گری را از بین ببرند و از ترک خوردن بدنه شیر در محیط سرد و گرم متناوب جلوگیری کنند.

2.2 استانداردهای مواد انتقال داخلی ساقه و جعبه دنده توسعه یافته

ساقه بلند شده بار پیچشی مکرر را در چرخه های باز و بسته شدن طولانی مدت تحمل می کند، بنابراین مواد فولادی ضد زنگ با استحکام بالا 410 یا فولاد آلیاژی 4140 با کنترل سختی سختی برای جلوگیری از گسیختگی و شکستگی در طول انتقال گشتاور استفاده می شود. آستین محافظ بیرونی ساقه توسعه یافته از لوله فولادی بدون درز با پوشش ضد زنگ استفاده می کند، رطوبت خاک زیرزمینی و بخار عایق حرارتی خط لوله را از تماس با شفت هسته انتقال گشتاور جدا می کند، و عمر مفید مجموعه ساقه بلند شده را که برای چندین سال در زیر زمین مدفون شده است تا حد زیادی افزایش می دهد.

کرم و چرخ کرم داخل جعبه دنده ساختار کرم فولاد کربنی منطبق بر آلیاژ برنز را اتخاذ می کنند که جفت اصطکاک خود روان شونده را در طول چرخش مشبک سازی تشکیل می دهد و فرکانس نگهداری منظم گریس را کاهش می دهد. پوسته جعبه دنده از آلیاژ آلومینیوم ریخته گری با وزن سبک و مقاومت در برابر اکسیداسیون قوی استفاده می کند که لایه زنگ زدگی سنگینی را برای جلوگیری از چرخش چرخ دستی پس از قرار گرفتن در معرض طولانی مدت در فضای باز یا قرار دادن طاق زیرزمینی ایجاد نمی کند.

3. جریان نصب استاندارد برای طرح های خط لوله مدفون و عایق شده

3.1 مراحل تأیید خط لوله و پارامترهای پیش از نصب

قبل از بالا بردن و اتصال بدنه شیر، تکنسین ها باید سه پارامتر اصلی سفارشی محصول را برای مطابقت با طرح خط لوله در محل تأیید کنند: عمق مدفون یا ضخامت عایق برای تعیین طول ساقه بلند شده مورد نیاز، فشار اسمی خط لوله برای انتخاب درجه فشار فلنج منطبق، و نوع متوسط ​​برای بررسی اینکه آیا دیسک ها و مواد ضد خوردگی مورد نیاز درزگیر هستند یا خیر. عدم تطابق طول ساقه باعث می شود که چرخ دستی چرخ دنده در طاق مدفون فرو رود یا توسط عایق خط لوله پوشانده شود و کارایی خود را از دست بدهد. عدم تطابق درجه فشار فلنج منجر به نشت واشر فلنج تحت فشار طراحی خط لوله می شود.

سطح آب بندی فلنج خطوط لوله جلو و عقب را به طور کامل تمیز کنید، سرباره جوش، لکه های زنگ زدگی و اتصالات ذرات سخت را حذف کنید تا از آسیب خراش به واشر آب بندی الاستیک در حین سفت شدن پیچ جلوگیری کنید. واشر مسطح غیر فلزی منطبق را بین دو گروه فلنج قرار دهید و همه سوراخ‌های پیچ فلنج را به صورت افقی تراز کنید تا از اکستروژن غیرعادی واشر ناشی از نصب افست بدنه شیر جلوگیری کنید که پس از عملیات طولانی مدت، گذرگاه نشتی متوسط ​​محلی را تشکیل می‌دهد.

3.2 عملیات حفاظتی ویژه ثابت و ساقه خط لوله مدفون

پس از اینکه فلنج بدنه سوپاپ به طور کامل پیچ و مهره شد و با دنباله سفت کردن متقارن محکم شد، ماسه درجه بندی شده را در اطراف بدنه سوپاپ برای فشرده سازی لایه ای پر کنید، از سنگ های سخت بزرگ که مستقیماً پوسته شیر را بیرون می کشند تا تغییر شکل موضعی ایجاد کنند. آستین محافظ بیرونی ساقه کشیده شده باید با مواد ضد خوردگی ضد آب از بدنه شیر تا سکوی عملیات زمینی پیچیده شود و مانع از تماس آب زیرزمینی زیرزمینی و خاک خورنده با قطعات فلزی ساقه شود. یک پوشش سوراخ محافظ توخالی در انتهای زمین ساقه ذخیره شده است که می تواند مستقیماً باز شود تا چرخ دستی بدون حفاری خاک در سطح وسیعی در طول بازرسی و تنظیم بعدی باز شود.

برای نصب خط لوله داخلی با عایق ضخیم، یک کانال عمودی مطابق با قطر بیرونی ساقه بلند شده در موقعیت بسته بندی عایق خط لوله رزرو کنید، پنبه عایق حرارتی را در اطراف جعبه دنده و بخش در معرض ساقه قرار ندهید تا از تجمع گرما از تسریع تخریب گریس روان کننده دنده و پیری بسته بندی قطعات درزگیر جلوگیری شود. پس از نصب، تست باز و بسته شدن کامل چرخ دستی را انجام دهید تا مطمئن شوید که دیسک بدون گیر کردن می چرخد ​​و نشانگر مقیاس زاویه با وضعیت قطع جریان واقعی مطابقت دارد.

• سفت کردن پیچ فلنج متقارن برای جلوگیری از نشتی اکستروژن غیرعادی واشر
• پوشش محافظ ضد آب برای بخش مدفون ساقه بلند در برابر خوردگی خاک
• برای جلوگیری از بسته بندی گیربکس عایق، کانال عمودی مستقل را برای ساقه رزرو کنید
• تست باز و بسته شدن کامل برای از بین بردن خطر مخفی گیر کردن دیسک پس از نصب

4. سناریوهای کاربردی خط لوله اصلی صنعتی و شهری

4.1 شبکه های لوله کشی آب زیرزمینی و حفاظت از حریق شهرداری

خطوط لوله توزیع آب شهری شهری و لوله های حلقه آتش نشانی مدفون بیشترین کاربرد را برای این شیر فلنج ساقه بلند شده دارند. اکثر شاخه های خط لوله اصلی در زیر سطح جاده یا خاک کمربند سبز قرار می گیرند و دریچه های ساقه کوتاه معمولی هر بار که تنظیم جریان یا تعمیر خط لوله انجام می شود نیاز به حفاری جاده در مقیاس بزرگ دارند که تداخل زیادی برای ترافیک شهری و زندگی روزمره ساکنان ایجاد می کند.شیر پروانه ای فلنج دنده ساقه ای توسعه یافتهچرخ دستی چرخ دنده عامل را به موقعیت های چاه بازرسی زمینی گسترش می دهد و تمام عملیات باز کردن، بسته شدن و کاهش جریان را می توان تنها با باز کردن پوشش چاه، بدون حفاری سطح جاده و کار ساخت و ساز پس زدن خاک خط لوله تکمیل کرد.

خطوط لوله حفاظت از حریق شهری نیاز به عملکرد آب بندی پایدار تحت افزایش فشار آنی هنگام شروع پمپ های آتش نشانی دارند. اتصال سفت و سخت دو فلنج و ساختار حلقه آب بندی الاستیک چند لایه می تواند ضربه فشار آنی را بدون تراوش متوسط ​​تحمل کند. ساختار خود قفل چرخ دنده حلزونی می تواند شیر را برای مدت طولانی در حالت آماده به کار روزانه کاملاً باز نگه دارد و به دلیل لرزش ضربه جریان آب خط لوله به طور خودکار بسته نمی شود و از عبور آب آتش نشانی بدون مانع در دوره های واکنش اضطراری اطمینان حاصل می کند.

4.2 خطوط لوله انتقال متوسط ​​عایق کاری شده توسط کارخانه

خطوط لوله بخار با دمای بالا، روغن داغ و آب‌نمک سرد کارخانه‌های شیمیایی همگی به لایه‌های عایق حرارتی ضخیم نیاز دارند تا اتلاف دمای متوسط ​​را کاهش دهند و از حوادث ناشی از سوختگی سطحی برای اپراتورهای در محل جلوگیری کنند. اگر دریچه های پروانه ای با ساقه کوتاه استاندارد اتخاذ شوند، لایه عایق اطراف شیر باید هر بار که جریان تنظیم می شود باز شود و پنبه عایق حرارتی جدید پس از کار باید دوباره پیچیده شود، که در نتیجه باعث هدر رفتن مکرر مواد عایق حرارتی و اتلاف مکرر حرارت خط لوله می شود. ساختار ساقه بلند شده جعبه دنده عملیات را از ناحیه بسته بندی عایق جدا می کند، عایق خط لوله را می توان به طور مداوم بدون برش موضعی پیچیده کرد و اثر عایق حرارتی کامل کل خط لوله را برای مدت طولانی حفظ کرد.

خطوط لوله های گردش آب تمیز در مقیاس بزرگ فرآوری مواد غذایی و کارخانه های دارویی نیز این شیر پروانه ای فلنجی را با درایو چرخ دنده ساقه ای توسعه یافته انتخاب می کند. قطعات تماس کامل فولاد ضد زنگ با استانداردهای تولید بهداشتی مطابقت دارند، و حالت عملکرد چرخ دنده تنظیم دقیق جریان با برد کوچک را انجام می دهد، که می تواند جریان متوسط ​​مورد نیاز تجهیزات تولید را بدون نوسانات شدید جریان لحظه ای کنترل کند که بر پایداری پردازش محصول تأثیر می گذارد.

4.3 پارک لوله های تخلیه آب باران و فاضلاب زیرزمینی

لوله‌های انشعاب آب باران و فاضلاب مدفون پردیس، پارک صنعتی و جامعه مسکونی در زیر زمین‌های سبز و پیاده‌روها مدفون شده‌اند و چاه‌های بازرسی پراکنده در فواصل زمانی ذخیره شده‌اند. طراحی ساقه بلند شده شیر کاملاً با عمق عمودی این چاه های بازرسی مطابقت دارد، پرسنل تعمیر و نگهداری می توانند مستقیماً به چرخ دنده دستی در دهانه چاه بدون پایین رفتن از چاه عمیق برای کار دسترسی پیدا کنند. پوشش ضد خوردگی اپوکسی بدنه شیر چدن انعطاف پذیر در برابر فرسایش طولانی مدت فاضلاب حاوی ناخالصی های آلی مقاومت می کند و حلقه آب بندی بیرونی قابل تعویض را می توان بدون جداسازی شیر از خط لوله در محل نگهداری کرد.

• لوله های آب مدفون شهری کار حفاری جاده را در هنگام تنظیم شیر حذف می کند
• خطوط لوله عایق شده کارخانه از برش مکرر و بسته بندی مجدد پنبه حرارتی جلوگیری می کند
• خود قفل شدن دنده خط لوله آتش از بسته شدن تصادفی تحت ارتعاش جریان آب جلوگیری می کند
• پوشش ضد خوردگی لوله فاضلاب فرسایش متوسط ​​آلی طولانی مدت را تطبیق می دهد

6. بازرسی منظم و دستورالعمل های نگهداری طولانی مدت ضد خوردگی

محیط‌های نصب مدفون و عایق‌شده، پیر شدن اجزای خارجی شیر را تسریع می‌کنند، بنابراین چرخه‌های استاندارد بازرسی دوره‌ای و نگهداری باید با توجه به شرایط کاری مختلف فرموله شوند تا از شکست ناگهانی آب‌بندی یا گیر کردن انتقال در طول عملیات خط لوله جلوگیری شود.شیر پروانه ای فلنج دنده ساقه ای توسعه یافتهدارای طراحی قطعات سایش قابل تعویض قابل تعویض است، اکثر عملیات تعمیر و نگهداری را می توان در محل بدون قطع شدن خط لوله و جداسازی شیر یکپارچه تکمیل کرد، و مدت زمان خرابی سیستم خط لوله ناشی از کار تعمیر و نگهداری را تا حد زیادی کاهش می دهد.

6.1 اقلام بازرسی معمول ماهانه برای قطعات عملیات دنده

درپوش منهول زمین یا کانال عملیات رزرو شده عایق خط لوله را باز کنید، چرخ دستی را به جلو و عقب بچرخانید تا کاملاً باز و بسته شود، مشاهده کنید که آیا فرآیند چرخش دارای انسداد غیرعادی و صدای اصطکاک غیرعادی است یا خیر. نشانگر مقیاس زاویه جعبه دنده را بررسی کنید تا تأیید کنید که درجه باز شدن نشان داده شده با وضعیت قطع جریان واقعی دیسک مطابقت دارد. گرد و غبار سطحی و لکه های گل مرطوب را روی پوسته جعبه دنده پاک کنید، بررسی کنید که آیا اثر تراوش متوسط ​​در انتهای بالایی بسته بندی ساقه وجود دارد یا خیر، و مقدار نشت را برای ترتیب تعویض بسته بندی بعدی ثبت کنید.

برای جعبه دنده های نصب شده در چاه های بازرسی مرطوب زیرزمینی، پوسته بیرونی را هر ماه با پارچه خشک پاک کنید تا قطرات آب متراکم چسبیده به سطح حذف شود و از خوردگی مرطوب طولانی مدت سطح پوسته آلیاژ آلومینیوم و ایجاد آسیب سوراخ شدن به حفره گریس آب بندی داخلی جلوگیری شود. اگر مقاومت چرخش چرخ دستی در مقایسه با سابقه بازرسی قبلی به وضوح افزایش یابد، گریس روان کننده اضافی باید از طریق نازل تزریق گریس رزرو شده به جعبه دنده تزریق شود.

6.2 تعمیر و نگهداری سالانه ضد خوردگی عمیق و جایگزینی آب بندی

هر سال بازرسی کامل ضد خوردگی آستین محافظ بیرونی ساقه بلند را انجام دهید، بررسی کنید که آیا مواد سیم پیچ ضد زنگ بیرونی دارای ترک خوردگی، ریزش و تراوش آب خاک در شکاف آستین هستند یا خیر. قطعات بسته بندی ضد خوردگی آسیب دیده باید دوباره با مواد پیچیده ضد آب جدید پیچیده شوند و شکاف اتصال با چسب آب بندی ضد زنگ مهر و موم می شود تا تماس متوسط ​​خورنده زیرزمینی با محور ساقه فلزی مسدود شود.

حلقه آب بندی الاستیک قدیمی داخل بدنه شیر را از طریق جداسازی فلنج در طول تعمیر و نگهداری سالانه خاموشی خط لوله خارج کنید، آن را با یک حلقه آب بندی جدید مطابق با درجه حرارت متوسط ​​و درجه خوردگی جایگزین کنید. خراش سطحی و درجه خوردگی دیسک پروانه ای را بررسی کنید، لکه های زنگ زدگی جزئی روی سطح دیسک را جلا داده و تعمیر کنید، و قبل از نصب مجدد در بدنه شیر، عملیات پوشش ضد خوردگی تکمیلی را انجام دهید. تمام لوازم جانبی آب بندی قدیمی جایگزین شده طبق استانداردهای مدیریت پسماند صنعتی بدون دور ریختن تصادفی طبقه بندی و بازیافت می شوند.

• تست چرخش چرخ دستی ماهانه تمام سکته مغزی برای خطر مخفی پارازیت صفحه نمایش
• هنگامی که گشتاور چرخش آشکارا افزایش می یابد، گریس روان کننده دنده تکمیلی به موقع
• بسته بندی مجدد سالانه لایه ضد خوردگی خارجی ساقه آسیب دیده
• حلقه آب بندی داخلی قدیمی را در طول تعمیر و نگهداری منظم خاموش کردن خط لوله جایگزین کنید
