انواع متداول دریچه های چک مورد استفاده در کاربردهای صنعتی چیست؟

در سیستم های لوله صنعتی ،دریچه ها را بررسی کنیدقطعات مهمی هستند که جریان یک طرفه را تضمین می کنند و جریان عقب را متوقف می کنند. عملکرد آنها برای جلوگیری از آلودگی ، حفظ اثربخشی سیستم و محافظت از تجهیزات ضروری است. تعدادی از متغیرها ، از جمله نوع سیال ، فشار و شرایط جریان ، بر انتخاب نوع شیر چک برای یک برنامه خاص تأثیر می گذارند. محبوب ترین انواع دریچه های چک که در تنظیمات صنعتی استفاده می شود در زیر مورد بررسی قرار می گیرد.

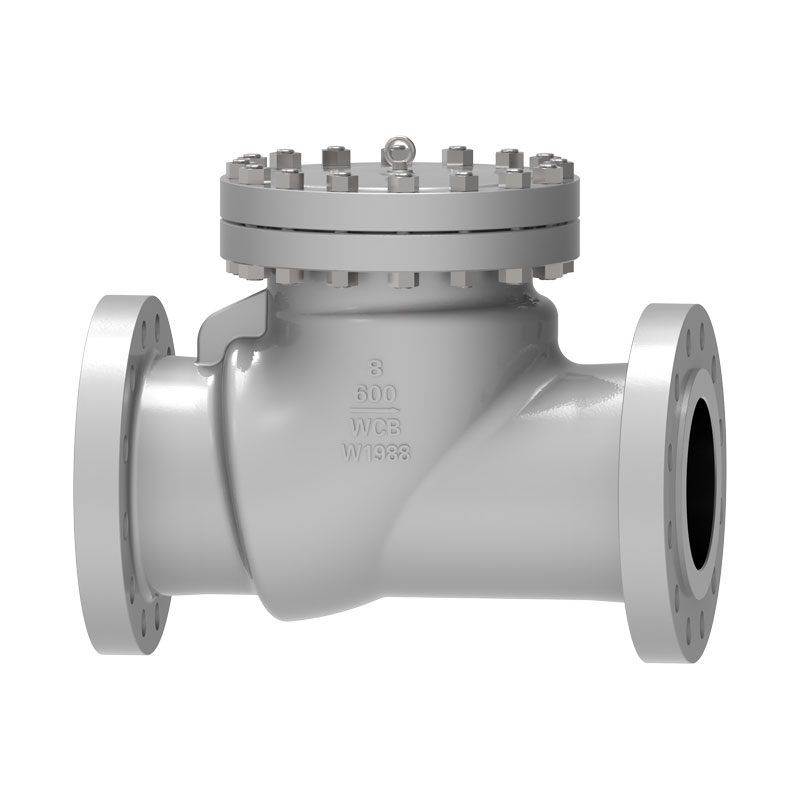

1. نوسان شیر را بررسی کنید

چگونه کار می کند:

یک شیر چک نوسان دارای یک دیسک لولا یا فلپ است که هنگام جریان مایعات در جهت رو به جلو باز می شود. هنگامی که جریان متوقف یا معکوس می شود ، گرانش یا فشار کمر باعث می شود دیسک خاموش شود و از جریان عقب جلوگیری شود.

برنامه ها:

- سیستم های آب و فاضلاب

- خطوط لوله نفت و گاز

- سیستم های پمپاژ

مزایای:

- طراحی ساده

- مناسب برای سیستم های کم فشار

- حداقل افت فشار در حین کار

2. شیر چک توپ

چگونه کار می کند:

یک شیر چک توپ از یک توپ کروی برای مسدود کردن جریان معکوس استفاده می کند. هنگامی که سیال در جهت مورد نظر جریان می یابد ، توپ از صندلی دریچه دور می شود. هنگامی که جریان متوقف می شود یا معکوس می شود ، توپ به صندلی باز می گردد و شیر را مهر می کند.

برنامه ها:

- پردازش شیمیایی

- صنایع غذا و نوشیدنی

- سیستم های هندلینگ دوغاب

مزایای:

- طراحی جمع و جور

- در رسیدگی به مایعات چسبناک یا دوغاب مؤثر است

- نیازهای نگهداری کم

3. شیر را چک کنید

چگونه کار می کند:

در آسانسورشیر را بررسی کنید، دیسک به طور عمودی از صندلی با جریان سیال به جلو بلند می شود. هنگامی که جریان معکوس می شود ، دیسک به صندلی باز می گردد و شیر را می بندد.

برنامه ها:

- سیستم های بخار

- خطوط لوله فشار بالا

- برنامه های گاز

مزایای:

- ایده آل برای برنامه های پر فشار

- یک مهر و موم محکم در برابر جریان پشتی فراهم می کند

- مناسب برای تاسیسات افقی و عمودی

4. دیافراگم شیر را بررسی کنید

چگونه کار می کند:

یک دیافراگم انعطاف پذیر به عنوان مکانیسم آب بندی در این شیر عمل می کند. جریان رو به جلو دیافراگم را بلند می کند و اجازه می دهد تا مایعات عبور کند ، در حالی که جریان برگشتی آن را در مقابل صندلی دریچه فشار می دهد تا از جریان معکوس جلوگیری شود.

برنامه ها:

- صنایع دارویی

- فرآوری مواد غذایی

- سیستم های سیال خورنده

مزایای:

- عالی برای رسیدگی به مایعات حساس یا خورنده

- مهر و موم بدون آلودگی را فراهم می کند

- عمل آرام

5. شیر چک Duckbill

چگونه کار می کند:

این شیر مانند صورتحساب اردک شکل می گیرد ، هنگامی که فشار سیال به سمت آن فشار می آورد و محکم تحت فشار عقب بسته می شود.

برنامه ها:

- سیستم های دریایی و فاضلاب

- مدیریت آب طوفان

- سیستم های خارج از کشور

مزایای:

- انعطاف پذیر و سبک وزن

- عمل غیر مکانیکی

- مقاوم در برابر گرفتگی

6. شیر چک ویفر

چگونه کار می کند:

این دریچه جمع و جور بین دو فلنج لوله قرار می گیرد و دارای دیسک است که نوسان یا آسانسور می شود تا جریان رو به جلو باشد. هنگامی که جریان معکوس می شود ، دیسک بسته می شود و از جریان عقب جلوگیری می کند.

برنامه ها:

- سیستم های محدود شده با فضا

- سیستم های HVAC

- پردازش شیمیایی

مزایای:

- طراحی سبک و جمع و جور

- افت فشار حداقل

- نصب آسان

7. دریچه چک ساکت

چگونه کار می کند:

دریچه های چک ساکت از یک مکانیسم بار بهار برای بستن شیر به سرعت هنگام متوقف شدن جریان استفاده می کنند و از چکش آب جلوگیری می کنند (فشار ناشی از وارونگی جریان ناگهانی).

برنامه ها:

- سیستم های HVAC

- شبکه های آبرسانی

- سیستم های پمپاژ

مزایای:

- چکش آب را از بین می برد

- عمل آرام

- بادوام و کارآمد

انتخاب شیر چک مناسب

عناصر زیر را هنگام انتخاب شیر چک برای برنامه خود در نظر بگیرید:

ایجاد کنید که نوع سیال با مواد شیر سازگار باشد.

دریچه ای را انتخاب کنید که قادر به مدیریت فشارهای سیستم و سرعت جریان باشد.

- فضای نصب: شیرهای چک ویفر و سایر گزینه های کوچک برای فضاهای محدود مناسب هستند.

الزامات نگهداری: برای سیستم های مهم ، دریچه هایی را انتخاب کنید که نیاز به نگهداری کمتری دارند.

در نتیجه

در کاربردهای صنعتی ، شیرهای بررسی ضروری هستند زیرا آنها جریان یک طرفه ، جریان صاف را فراهم می کنند و جریان عقب را متوقف می کنند. هر نوع شیر چک ، از نوسان و توپ گرفته تا انواع دیافراگم و اردک ، مزایای خاصی دارد که برای سیستم ها و بخش های خاص مناسب است. اگر از ویژگی های آن آگاه باشید ، انتخاب بهترین دریچه برای بهبود عملکرد سیستم و قابلیت اطمینان می تواند آسان تر شود.
